控制LED灯功率及成本效益的方法(图)
|
上传人：admin 上传时间： 2007-11-19 浏览次数： 1061 |
在此提供了一个兼具功效及成本效益的方法以实现对LED灯的控制。
在传统的方法中，针对每一LED均配备了专用的脉宽调制(PWM)控制器以控制至多个LED的输出，并通过控制器将输出电压转换为供给LED的电流。电压控制脉宽调制控制器常用于此用途。电流感应电阻与LED串联配置，将电压值反馈给控制器。因此，控制器实际上是工作于电压模式，并保持恒定的取样电压值，从而保持恒定的电流。该典型电路配置如图1所示。

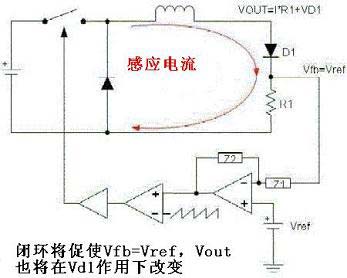

图1 典型的脉宽调制控制器，用以产生恒定的电流
图1中，R1采样流经D1 的电流。其结果电压将在脉宽调制控制器中与一个基准电压进行比较，以确保开关在每一时钟周期的确定百分比的时间内闭合。在开关闭合期间，有足够的能量被转换至输出，以产生所需的电流，该电流流经R1。如果过多或过少的能量被转换，R1两端的电压将增加或减少，从而改变开关闭合的时间。上述转换的结果是闭环系统维持了R1两端的电压值，使其等于基准电压，并为二极管D1输送了恒定的电流，其电流值为：
