三通道LED恒流驱动器分析(图)
|
上传人：admin 上传时间： 2007-11-14 浏览次数： 617 |
在参考设计时没有涉及实际应用当中的电源部分、接地隔离处理、光学部分、长距离级联供电、实际数据传输延时及波形频率等等,主要是围绕部分功率驱动的实际应用。

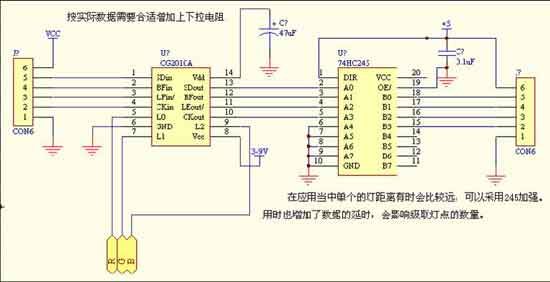

CG2010A是专用为LED串接级连应用设计的CMOS集成电路,可提供全彩三通道LED驱动,内部有信号整形、级连驱动输出、稳压器等线路.适合灯带式结构的LED显示驱动应用,电流大于30mA,耐压大于9V,允许用户在5V信号不变的情况下灵活的选择LED数量.

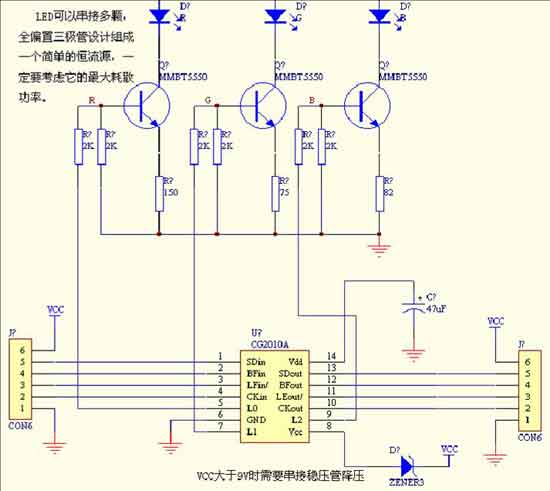

CG2010内部集成有三端稳压器,可以3-9V直接供电,有可能超过9V时,可以串接稳压管降压,具体型号可以参考我的博客:稳压器及稳压二极管选型对照表。
DD313
三通道大功率LED 恒流驱动器
产品概述
DD313 是专为大功率LED应用所设计的恒流驱动芯片.内建三个恒流输出通道,可透过三个外挂电阻分别设定输出电流值.并特别设计三个使能端,可个别独立控制三输出通道的开关时间,切换频率最高达一兆赫(1MHz).电流输出反应极快,支持高色阶变化及高画面刷新率的应用.芯片内建过热断电及过电流保护功能,使应用系统可靠性更为提升.
