　　弹簧冲击锤

　　1.设备简介

　　弹簧冲击锤一般用于灯具的机械强度测试。

　　弹簧冲击锤的工作原理装置主要由主体、撞击元件和弹性负载释放机构三部分组成。

　　弹簧冲击锤通常有两种，一种是冲击能量可调的，另一种是不可调的。

　　在灯具产品的检测时用到的弹簧冲击锤的适用范围通常为0.2J~0.7J，例外的情况是对于地面嵌入式灯具来说，需要使用到5.0J的弹簧冲击锤进行试验，该种灯具建议使用不可调节的弹簧冲击锤，而其他灯具可使用可调式(0.2J~1.0J)的弹簧冲击锤。

　　2.技术要求

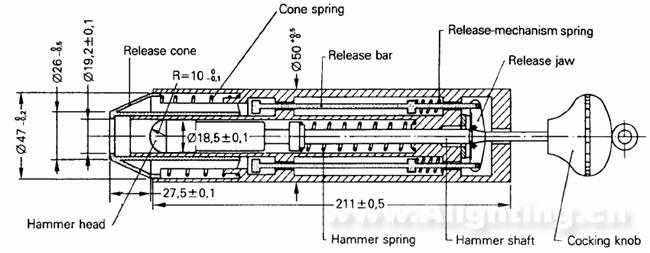

　　冲击锤主体由撞击元件、释放机构和安装在主体上的零件组成。整个装置的质量为1250g(允许误差在10g内)。撞击元件由锤头、锤杆和操作手柄组成。该活动部分的质量为250g(允许误差1g)。锤头有一半径为10mm的尼龙半球面。锤头固定在锤杆上。锤头质量约为60g。当释放键处于将要释放撞击元件时，锤头弹簧应能生产约5N的力，通过调整释放机构弹簧，使其有足够压力保持释放键处在呲合位置，释放撞击元件所需的压力不应超过10N。锤杆、锤头的结构及锤弹簧的调节方法应能使锤弹簧的锤头项端离撞击平面约1mm时释放掉所有贮存的能量，撞击元件在撞击前最后1mm行程中，除了摩擦以外，应是一个只有动能面无储存能的自由运动体。而在锤头顶端通过了撞击平面后，撞击元件可以无干扰地自由移动，继续至少应能向前移动8mm。
