项目名称： 无人杀菌控制系统（L32）

MAN-FREE STERILIZATION CONTROL SYSTEM (L32)

申报单位： 深圳市冠科科技有限公司

综合介绍或申报理由：

L32无人杀菌控制系统采用了一种全新的方案，将待杀菌的室内空间改装成一个无人的密封的杀菌空间，通过分别设置在室内、门和室外的三个控制装置共同控制，使紫外灯只在室内无人且门关闭时进行杀菌；具有极高的安全性能和经济价值。
L32系统是中国第一个UL8802杀菌系统认证产品，该标准是全球第一份针对UVC杀菌类系统安全性能评估的标准，其对应的紫外灯也是行业内首个获得UL认证的直射式紫外灯，具有里程意义。

项目宣传视频： https://b2b.alighting.com/exh/leinuo990806/videodetail-5325.html

主要技术参数：

（1）应用范围：室内杀菌场所，可直接使用直射式紫外灯；
（2）工作电压：100-277Vac；
（3）最大工作电流：15A；
（4）设计寿命：5万小时；
（5）认证资质：通过UL8802杀菌系统认证；

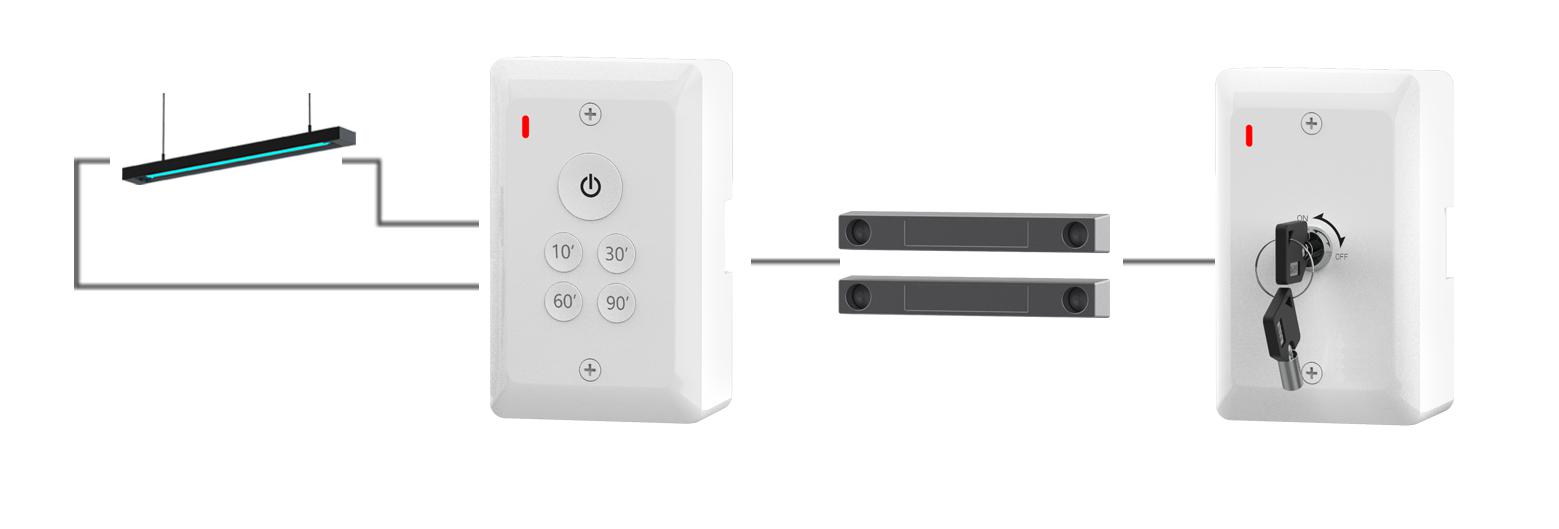

（6）零部件数量：包含S1、S2、S3三个控制装置；
（7）其他功能和功效：
L32无人杀菌控制系统是中国第一个UL8802杀菌系统认证产品，通过分别设置在室内、门和室外的三个控制装置共同控制，使紫外灯只在室内无人且门关闭时进行杀菌；当紫外灯杀菌工作时，若有人开门进入室内，系统会自动关闭紫外灯，以确保使用安全。L32可以连接多个不同类型的直射式紫外灯（如普通的T5、T8紫外线灯管支架），使紫外灯可以像普通照明灯具那样直射使用。相比换气式紫外灯和上层平射式紫外灯，除具有极为明显的成本优势和稳定可靠的安全性能外，还具有结构简单、灯具兼容性强、紫外线利用率高、噪音低、杀菌效率高等一系列优点。

与国内外同类产品或同类技术的比较情况：

为了提高紫外灯的使用安全，现有解决方案主要包括：
（1）感应式紫外灯：其工作原理是，在紫外线灯具上增设感应装置，当有人靠近工作中的紫外灯时，感应装置自动关闭紫外灯，进而提高灯具使用安全。由于目前最为先进的微波感应、红外感应、声音感应等感应装置，其工作方式和灵敏度尚不能完全确保100%控制准确，因此感应式的方案一直没能得到UL安全认证的认可。
（2）换气式紫外灯：其工作原理是，在紫外灯内部设有风机，将灯具外部空气吸入到封闭的内腔完成杀菌消毒后，再将已杀菌空气排出到灯具外面，进而提高灯具使用安全。这种方案的缺陷主要有：①风机工作会增加耗电，并容易产生噪音；②对空气杀菌效率受限于风机对外部空气的循环能力；③灯具结构复杂，成本高。
（3）上层平射式紫外灯：其工作原理是，将紫外灯安装在2.1米以上的高度，并在紫外灯上以格栅或其他配光方式，使灯具内部的紫外线只沿水平方向对外射出，从而最大限度的避免紫外线和人体接触，进而提高灯具使用安全。这种方案的缺陷主要有：①对上层空气杀菌效果好，但对下层空气的杀菌效果较差；②水平配光过程，紫外线损失很大，紫外线的利用率不高，且对紫外线射出的辐射强度有限定；③灯具结构偏复杂，成本高；④特殊情况下，当人体活动高度高于2.1米时，仍然有可能对人体造成伤害。

无人杀菌控制系统（L32）采用了一种全新的方案，将待杀菌的室内空间改装成一个无人的密封的杀菌空间，通过分别设置在室内、门和室外的三个控制装置共同控制，使紫外灯只在室内无人且门关闭时进行杀菌；当紫外灯杀菌工作时，若有人开门进入室内，系统会自动关闭紫外灯，以确保使用安全。 L32无人杀菌控制系统可以连接多个不同类型的直射式紫外灯，使紫外灯可以像普通照明灯具那样直射使用，并且无需像换气式紫外灯和上层平射式紫外灯那样设计复杂的换气系统或配光系统，除具有极为显著的安全性能外，还具有结构简单、灯具兼容性强、紫外线利用率高、噪音低等一系列优点。
L32无人杀菌控制系统是中国第一个UL8802杀菌系统认证产品，该标准是全球第一份针对UVC杀菌类系统安全性能评估的标准，其对应的紫外灯也是行业内第一个获得UL认证的直射式紫外灯，具有里程意义。

经济评价分析：

相比体积庞大且单价高达几千元的大功率上层平射式紫外灯或换气式紫外灯，L32和直射式紫外灯组合使用，仅需几百元成本即可实现大功率杀菌的应用，具有极高的经济价值。

技术及工艺创新要点：

1.工作原理创新（如视频）
首创采用三个分离的控制装置（后文也将“装置”称为“开关”），将待杀菌的室内空间改装成一个无人的密封的杀菌空间，即在室内、门和室外分别设有S1、S2和S3三个控制装置，操作人员首先在室内巡视并确认室内无人后，依次启动室内的第一控制装置S1，关门并自动启动门上的第二控制装置S2，最后从室外启动第三控制装置S3，完成紫外灯的开灯。当紫外灯杀菌工作时，若有人开门进入室内，门上的第二控制装置S2（门磁开关）会自动关闭，进而关闭紫外灯。
通过提高紫外灯的开启权限，并最大限度降低紫外灯的关闭权限，使紫外灯只在室内无人且门关闭时进行杀菌，以确保使用安全。

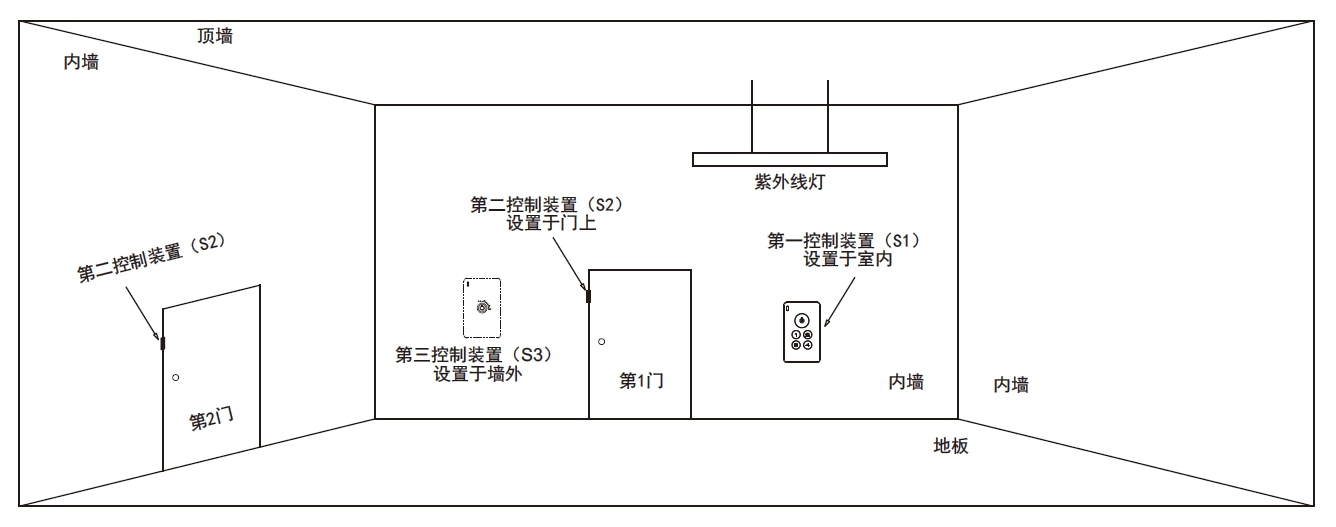

无人杀菌系统零件安装位置图

具体步骤包括：
（1）操作人员首先进入室内（待杀菌空间），巡视空间内部情况，确认空间内部没有人后再启动室内的第一控制装置S1，给系统发出第一个开灯指令；若确认空间内部有人，则禁止启动紫外线灯具。

（2）操作人员走出室内并把门关闭，也就是将待杀菌空间（即室内）封闭；当门处于关闭状态，门位置的第二控制装置S2（门磁开关）给系统发出第二个开灯指令；当门打开时，门位置的控制给系统发出关灯指令，从而避免非操作人员进入室内被紫外线射伤。

（3）操作人员离开待杀菌空间并关上门后，再启动室外的第三控制装置S3，给系统发出第三个开灯指令。
三个开灯指令的操作过程即为操作人员确认待杀菌空间的无人场所的过程，当待杀菌空间无人且关门时系统才开启紫外线灯；紫外线灯具开启后，如果有人进入室内，系统会自动关闭紫外线灯，从而保障操作人员和其他人员的安全。

各开关指令和关灯指令信号传递给单片机系统，再由单片机控制继电器的闭合和断开状态，继电器连接紫外线的输入线，进而直接控制紫外灯的开启和关断。
因此，L32无人杀菌控制系统可以同时连接若干个不同类型的直射式紫外线灯，比如普通的T5、T8紫外线灯管支架，而无需像换气式紫外灯或上层平射式紫外灯那样设计复杂的换气系统或配光系统，具有极为明显的成本优势、稳定可靠的安全性能和极高的杀菌效率。

2.第一控制装置及定时杀菌功能设计
第一控制装置S1设计成接线盒结构，设计有5个不同方向的安装接口，便于安装在室内墙壁。还具有以下功能和特征：

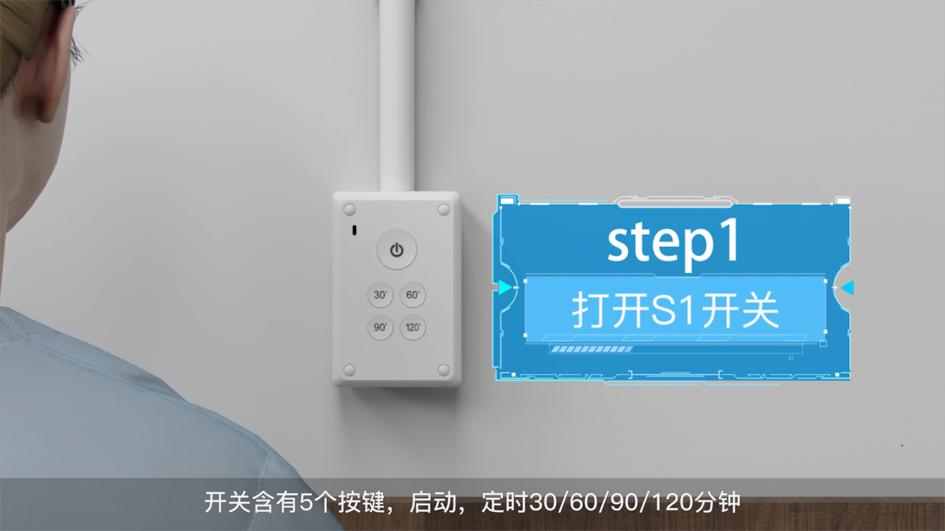

（1）设有第一开灯按键，给系统发出第一个开灯指令。
（2）设有4个定时设置按键，用于设置紫外灯的杀菌工作时间，分别对应30分钟、60分钟、90分钟和120分钟的设置时间。
（3）设有指示灯，当第一开灯按键或任一定时设置按键按下后，指示灯会亮灯提醒。
（4）在S1控制装置内部还设有系统电路，电路上集中设有系统工作所需的单片机、继电器、各模块工作用电所需的驱动电源和接线端子，使系统结构得到精简。

3. 第二控制装置及应用场景扩展
第二控制装置S2选用的是常规的门磁开关，安装在门上。当门闭合时，门磁开关可以自动给系统发送第二开灯指令；当门打开时，门磁开关可以自动给系统发送关灯指令，直接关闭紫外线灯具，确保门打开后任何人进入室内都是安全的。应用场景扩展：
（1）当室内存在多扇门时，需在每扇门上都安装S2门磁开关且各门磁开关串联连接，待全部门都关闭才能给系统发出第二个开灯指令，但是其中任意一扇门被打开时，都会给系统发出关灯指令。
（2）当室内的窗户或窗帘等设施未关闭会导致紫外线射出至室外时，也可以在窗户或窗帘位置增设S2门磁开关，并将全部门磁开关串联连接，确保紫外灯杀菌工作时室内得到有效密封。

4. 第三控制装置的设计
第三控制装置S3同样也是设计成接线盒结构，在5个不同方向设有安装接口，安装在室外墙体上。还具有以下功能和特征：
（1）S3设计成钥匙开关结构，S3控制装置插入钥匙并旋拧钥匙至极限位置即为给系统发出第三开灯指令。钥匙结构可以进一步提高紫外灯的开灯权限，拥有钥匙的人才可开启紫外灯。钥匙由操作人员保管和使用，避免其他人员未经授权私自开启紫外灯，进一步提升L32无人杀菌控制系统的使用安全。
（2）S3控制装置正面设有工作状态显示器，在室内门窗关闭后，显示器可以方便操作人员了解紫外灯的工作情况。显示器具有计时功能，可以显示紫外线灯的杀菌工作时间。

5. 控制系统接线设计
为简化系统的电线连接，避免接线错误，做如下设计：
（1）在第一控制装置S1上设有4位接线端子CON1，其中L1in和N1in用于连接供电电源的火线和零线，L2out和N2out用于连接紫外线杀菌灯具的火线和零线，L1in和L2out之间连接继电器。
（2）在第三控制装置S3上设有4位接线端子CON2，其中1和4端子用于连接第二控制装置S2（门磁开关）的导线，2和3端子为备用接线端子。当室内有多扇门时，需要在每扇门上都安装1个S1开关，再将多个S1开关串联连接后接入1和4端子。原本S2门磁开关的导线可以直接连接到S1的单片机信号端口，但为了缩短电线长度，才将S2接入S3，再通过多路网线将S2和S3的控制信号一起传递到S1的单片机端口，从而简化系统安装时的接线数量。
（3）在第一控制装置S1和在第三控制装置S3上都设有Rj45接线端口（端口的信号连接关系如电路原理图），通过RJ45连接线实现S1和S3之间的信号连接，既可以简化线路，又可以避免各信号线接线时线路混淆。

6. 其他潜在故障排除
由于门的种类很多，可能存在常闭门、常开门或者普通推拉门等多种情况，所以操作人员从杀菌空间内走出门的过程可能会涉及门的多次开和关，相应的门位置的控制装置可能会反复发出开灯和关灯指令。解决办法是，控制系统开灯时仅计算室内的控制装置和室外的控制装置发出的开灯指令顺序，并限定在S3开灯信号发出前，门磁开关S2的为关闭状态即可。
L32无人杀菌控制系统有申请专利和计算机软件著作权保护，包括：
（1）专利申请号：PCT国际专利PCT/CN2020120227、中国发明专利CN2020800035894、中国外观设计CN2020306007481、中国外观设计CN2020306011913、美国发明专利US202017058772等。
（2）计算机软件著作权登记号：2021SR0144318。

实际运用案例和用户评价意见：

产品主要用于室内环境的杀菌，包括办公室、教室环境，经过近一年的市场推广和客户反馈，目前已经大批量生产，产品安全性能显著，性价比高，得到众多国外客户和同行的认可。

获奖、专利情况：

技术评价（鉴定文件）、知识产权证明（专利证书）、项目获奖证书。专利将一定程度影响优秀奖获奖几率，请尽量提供该产品所获专利证书。

L32无人杀菌控制系统已获得UL公司颁发的中国首个UL 8802证书，已申请PCT国际专利PCT/CN2020120227，中国发明专利CN2020800035894，中国外观设计CN2020306007481，中国外观设计CN2020306011913， 美国发明专利US202017058772等多个专利；控制系统的计算机软件著作权登记号为2021SR0144318。

是否有“智能设计”？

有；L32无人杀菌控制系统的S1、S2和S3三个控制模块为智能控制方案，将室内维持为无人环境杀菌环境的过程，由系统智能控制，系统主机通过对第一开灯信号、第二开灯信号、第三开灯信号和关灯信号进行自动计算和控制输出，系统内部通过算法综合计算错误操作、风险操作、开灯顺序并限定紫外灯自在室内无人且门关闭的状态下开启灯具。控制系统已申请计算机软件著作权登记，登记号为：2021SR0144318。

申报单位介绍：

深圳市冠科科技有限公司是LED玉米灯领域的龙头企业，专注于自主特色LED玉米灯和紫外灯的研发、生产和销售，经过十多年的发展，公司已成为LED玉米灯行业品种最多、种类最齐全的企业。公司位于中国深圳，拥有先进的厂房和实验室，约50名研发员工，自主研发有几十个系列产品以及约200个国内外产品专利。公司LED玉米灯产品主要出口到北美、欧洲市场，广泛用于道路照明、仓库、工业厂房、隧道、停车场、庭院、公园等场所，玉米灯产品出口份额连续多年居行业首位。公司拥有国家高新技术企业、广东省LED灯具及智能控制系统工程技术研究中心、UL实验室、广东省守合同重信用企业、深圳知名品牌、知识产权优势企业等资质和荣誉。

产品图片：
