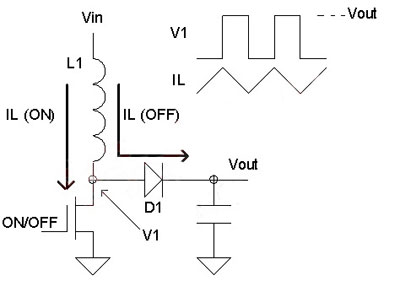

图1：简单的升压方框图

在稳定状态下，电感两端不存在直流电压，否则会产生较高的电流。这也意味着在一个稳定电流中，导通状态的伏秒值应该等于断开状态的伏秒值。

或

为了提供高压输出，控制环路需要调节主开关的导通与关断时间。通过监控输出的变化来调节开关的导通与关断，因此驱动LED的电流需要进行调节。为了达到上述目的，用一个小阻值的电阻(如图2中的R3)来检测LED的电流，并将此电压信号输出给控制环。

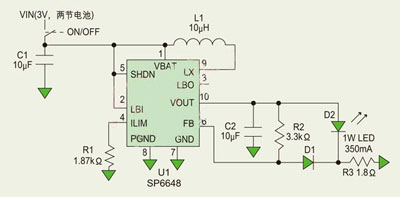

图2：2节五号电池驱动350mA LED的控制回路

在电池供电的电流中，逆变器的效率是电池寿命的一个重要指标。为了提高效率，整流二极管D1用额外的一个开关(同步整流器)来取代，该开关的损耗远远小于用二极管的损耗，因此提高了效率。这里采用一个具有特别功能的集成电路来实现这个升压调节器功能，该集成电路通常包括主开关、同步整流器以及精密基准和控制环路。

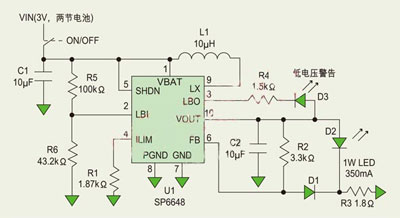

图3：2节五号电池驱动350mA LED的带低电压指标的控制回路

图2是一个简单的电源调节器，它可以将两节可充电的五号电池转换为驱动1W LED所需的可调电流。两节五号电池提供的电压通常在1.8V～3.2V间，因此需要升压以驱动LEDSP6648。高效升压调节器可以实现输出电流在各种电压下都可调节。通过电流反馈，即使在电池放电时也能保证LED亮度不变。该IC的同步整流功能保证了电池的长使用寿命和高转换效率，流过LED的电流利用以下公式的R3来调节：

图2中R3的阻值可将流过LED的电流设定为350MA。由上式可得，增大R3的阻值可以降低该电流。另外一种控制LED亮度的方法是在SHDN引脚上施加一个DWN信号。

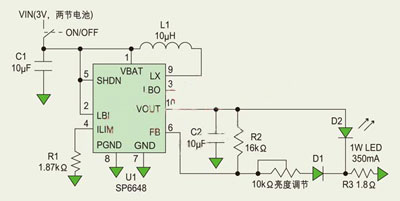

图4：2节五号电池驱动350mA LED并带有亮度调节功能的控制回路

在电池放电完毕之前，SP6648一直对输出电流进行调节。如图3所示，为了避免较早出现低电警告，使用SP6648构成的检测电路调整开关。当LBI输入电压降到0.61V以下时，D3开关给出低电压指示，这表示电压过低。此时，LED上流过1mA左右电流。通过下式可以检测出电池电压下降的值:

将图3中的R5和R6值代入上式，得到低电压指示值为2V左右。

图4与图2仅有一点点差异，图4包括一个额外的满量程为10KΩ的可变电阻器，以便调节LED的亮度。当可变电阻器上的电流接近零或超过350mA时，LED上的电流不变。

Sipex提供的完善方案将使整个电路小型化。就性价比而言，Sipex的LED驱动是最好的选择。对于大电流的LED应用，SP6648驱动器则是最佳选择。如果要驱动更大电流的LED，可选择Sipex的SP7648，它能驱动700mA的LED。Sipex的升压驱动器具有设计简单、封装小巧和能效比好等特点。
