项目名称：南宁琅东通信枢纽楼夜景照明设计方案

　　此项目为2020阿拉丁神灯奖工程类参评项目

　　申报单位：南宁市青松照明电器有限责任公司

　　项目地址：广西壮族自治区南宁市青秀区金浦路2号

　　设计单位：华蓝设计（集团）有限公司

　　施工单位：南宁市青松照明电器有限责任公司

　　业主单位：中国电信股份有限公司广西分公司

　　项目简介

琅东通信枢纽楼 位于南宁市青秀区金浦路2号，在1999年建成。琅东通信枢纽楼总高度约160米，总楼层数为34层，主要作为办公写字楼等用途。

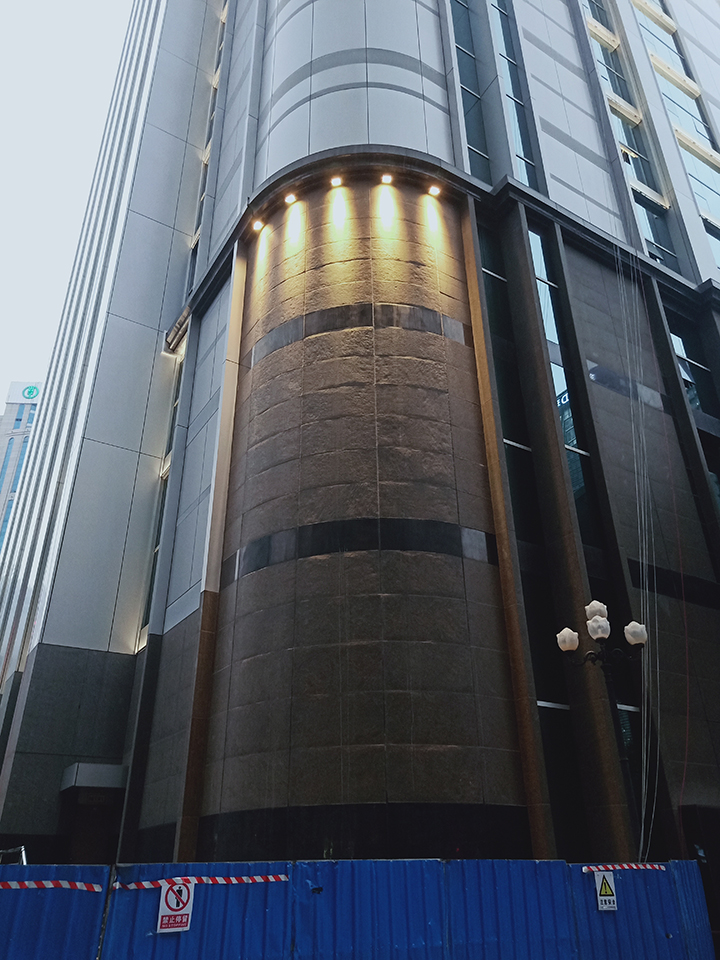

建筑表现风格为现代建筑，结构表现力极强，建筑外立面采用灰色调为主要色彩构成。因此照明设计中用照明的方式体现逸合高档办公楼建筑风格为主。屋顶重点泛光照明达到夜景标示作用，利用LED灯具对重点建筑墙面洗光处理，表现建筑精致部位。底层部分为商业区域，以上则为办公区域；由此得出这次设计的重点位于建筑立面及塔冠军区域，着力打造一个繁华并且具有现代氛围的都市灯光。

　　照明技术指标

城市照明工作应当遵循“突出重点，体现特色，倡导节俭，环保安全，舒适”的原则，并与社会经济、文化和人民生活水平的发展相适应。

《南宁市城市照明专项规划》，《南宁市城市照明重点区域详细规划》、《南宁水城建设规划》和《南宁市城市照明管理规定》，达到对建筑夜景照明建设前期进行有效的控制，将南宁市建设成为资源节约型和环境友好型城市，促进南宁市经济和城市建设的发展。

　　节能措施及效果

（1）照明方案中，灯具均采用LED光源，按国家灯具标准（GB7000）选灯具，将所有灯具功率降到最低，在用电量方面比常规灯具节省40%

（2）95%的灯具采用高效LED灯具，精准配光，通过控制光束角，使光被更加充分利用，节能效果显著。

（3）LED灯具智能控制便利运行功率非常节能，本项目投入运营后，实际运行以变化和光效节能为突破口。

（4）通过利用夜景照明控制系统采用了平日，节日，重大节日等多种不同照明手法结合的照明模式，这样在平日不必要的情况下，只打开部分照明灯具，达到进一步节能的效果。

（5）照明配电箱柜采用时控开关和接触器来控制灯具的运行，控制模式分：手动与自动控制两种模式，自动模式下系统可根据需求设定的受控方式或时间运行。

　　照明设计创新点

（1）项目采用转等级V杠铃的封装材料，荣威杠零四离火自熄，阻燃等级，对线路的保护。安装时对幕墙起到保护，工艺采用二次封装的工艺，防护等级IP68防护。

（2）注重灯具隐藏，白天兼顾景观效果，参考建筑结构颜色喷涂灯具。夜景通过精确控光，增加遮光罩，调整角度实现“见光不见灯”。

（3）分回路控制，并根据建筑形态和特点精确控光。

（4）设计施工中广泛采用led新光源，led新光源具有电压低，寿面长，稳定性好，适用性广，响应时间短等特点。

（5）灯具结构一体化的热通路设计，比一般结构设计增加散热面积80%，保证led发光效率和使用寿命。

（6）灯具特殊腔体结构设计，将led光源和驱动电器分成两个腔体，避免互相影响，可有效降低驱动电器的环境温度，进而延长使用寿命。

（7）平衡灯体内外压差的透气螺塞，避免因环境温差热胀冷缩而吸入水汽，从而产生凝结水珠的现象。

　　项目实际运行评价

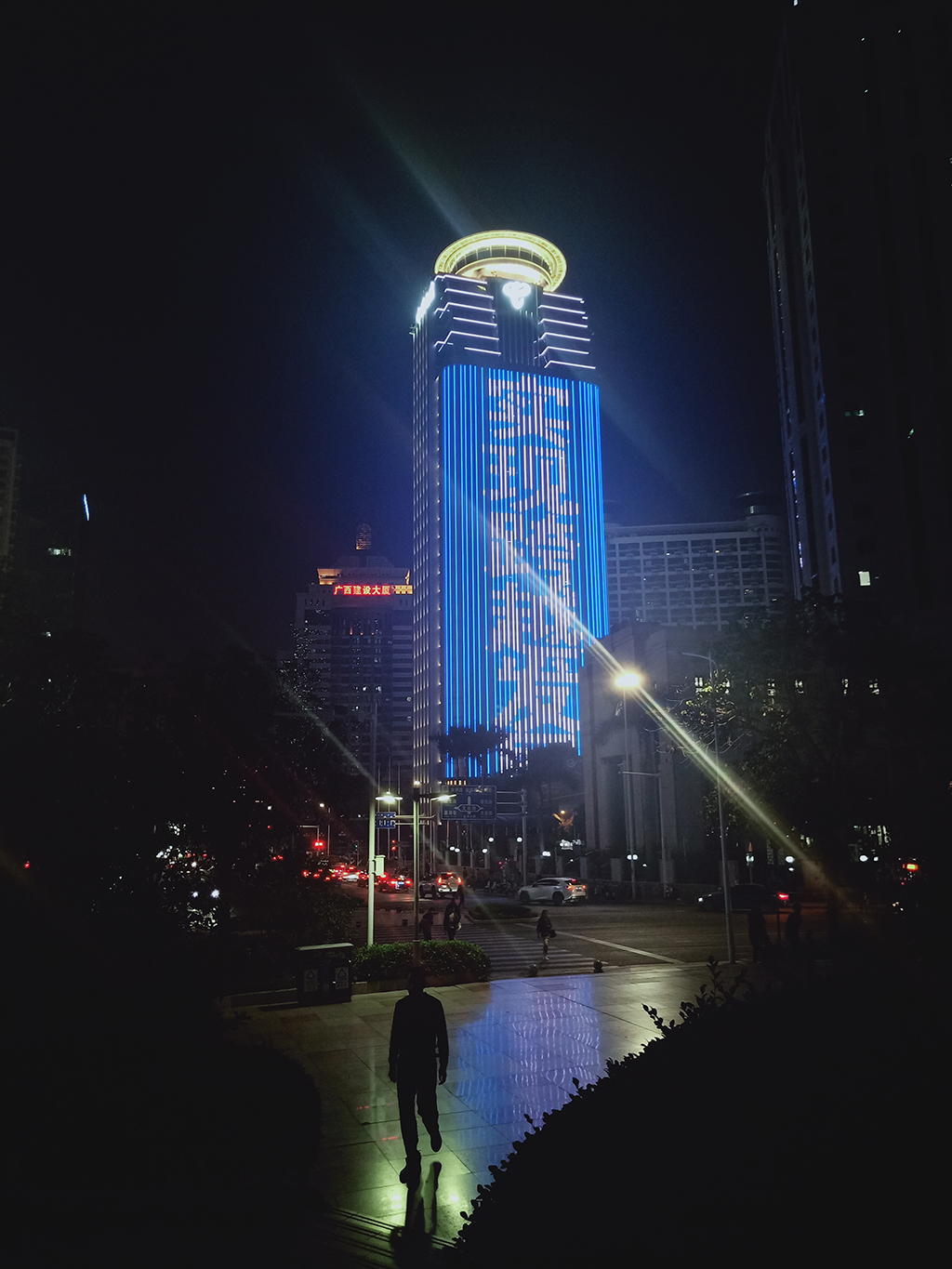

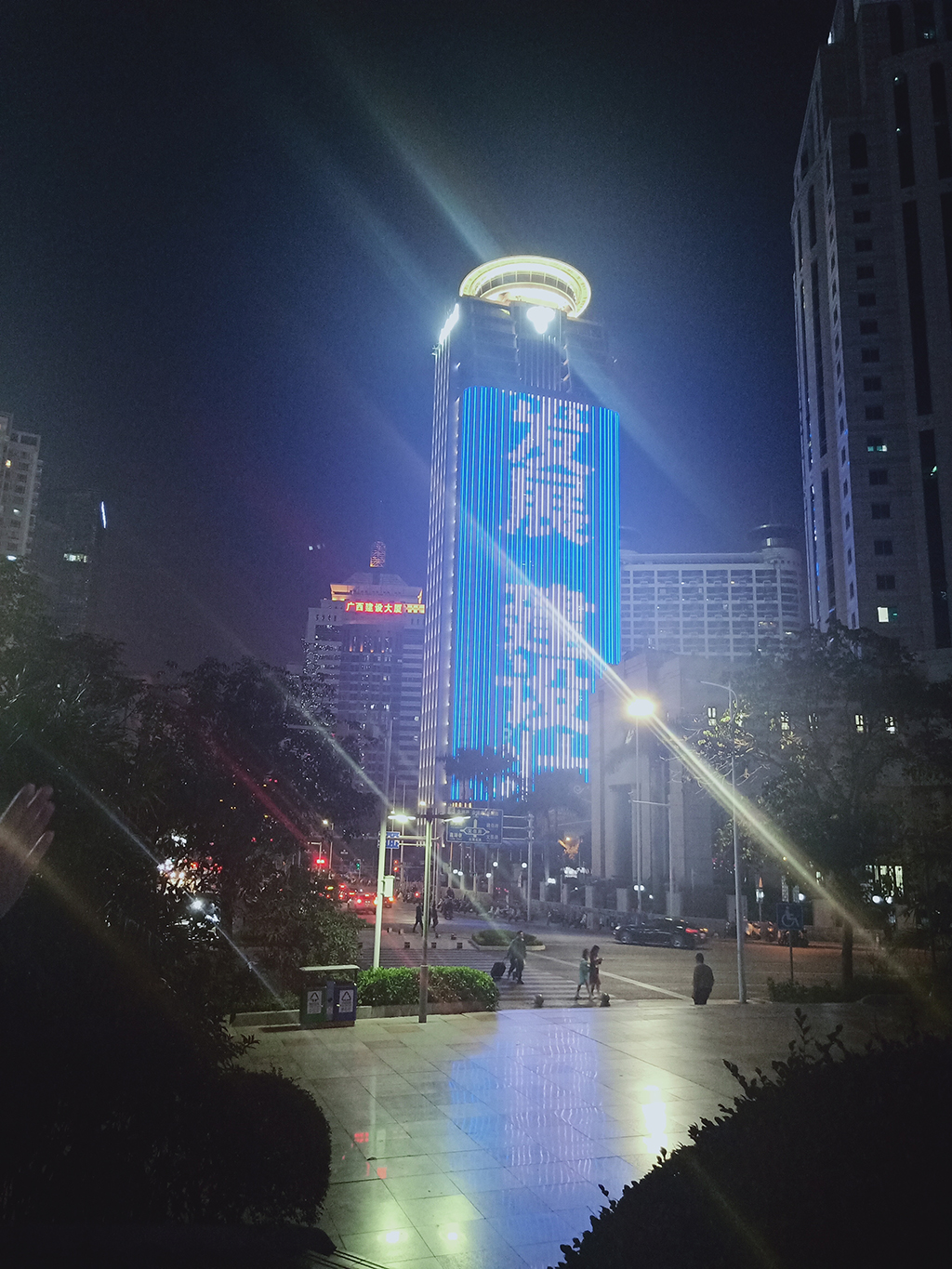

南宁埌东通信枢纽楼夜景照明工程照明效果良好，亮度适宜、照明层次分明，明暗有致，灯具出光柔和均匀。打造了舒适丰富的夜间形象，提升了建筑的照明品质和内涵。

建筑施工上能通过暗敷管线，喷涂颜色很好做到敷设线路及灯具的隐藏，在保证照明效果的同时兼顾了白天的景观效果。LED灯具具有较长的寿命和较高的光效，保证了良好的节能效果。节假日模式、平时模式、节能模式三种照明模式的实施，既保证了建筑夜景呈现，也达到节能减排目的。

　　申报单位

　　南宁青松照明电器有限责任公司是专注于城市照明研究与施工的现代化高新技术企业、具有城市及道路照明工程专业承包壹级、照明工程专项设计乙级资质及交通和市政相关资质。公司以“诚信、感恩、责任、进取”为核心价值观、建设壮美广西、呈现精品工程。
