视频口防护方案

一、应用背景

1、全球气候变暖，雷雨天气增多

2、DVR的视频走线在室外，易受雷击

3、DVR雷击损害后数据丢失，损失严重

4、高浪涌防护的安防设备成为趋势

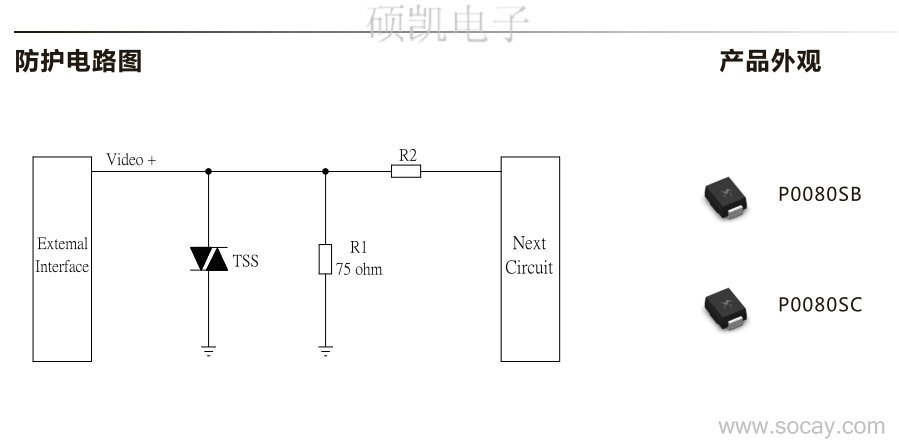

二、防护方案与硕凯器件

半导体放电管（TSS）

TSS【P0080SB】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：70pF，耐10/700μs电压击穿能力：4kV

TSS【P0080SC】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：100mA，Co：100pF，耐10/700μs电压击穿能力：6kV

三、方案应用

1、枪机设备

2、球机设备

3、电视机

4、机顶盒

5、数字卫星接收器

6、其他含视频端口设备

四、方案说明与注意事项

1、本方案采用一颗TSS，并联与信号线与地线之间

2、后级采用R2作为退藕和限流电阻，电阻建议封装0805/ 1206，阻值范围0ohm- 20ohm，具体阻值视视频图像质量而定

3、此TSS结电容小，不影响数据传输；体积小，节约成本；残压低

4、满足I EC61000-4-5、GBT17626. 5等浪涌标准，最高可承受10/ 700μS（40ohm）6. 0KV，具体耐压等级与TSS选型有关系
