RS485/232端口防护方案

一、应用背景

1、RS485/232走线很长，易有过压现象

2、RS485/232走线置于室外，易受雷击

3、RS485/232走线易受其他线路干扰

二、防护方案与硕凯器件

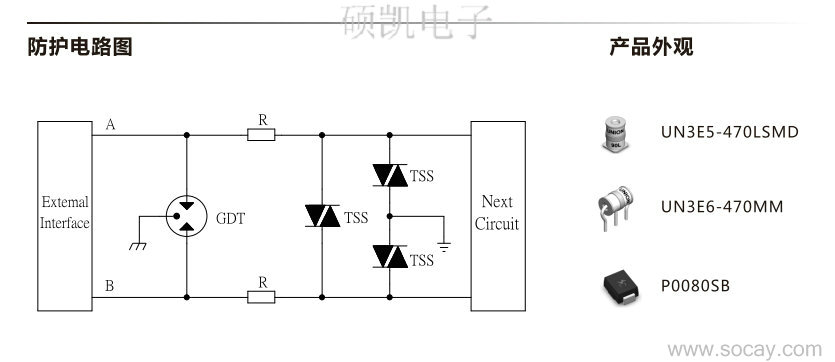

图：RS485/232防护方案电路图

陶瓷气体放电管（GDT）

【UN3E5-470LSMD】直流标称电压470±20%V，冲击电流（8/20μS）5KA，电容值＜1.5pF，电阻值＞1GΩ，中等防护级别

【UN3E6-470MM】直流标称电压470±20%V，冲击电流（8/20μS）10KA，电容值＜1.5pF，电阻值＞1GΩ，高等防护级别

半导体放电管（TSS）

TSS 【P0080SB】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：25-150pF，耐10/700μs电压击穿能力：4kV

三、方案应用

1、监控/安防系统

2、门禁系统

3、铁路信号控制灯

4、智能交通系统

5、电表/水表/仪器仪表

6、光端机

四、方案说明与注意事项

1、前端采用通流量大的GDT，泄放大电流

2、后端采用反应时间快的TSS，残压低，有效保护RS485/232芯片

3、中间采用电阻做退耦，让前面GDT更容易动作，打到泄放电流的作用

4、本方案满足IEC61000-4-2、GBT17626.2等静电标准，IEC61000-4-5、GBT17626.5等浪涌测试标准

5、可通过10/700μs（等效内电阻40ohm）、1.2/50-8/20μs测试，具体防护等级需参考GDT和TSS的通流量。
