1 前言

　　近几年伴随着手机、LCD显示的快速增长，市场对贴片发光二级管(SMD LED)的需求也越来越大，作为贴片发光二级管载板--BT板也逐渐走向热门。目前中国市场上使用的BT板大部分都是进口的，主要来自日本、韩国以及台湾地区的产品，掌握制造BT板核心技术的中国内地企业少之又少，超群公司走在了这领域的前面，经过近三年的开发研究，在工艺、品质方面做得比较成熟、稳定，并不断的发展创新，形成自己的核心技术，这这领域占领了一定的市场份额。并在2007年9月份成功研发出电镀银工艺，在很大程度上取代传统电镀金工艺，并得到了客户满意的认可和良好的市场反馈，此项技术正在申请专利中，在此与业界同行共同分享。

　　2 BT板概述

　　BT板是指以BT基板为材料加工成PCB的统称，而本文所提BT板是指应用在贴片发光二级管(SMD LED)产品上面的PCB载板，属于特殊PCB种类，是最简单的IC 载板。与普通PCB不同的是应用不同的PCB基板，目前市场上BT基板主要是使用日本三菱瓦斯公司开发的BT树脂，主要以B (Bismaleimide) and T (Triazine) 聚合而成。以BT树脂为原料所构成的基板具有高Tg(255~330℃)、耐热性(160~230℃)、抗湿性、低介电常数(Dk)及低散失因素(Df)等优点。BT铜箔基板(应用在SMD LED上面)以CCL-HL 820系列为主，现在发展到最新版本型号为CCL-HL 820WDI，主要厚度规格有0.10、0.20、0.40及0.46mm，BT铜箔基板所覆盖的铜箔厚度规格有1/2oz、1/3oz ，因此相对应的BT板成品厚度有0.18+/-0.03mm、0.28+/-0.03mm、0.48+/-0.03mm、0.54+/-0.03mm。现有的BT板主要是以双面板为主，按导通方式不同可分为钻孔板和锣槽板，按表面处理可分为电镀金和电镀银两种，目前市场上主要以电镀金工艺为主，随着电镀银工艺在BT板中的应用，正顺应市场对LED亮度的需求。

　　3 电镀银工艺的应用

　　随着LED行业的兴起至今，所谓的LED暴利时代已经结束，特别是内地企业LED企业的成长，使得LED行业竞争越来越激烈，一场没有硝烟的战场在LED行业内展开，各LED生产商都在寻找办法使自己的产品在市场上占得更大的份额，或优化工厂管理降低成本、或开发新材料及提高IC的性能。SMD LED产品的成长就是LED行业的一个缩影，镀银工艺就在这样的背景下诞生的。一项新工艺的出现，必然要有其独特的优越性，才能得到广泛的应用，并最终代替或取代传统工艺。镀银工艺在BT板中的应用就使SMD LED产品的性能提高了很多，特别是亮度方面的提高最为突出，对当前LED产品，亮度的提高就意味着价值的提高，使LED产品提高到更高的台阶。

　　3.1 LED亮度的提高

　　目前LED行业，亮度是衡量LED性能优劣的一项最重要的指标，SMD LED产品表现得特别明显，在其它性能相同的情况下，产品价格随亮度的增大成正比增加，附加值也随之增加，所以亮度的提高是生产厂家想尽办法改善的理由，目前为止生产厂家提高亮度的办法十分有限，即使有办法，亮度提高也不是很明显，有5%的亮度提高算是很不错的改进了，然而超群开发的镀银工艺却使亮度提高很大，对SMD LED蓝光亮度有30%的提高，绿光亮度有20%的提高，黄光亮度也有10%的提高(见图1、图2)，同时对其它颜色的SMD LED亮度多有至少10%的提高。

图1 镀镀板与镀银板蓝光亮度对比

　　亮度如此大幅度的提高给SMD LED产品增值不少，就拿蓝光来说，用镀银板做的SMD LED产品价格可比普通产品提高50%不等，正所谓亮度就是价格。目前镀银板在SMD LED产品的应用，得到了市场的认同，并有些颜色的LED产品全部由镀银板代替了镀金板，相信在不久的将来镀银板的份额将越来越大。

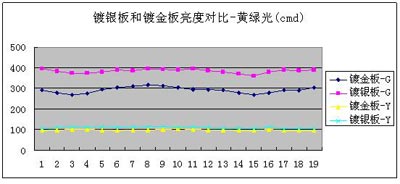

图2镀镀板与镀银板黄绿光亮度对比

　　3.2焊线拉力的提高

　　焊线拉力的大小也是BT板重要性能的一项，将直接影响SMD LED产品的性能，就传统镀金BT板，焊线过程中拉力正常值是6g以上，而镀银BT板焊线过程中拉力值可达到是10g，这使LED生产商经常出现焊线拉力不够的问题得到了很好的处理。

　　3.3其它优越性

　　除了对SMD LED产品亮度提高外，镀银板还有以下优势，首先镀银板比镀金板的成本也有所降低，毕竟银比金的价格低很多，随着目前金价的不断上涨，镀银板的出现无疑降低了BT商生产成本，减轻了金价上涨所带来的压力，间接地为LED商降低了成本。再则镀银板只是表面处理方式用镀银代替镀金，其它工艺都是和镀金板一样的，对镀银板可靠性能(冷热冲击、高温高湿、寿命实验、温度循环、高温存储)方面，测试结果显示都能达到镀金产品的要求。同时镀银产品都同样符合环保要求，对环境没有特别的污染。

　　4 结束语

　　BT板制造核心技术的掌握是中国PCB行业的一大进步，而电镀银在BT板中的应用，可能引领半导体(LED)照明第三次革命浪潮，相信在不久的将来，电镀银以其良好的性能将取代电镀金，这无疑是PCB行业一次历史性的技术革命。而LED背光在LCD面板中的应用，将在很大程度上取代传统的CCFL背光，更推动了贴片发光二级管(SMD LED)的市场需求，BT板的市场前景也将更可观。
