随着半导体发光二极管(LED)技术的发展，LED将成为21世纪的新型光源。但LED本质上仍是一个二极管，是一个非线性器件。当LED导通时，只要 LED上的电压稍微变大，电流就会增加很多。因此，即使电压发生微小变化也会大大影响LED器件的工作，使电流过大甚至导致发热损坏。恒流源驱动是最佳的LED驱动方式。采用恒流源驱动，LED上流过的电流将不受电压变化、环境温度变化，以及LED参数离散性的影响，从而能保持电流恒定，充分发挥LED的各种优良特性。目前广泛采用的恒流源有两种形式：一种是线性电源改进型恒流源，另一种是开关电源式恒流源。这两种电路形式都比较复杂，线性电源改进型恒流源的线性损耗大，适用范围小；开关电源式恒流源的可靠性较差，适应范围小，而且成本高。为克服这两种电源的缺点，深圳光华源科技有限公司推出了新型恒流源器件HA22004P。它能在交流85V～240V的输入电压范围(频率 50Hz/60Hz都可)，提供可预设的恒定输出电流，恒流范围为10～40mA。该器件的主要性能指标如图1：

输入电压范围：85V AC～240V AC；

恒流范围：10mA～40mA(外部调节)；

温度范围：-40℃～85℃；

精度：+5%，-10%(负温度系数)；

适应范围： ∑VF≤0.9VinDC，VF为每个LED工作电压；

封装：DIP-8或DIP-14(采用DIP-14封装的NA20003P有群控、电平控制开关功能)；

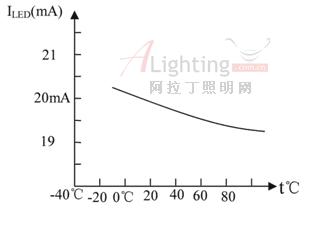

稳定性好，性价比高，具有很宽的电压和温度曲线(图1)；

在工作范围内参数稳定；

EMC特性好；

产品可全球通用。

HA22004P可单路驱动从10个LED到110个LED而无需改变外围电路，其应用范围包括：LED灯装置、电子显示器、工业照明设备、装饰照明设备与灯泡、LCD平面显示背光源，以及其它不需与电源隔离的LED驱动。

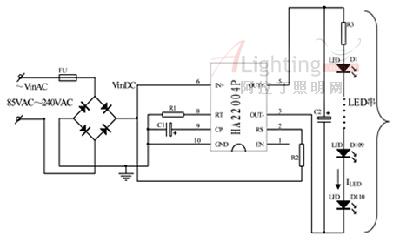

图2：HA22004P的典型应用电路，它不需外接电感和变压器，外围电路非常简洁。

由于支持交流电压输入，它不需要外接电感和变压器，外围电路非常简洁。图中给出了HA22004P的典型应用电路。该应用电路的设计要点包括：

(1)∑VF≤0.9VinDC, VF为每个LED的工作电压。

(2)建议LED串联个数最好多于10个。

(3)当电流调节电阻R1为100Ω时，电流约为20mA，R1阻值每减小10Ω，电流增加2mA。(ILED=2/R1 单位：mA)。

(4)灵敏度调节电阻R2的电阻值=1/2*输入电压值*1 KΩ，功率=1/2W～1W。例如当Vin=220V时，选用R2为110KΩ。

(5)平滑电容C1为100uF/6.3V)。

(6)滤波电容C2的建议值为1～10uF/400V。
