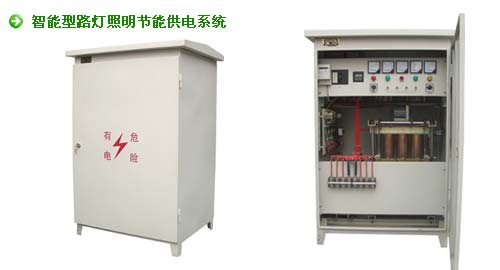

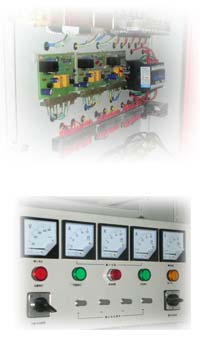

智能型路灯照明节能供电系统（图）
2007-07-03
作者：admin
来源：北京伏尔沃德电子
浏览量：
网友评论：
0
条
摘要： 研制生产的路灯照明节能供电系统，能够帮助用户达到即节能又延长灯具使用寿命的目的。
随着我国经济的发展，城市照明工程不断完善与美化。不夜城的兴起，一方面提升了城市形象，推动了商业经济繁荣和旅游事业的发展；另一方面，也耗费了宝贵的电力资源。今研制生产的路灯照明节能供电系统，能够帮助用户达到即节能又延长灯具使用寿命的目的。本系统采用当了今先进的微电脑自动控制技术，对灯具的供电电源进行优化调控，使灯具执行合理的点亮程序，用户只要校正好控制器的时钟、输入所在地区的经度和纬度、设置好各时段供电电压，系统即可根据地球的自转和公转的规律，实现对路灯照明的全自动智能节电控制。
节能工作原理
路灯照明节能供电系统是由降压变压器、补偿变压器、调压变压器、调压传动机构、采样电路、主控制电路、调压控制电路、微电脑时控电路、光控电路、保护电路等组成。根据照明负载特点和电网电压的实际情况，实行智能自动开机、关机、稳压、调压。
工作过程为：照明负载开始工作时，采样电路获取当时输出电压，经检测控制电路与基准电压进行比较判断，然后输出控制信号，控制调压电路使补偿电路产生大小不同的补偿电压，达到降低和稳定输出电压的目的。
路灯照明节能供电系统先用低压（200V）软启动，然后无级升压至220V，到达用户设定的时间后，自动转为设定的节能输出电压。输出电压可在190～220V之间任意调节。输出电压的转变过程是缓慢无级的斜坡方式，不会产生任何冲击电流。用户可根据当地道路照明需要，通过时控电路对照明负载的运行时间和供电电压进行编程，以最大限度地降低灯具的电耗和温度。同时，检测控制电路还对保护电路进行控制，万一节能供电系统工作不正常时，本系统还能自动切换到“旁路”状态，转到市电供电，不会造成照明负载的供电中断。
性能指标
1. 输入电压范围：单相 220V±15% 三相 380V±15%
2. 电源频率：50～60HZ
3. 输出电压：单相190～220V 三相330～380V
4. 开关时间：由时控器所设定开关时间或光控开关控制（照度≤80Lx）
5. 效 率：≥98%
6. 节 电 率：15～45%（与设定有关）
7. 工作环境：温度－10℃＋40℃ 相对湿度＜90%
8. 保护功能：过压、欠压、过载、短路、避雷保护（选装）
9. 绝缘电阻：>5MΩ
10. 耐压强度：能承受 2000V 1min
11. 散热方式：自然风冷或强迫风冷
12. 结构类型：室外型/室内型
应用
交通照明：城市道路、高速公路、铁路、机场、车站、码头等；
公共设施照明：广场、公园、医院、小区、草坪灯、广告灯等；
产品特点
1. 稳压节能: 电网电压不论处于高峰或低谷，本系统的输出电压始终可以稳定在用户的设定值上。
2. 软启动功能: 照明灯具刚点亮时，系统输出200V的电压，这样即有助于气体放电灯的启辉，又可使灯具免受高电压的冲击。
3. 无级调压: 无级调压方式可避免太大的电压波动对灯具造成损害，并极大地提高灯具的使用寿命。
4. 智能控制: 用户可根据自己的需要，自行设置节能电压，对照明负载的运行时间和供电电压进行编程, 实现对路灯照明的全自动智能节电控制。
5. 降低维护成本: 由于降低了照明灯具的的工作温度，因而能延长照明灯具的使用寿命至少2倍以上，大幅度降低了维护成本。
6. 运行安全可靠: 保证照明系统正常启动，运行稳定，无闪烁和闪断现象，本系统具有自动旁路功能，一旦出现故障，可自动转到电网供电。
7. 优化功能: 补偿变压器的绕组能抑制负载电流的瞬变，优化输出电压质量。
8. 控制方式：智能时控、光控。
9. 工作方式：长期连续负荷运行。
10.半夜灯负载输出 （可选）： 可为道路照明半夜灯回路增加一路可控制的输出。
灯具照度、功耗、寿命与电压的关系

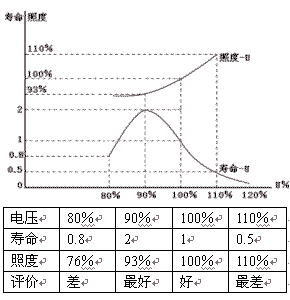

经过对现有市区照明系统常用光源气体放电灯的实验统计结果，得出这样的规律。当灯具电压过压10%时，灯具寿命降低一倍以上，电压为90%时，灯具寿命提高一倍左右，此时与过压10%相比寿命可延长3倍。而且照度值与额定状态相比仅衰减6%~8%，人眼对光线的感觉成对数关系，即:光线照度增加10倍时，人能够感觉到亮度增加一倍，而光线照度减少10%，人眼很难察到。所以灯具电压为90%额定值时，不影响照明质量。右图是常用气体放电灯的照明寿命曲线，灯具电压为额定值90%时为气体放电灯最优照明电压。
优点
1. 节电效果显著：节电率为15～45%(与设定有关)；
2. 运行安全可靠：保证照明系统启动容易，运行稳定，无闪烁现象；在节电的同时，灯具发光强度仅减少约1%，肉眼几乎觉察不出；产品采用非相控调整技术，输出为完整的正弦波，不会对电网产生任何谐波污染；产品具有自动旁路功能，一旦出现故障，可自动旁路到电网供电。
3. 高度智能控制：产品具有程控功能，用户可根据自己的需要进行编程，设置不同节电水平的节能电压，再由经纬度设置开关灯的时间对照明负载的运行实现全自动化控制。
4. 降低照明设备维护成本：由于降低了照明设备的的工作温度，因而能延长照明设备的使用寿命2倍以上，大幅度降低了维护成本。
使用效益：
节能系统投入运行后，获得的直观效益是节约了照明电费，节电率为15～40%(与设定有关)，一般6～12个月就可收回投资成本。同时由于节能系统使用寿命长达15年以上，一次投资长期受益，一般年投资回收率不低于50%。
节能系统投入运行后，使照明设备的工作温度降低，供电质量也得到改善，从而大大延长了照明设备的使用寿命，可将其维护费用的开支降低60%以上。
参数表
|
型 号 |
额定容量 KVA |
输出电流 (A) |
输入电压 (V) |
输出电压 (V) |
相 数 |
产品尺寸 宽×深×高(mm) |
重量(kg) |
|
SLJ-30 |
30 |
45 |
323~437 |
330~380 |
三相 |
950×750×1400 单柜 |
260~400 |
|
SLJ-50 |
50 |
76 | |||||
|
SLJ-100 |
100 |
152 | |||||
|
SLJ -150 |
150 |
228 |
1100×750×1800 单柜 |
550~680 | |||
|
SLJ -180 |
180 |
273 | |||||
|
SLJ -200 |
200 |
304 | |||||
|
SLJ -250 |
250 |
379 |
1100×750×2150 高柜 |
720~850 | |||
|
SLJ -300 |
300 |
455 | |||||
|
SLJ -350 |
350 |
530 | |||||
|
SLJ -400 |
400 |
605 |
1100×750×2150 双柜 |
950~1300 | |||
|
SLJ -450 |
450 |
680 | |||||
|
SLJ -500 |
500 |
758 | |||||
|
SLJ -600 |
600 |
910 |
1100×750×2150 三柜 |
1600 | |||
|
DLJ-10 |
10 |
45 |
187~253 |
190~220 |
单相 |
650×400×900 单柜 |
60~100 |
|
DLJ-20 |
20 |
90 | |||||
|
DLJ30 |
30 |
135 |
760×550×1200 单柜 |
120~170 | |||
|
DLJ-50 |
50 |
225 | |||||
|
DLJ-80 |
80 |
360 |
900×600×1500 单柜 |
220~290 | |||
|
DLJ-100 |
100 |
450 |
