本案例为2012中照奖工程设计奖（道路、桥梁）二等奖作品

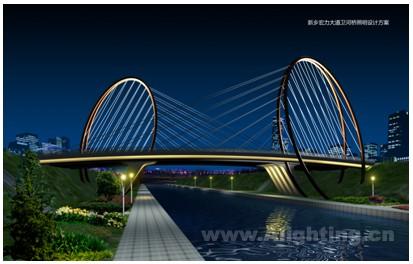

　　新乡，历史悠久，文化灿烂。在这里，仰韶、龙山文化遗址，依稀可辩;周武王牧野之战，古迹依存;还有围魏救赵、官渡之战、陈桥兵变等历史事件在这里上演。万卷史书写不尽的光荣与厚重，中华5000年的文明在这里繁衍生息。新乡宏力大道卫河桥位处宏力大道与牧野大道交汇处卫河之上，属新乡市牧野区，桥梁为全钢结构对称悬索桥，全长80米，钢拱高度约30米。如下图。

　　深刻揣摩建筑师的立意，思考建筑内在的建筑语言和蕴含的文字符号，我们在灯光上力图追求一种与建筑及有机结合又截然不同的文化寓意。

　　我们观察卫河桥的外形，揣摩建筑蕴含的象征意义，两道耸立的椭圆巨拱形如蝴蝶的翅膀，于是我们的灯光主题就脱颖而出了。“蝶翼”我们运用多种灯光手法打亮钢梁，星光灯将巨拱内侧的拉索勾勒并可控制到单点，拱形钢架采用LED大功率投光灯打亮桥拱体内侧半柱面，桥面外侧有机的结合LED洗墙灯把桥体侧身洗亮，远眺而去与水面自然形成倒影，亦真亦幻好像整座大桥生出彩色巨翼，正在为新乡的经济腾飞加油，也寓示着新乡的未来必将飞腾直上。

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

[NT:PAGE]

　　一、LED投光灯，灯具本体为高压铸铝;

　　LED颗粒芯片，采用美国CREE品牌。RGBAW五种色彩颗粒，无限均匀混色，采用两种品牌的LED灯具进行联机控制，灯具采用国际标准485信号DMX512协议控制。投射距离大于60m. 整套灯具系统功耗350W。

　　二、LED洗墙灯采用系统功率为21WRGB灯具，实现七彩追逐、流动效果。

　　三、LED拉索灯，单点3W，间距400mm，在单根拉索南北两侧采用夹式抱箍安装，使拉索从个个角度均能有较好的视觉效果。以拖尾追逐，和单点追逐为主要变化效果。

　　本项目总耗电量为：30.67KW。

　　2、照明设计理念、方法等的创新点：

　　设计理念：

　　灯光设计立意—“碟翼”

　　深刻揣摩建筑师的立意，思考建筑内在的建筑语言和蕴含的文字符号，我们在灯光上力图追求一种与建筑及有机结合又截然不同的文化寓意。

　　我们观察卫河桥的外形，揣摩建筑蕴含的象征意义，两道耸立的椭圆巨拱形如蝴蝶的翅膀，于是我们的灯光主题就脱颖而出了。“蝶翼”我们运用多种灯光手法打亮钢梁，护栏管勾画出巨拱内侧的拉索，和泛光灯打亮桥面有机的结合在一起，远眺而去，好像整座大桥生出彩色巨翼，正在为新乡的经济腾飞加油。也预示着新乡的未来必将飞腾直上。

　　在灯具选型上，我们大胆的采用LED大功率投光灯来替代传统灯具，而最后实现的效果要比设计效果还要理想。选择了恰当的灯具，选择合理的灯具配光，把整个桥梁的特色，在夜间完美的体现出来。桥梁虽小，但她的特色夜景照明效果把这座小桥结构特点表现的恰到好处。

　　在设计时，对现场的观察和对桥梁的深入了解，主要的环形钢结构白天呈现朱红色，对于这部分的处理，我们在灯具的色彩和色温上考虑以白光，和LED琥珀色与红色的混合光进行照射。使四个倾斜环形钢架在夜间能够显现更加耀眼的本色。

　　由于拉索的直径相对较细，直径约25mm，在灯具选型上造成了一定的困难，而拉索在白天并不是非常显眼，只起到装饰桥梁的作用。选灯上基本以小巧，便于安装的灯具为主。还要考虑到对白天景观的破坏降到最小，整条灯带也必须最大限度的符合拉索的长度，减少拉索中途的连接点，使整条拉索中间无明显断点和接头，减少不美观点。最终选用了广州某知名厂家的LED像素灯带。特制出适合现场固定灯带的夹式抱箍，将两条灯条夹到拉索内外两侧，用夹式抱箍锁紧灯带，使整条拉索外观整齐划一。

　　侧面的LED RGB洗墙灯，延桥梁外侧钢构，均匀布置。七彩光把桥体侧身均匀洗亮，与河面形成的七彩倒影亦真亦幻，使整个钢构桥梁显的更加柔美。

　　采用250W高压钠灯将桥墩照亮，使桥梁在夜间多了几分稳固坚实感。

　　为了避免灯具的损坏，在相对易于接触的灯具外，定制了防护网，有效减少了灯具的人为损坏。

[NT:PAGE]

　　3、照明设计中节能措施：

　　灯具全部使用LED技术，具有节能环保的特点，高防护等级，低功耗。性能稳定可靠。在灯光运行模式中，我们将LED投光灯的照度值设为70%，并分组交替开启，既保持了装饰性照明，又极大降低了电耗。

　　我们倡导“绿色生态照明”的理念，采用先进的控制系统与新型高效节能照明电器和照明技术，多种照明方式结合，达到经济、安全、保护环境的目的。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　在该项目中我们使用的灯具是经过反复比对，采用了大功率LED灯具替代了传统灯具，当前LED的领先技术，光色稳定均匀，高性能LED粒子，色彩丰富，光输出率高，高防护等级能极大的承受近水，潮湿等各种恶劣环境气候。坚固的安装支架，有效的把灯具和桥梁有机的融为一体，又不影响其建筑美观。灯具选用优质材料，具有高寿命，免维护的优点。外壳配有固定散射透镜，技术领先。

　　拉索上的LED像素灯双排背夹拉索安排，有效保证了从各个角度观看的需要。

　　5、照明设计中使用了哪些环保安全措施：

　　夜景照明中涉及到的灯具均为高功率因数、高IP防护等级的LED灯具，高发光效率，加上精确的配光，可使LED灯具完全达到传统高功率灯具所能达到的效果，无污染且有效实现节能目的。

　　所有灯具均最大化隐蔽安装，或使人们不能直接接触安装。

　　1、根据国家施工相关规范规定要求设计中采用防漏电、触电等用电安全措施。

　　2、根据国家电气相关规范规定要求施工安全措施。

　　3、消防安全措施，所有灯具的防护等级都在IP65以上，散热、电气绝缘及耐热性能符合国家现行标准。

　　防盗措施，所有灯具的安装方式，均有防盗固定件，并安排专人定期巡视、检修。
