小型无变压器开关电源
采用变压器的供电电源体积较大,在一些要求小体积的制作中难以使用。本文介绍的小型无变压器电源,能提供3~15V的电压,最大电流150mA,可满足小型电子设备的供电需要。

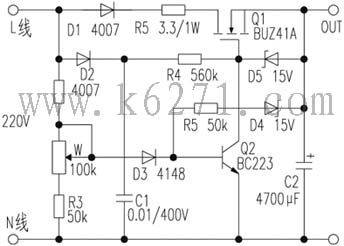

电路如图所示,220V经D2整流C1滤波,作为Q1的导通驱动电压,当220V正半周开始、但W滑动端上电压尚未足够大时,Q2处于截止状态,C1上的电压经R4加在Q1的栅极使Q1导通,220V正半周经D1、R5、Q1对电容C2快速充电。当W滑动端的电压升到足以使D3和Q2导通时,Q1栅极失去电压而截止。调节W即可调节对C2的充电时间,也就调节了输出电压。由于Q1的导通时间极短,因此C2选用了大容量电容,以保证有较平滑的输出电压。
电路中R5是限流电阻,可减小对C2充电电流的峰值。稳压管D5是为了防止Q1因栅极电压过高损坏而设。D4用作输出保护,当C2两端电压过高时D4、Q2导通,使Q1截止。因在市电的负半周时电路不工作,为了加大输出电流,可在输入端加接一整流桥,使市电的正负半周都能得到利用,这样可使输出电流增加80mA,同时还能改善输出电压的平滑度。在实际应用时可将电位器W、R3用一个固定电阻代替。在输出电压稳定度要求高时,可加接三端稳压IC。
此电路简单,只要焊接无误即可工作。该电路无隔离措施,使用时电源的L线、N线不要接错。
