申报单位：四川西南交大土木工程设计有限公司武汉分公司
项目信息
项目名称：湖州市爱山广场景观照明规划及施工图设计
项目地点：浙江省湖州市爱山广场
设计单位：四川西南交大土木工程设计有限公司武汉分公司
施工单位：浙江亚星光电科技有限公司
项目负责人：胡志梅
1、项目简介：
本案例是2014年阿拉丁神灯奖工程类参评项目——湖州市爱山广场景观照明规划及施工图设计。爱山广场位于湖州市城区中心，分为步行商业区、主力商铺区、休闲餐饮区和公园绿地四个区块，项目总投资16亿元，占地19公顷，建筑面积14.5万平方米。照明工程的设计范围包括全广场用地范围内的功能性照明、景观性照明、各建筑楼宇立面照明，景观照明工程总投资2200万元，景观照明工程于2008年12月开始进行设计，广场于2011年1月对外开放，景观照明工程于2012年1月完全完工。
[NT:PAGE]
2、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
(1)台阶灯，6瓦/盏，共233盏，年用电量6123度，用于台阶安全性照明;
(2)投光灯A，每盏67瓦，共20盏，年用电量627度，用于建筑二层外墙照明;
(3)投光灯B，每盏24瓦，共10盏，年用电量112度，用于建筑外墙面照明
(4)投光灯C，每盏7瓦，共25盏，年用电量83度，用于建筑外墙面照明
(5)洗墙灯，每盏200瓦，共123盏，年用电量11513度，用于建筑内部楼梯间照明

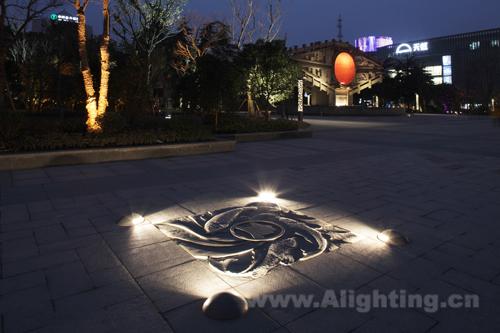

(6)地埋灯，每盏35瓦，共77盏，年用电量1261度，埋置于建筑附近的地面照明建筑墙面;
(7)吸顶灯，每盏28瓦，共235盏，年用电量28820度，用于建筑廊道照明
(8)壁灯，每盏20瓦，共70盏，年用电量655度，用于建筑外墙面照明
(9)檐口投光灯，每盏7瓦，共362盏，年用电量1186度，用于建筑檐口照明
(10)屋顶投光灯A，每盏16瓦，共59盏，年用电量442度，用于建筑屋顶照明
(11)屋顶投光灯B，每盏24瓦，共59盏，年用电量663度，用于建筑屋顶照明
(12)墙面灯，每盏3瓦，共45盏，年用电量63度，用于建筑墙面装饰
(13)数码灯A，每盏16瓦，共106盏，年用电量794度，用于建筑墙面照明;
(14)数码灯B，每盏8瓦，共7盏，年用电量26度，用于建筑墙面照明;[NT:PAGE]
3、照明设计理念、方法等的创新点：
本项目分为规划阶段、设计阶段、试验阶段和施工配合阶段。规划阶段以“融合、升华、互动”为景观照明规划理念，以“节能、环保、绿色照明”为设计宗旨，将广场视为可持续发展的城市有机空间组成部分，减少了因为处处都亮而产生的能耗。“融合、升华、互动”作为整体性理念，相互关联，逐步提升，营造适合地块属性的光环境。
第一个理念为“融合”，爱山广场夜景照明规划不是一个仅仅将建筑照亮的设计项目，只按照功能需要给地块和建筑照明不是我们的目标，照明规划将充分考虑地块的建筑规划，立足城市既有夜景资源，融合城市发展文脉，融合现有建筑的设计风格。只有这样的“融合”，才能保证爱山广场的地域特色，才能反映湖州的城市个性;只有“融合”还不足以让爱山广场在湖州众多出色的城市夜景中脱颖而出，因此在融合的基础上，提出了“升华”的理念，要的升华内容包括多个方面，首先要深化规划建筑设计的“文艺复兴”思想，让地块中各个文化景点在夜间能出色地表现规划设计的初衷，其次通过系统的夜景规划和照明设计，让它们在夜色中较白天的效果更引人注目，提升整个区域的夜景层次，塑造一个具有人文氛围和夜景享受的现代广场;有了“融合”，有了“升华”，照明规划的理念已经可以深入了爱山广场的骨髓，但是照明设计不能仅仅停留在一个空间的体系上，更需要是一个可以与市民沟通和交流的平台，是一个可持续发展的有机的空间，所以提出了“互动”的理念。只有与民众的“互动”才能使爱山广场具有灵魂的同时更具有强大的生命力，使身处其中的游客在购物、餐饮的同时，可以参与到广场夜色中，玩出属于自己的个性化夜的节奏，使广场夜的魅力吸引更多广大市民前往，让爱山广场既能彰显湖州城市的文化品位，也具有充分的亲和力和娱乐性，增加广场的商业运营价值。
设计阶段分析研究各种设计手法的适用范围和优缺点，确保景观照明实现规划预期的效果，并且切实可行、绿色节能。在试验阶段，验证设计的操作可行和艺术效果，及时准确的改进设计，提高了项目的设计效率，节省了项目的施工时间。在施工阶段，设计人员长期入驻施工现场，与项目各方面默契配合。
在重点景观节点的设计中，墨香坊运用黑晶板，白天黑晶板和墨迹的色彩毫无差别，在夜晚以电脑控制灯带中光色的流动，动态效果真实地模拟出书法墨迹，惟妙惟肖，趣味盎然;A1-A楼宇的立面动态照明重点是楼梯间，在楼梯间内设置洗墙灯，通过电脑系统的控制实现七彩光色的均匀过渡和流动变幻，精确的配光色彩和光影速度使该建筑成为了国内建筑照明的代表之作;天地源景观动态照明，以LED地埋灯准确模拟十二星座，通过电脑系统的控制实现多种星空变化的效果;功能性照明的主要灯具采用定制形式，由我公司设计灯具外观，开创了国内为项目定制灯具的先河，实现了夜景与日景的协调，景观性与功能性的统一。
[NT:PAGE]
4、照明设计中节能措施：
项目采用传统光源，广场功能性照明与景观性照明功率共计约560千瓦，本次设计降低至125千瓦，平均每平方能耗为0.65瓦，国内广场通常能耗为3瓦，节约能耗78%，每年单项节省公园运营成本114万元。光源寿命长、坚固耐用的特点每年降低园区维护成本约20万元。
5、设计中使用了哪些新技术、新材料、新设备、新工艺：
(1)墨香坊动态景观照明：
墨香坊地面规划有以墨迹为造型的地拼，景观照明以创新的照明设计使它的夜景比日景更为生动和精致。我方建议广场地面设计方将墨迹的表面铺装为黑晶板，白天黑晶板和墨迹的色彩毫无差别，黑晶 板的下方预留凹槽，凹槽内铺设琥珀色LED灯带。在夜晚，以电脑控制灯带中光色的流动，灯光透过黑晶板使墨迹从一端开始到另一端逐渐被全部照亮，动态效果真实地模拟出书法墨迹，惟妙惟肖，趣味盎然。
(2)A1-A楼宇立面动态照明
A1-A为商务办公楼，共九层，底部三层的外墙着重突出砂岩部分材质，增加建筑的稳重和大方，三层以上照明重点为两个楼梯间。该区域的南北立面有大面积玻璃幕墙，在楼梯间内设置洗墙灯照射梯道底板和楼梯间立面，通过电脑系统的控制实现七彩光色的均匀过渡和流动变幻，精确的配光色彩和光影速度使该建筑成为爱山广场楼宇照明的标志性建筑，成为了国内建筑照明的代表之作。
(3)天地源景观动态照明
天地源位于爱山广场人民路北路口处，地面呈现十二星座的星空图，每个星座由LED地埋灯模拟星星，设置在星象图的相应位置，通过电脑系统的控制，一个星座的照明，可以实现从一端向另一端照亮，也可以星星位置先亮，星星间的连线后亮;而星座与星座之间，按照希腊神话十二宫的顺序依次变亮，最后一起熄灭再同时亮起，象征的宇宙星空的浩瀚神奇与无穷变幻。
(4)太湖石路灯
为了体现爱山广场“尊重历史环境，保存城市记忆，弘扬传统文化”的照明定位，广场功能性照明的主要灯具采用了定制形式，由我公司设计灯具外观，配合灯具厂家开模制作，开创了国内为项目定制灯具的先河。该灯具以太湖石为设计灵感，它是湖州特产之一，具有浓厚的文化底蕴，灯杆部分抽象出太湖石的形态，白天灯具是广场的装饰性小品，夜晚满足广场的功能性照明需要，实现了夜景与日景的协调，景观性与功能性的统一。
6、照明设计中使用了哪些环保安全措施：
(1)所有光源均采用最具环保性和安全性的LED光源;
(2)采用点对点的时间精确控制技术，根据四季和节假日控制照明的开启和关闭时间，减少能源消耗。
