本项目荣获2012中照奖工程设计奖（公园、广场）二等奖作品

更多图集：http://www.alighting.cn/case/2012/7/3/9539_75.htm

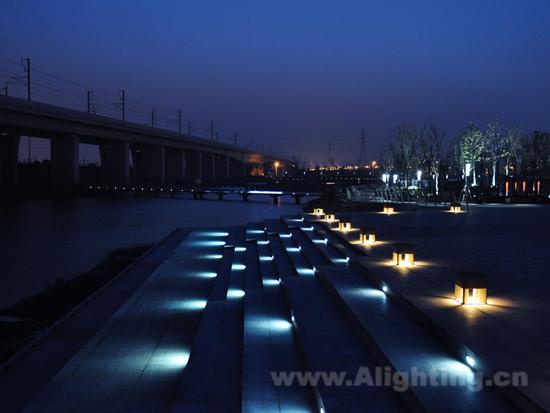

　　(1)坐落地点、位置、基本状况：莲湖公园位于古城路与前进西路交叉口，是昆山的西部的门户公园。总面积约75万平方米，目前一期开发面积约22万平方米，其中水域面积约8.6万平方米。

　　公园特色：莲湖公园总体设计通过3个景观元素，即水体、地形和建筑物来体现城乡之间的渐变。尤其是开发强度从东到西的递减，最突出地体现了城乡的过渡。这些景观元素的此消彼长强化了公园里自西向东三个区段的特色：水生植物种植示范区(以水体为主);水乡文化昆曲文化展示区(地形造景为主);艺术家小镇(画廊工作室为主)。此公园是现代都市人洗去尘埃，回归自然，休闲度假的绝佳去处。

　　(2)设计、施工、建设及主要完成人：

　　设计单位：上海柏荣景观工程有限公司

　　业主单位：昆山市城市建设投资发展有限公司 张瑜 费一鸣

　　施工单位：上海柏荣景观工程有限公司 刘荣

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　⑴、以下为莲湖公园A标景观照明用灯数量及相关参数：

[NT:PAGE]

　　⑵、平均照度水平，照度测试时间为2012年03月19日晚上18:30~19:00，天气多云。

　　主入口钢桥：6.2Lux

　　公园主入口步道：11Lux

　　车道入口：8.5Lux

　　特色钢构廊架：8.1Lux

　　沿山步道：6.8 Lux

　　话剧场：6.5Lux

　　水上木步道：10.4Lux

　　⑶、光污染限制

　　所有行人可走进的步道、广场，灯具的出光方向被严格控制，几乎感觉不到任何直射光线，眩光近乎忽略。

　　⑷、照明功率密度值(LPD)

　　1：西岸水上步道 面积26664平方米

　　平时：用电1.19kw/h 功率密度 0.045kw/平方

　　一般节日：用电1.19kw/h 功率密度 0.045kw/平方

　　重大节日： 用电1.469kw/h 功率密度 0.055kw/平方

　　2：莲湖公园山体 面积40500平方米

　　平时：用电2.59kw/h 功率密度 0.064kw/平方

　　一般节日：用电3.901kw/h 功率密度 0.096kw/平方

　　重大节日：用电14.296kw/h 功率密度 0.353kw/平方

　　3：莲湖公园主入口 面积7800平方米

　　平时： 用电1.05kw/h 功率密度 0.135kw/平方

　　一般节日：用电1.653kw/h 功率密度 0.212kw/平方

　　重大节日：用电4.078kw/h 功率密度 0.414kw/平方

　　4：话剧场 面积9843平方米

　　平时： 用电0.075kw/h 功率密度 0.007kw/平方

　　一般节日：用电0.889kw/h 功率密度 0.09kw/平方

　　重大节日：用电2.988kw/h 功率密度 0.304kw/平方

[NT:PAGE]

　　2、照明设计理念、方法等的创新点：

　　⑴、坚持“环保、低碳、科技、人性”的照明设计理念，选用低耗能的照明产品，恰当的表达夜景，并不对人造成任何不舒服的眩光干扰。

　　⑵、通过对景观构造、步道、人行桥、水景、植物等的照明位置、亮度及光色控制，形成水中、地面、空中三维统一协调的夜间照明效果。

　　⑶、所有照明产品均与环境相融合，除了景观灯柱及步道灯，其它灯具都融合在环境中，同时保证了白天和夜间效果。

　　⑷、在光的方向及强度控制上，选用合适的灯具配光曲线，对光的控制更加高效。

　　⑸、壁灯选用CMH Par30 70W/SP 10º出光角光源，表达建筑的力度感和升腾感。

　　⑹、根据建筑特点，开发出小功率LED线型灯，控光好;红光LED线型灯照亮红色的特色钢构廊架，特定的宇宙蓝LED线型灯刻画出蓝色钢桥走向，而白色的LED线型灯把水上木步道照亮，纯真的色彩让身处其中的人充分享受光的美妙，而所有灯具都巧妙的隐藏了起来。

　　3、照明设计中的节能措施：

　　⑴、低功率LED照明，将光线有效控制在需表达的墙体处，充分利用光，较小的功耗达到预想的照明效果;

　　⑵、特色灯柱主要采用高光效高显色的陶瓷金卤灯，寿命长达20000小时;

　　⑶、嵌墙灯、庭院灯采用长寿命节能灯作为光源，营造优雅、安静的灯光环境;

　　⑷、智能照明控制系统分时段开关灯，并分为平时、一般节日、重要节日三级开灯模式，控制整体能耗。

　　4、设计中使用的新技术、新材料、新设备、新工艺：

　　⑴、专为蓝色钢桥而配色的LED线型灯，通过对芯片出光及荧光粉的控制，定制出活泼透亮的宇宙蓝色，颜色的导引充分表达出桥梁建筑的特色，并营造出轻松愉快的氛围;

　　⑵、为达到富有情趣的环境光效果，特色灯柱经过多次试验和设计，在地面落下富有韵味和不同弧线的光斑;

　　⑶、所有外露灯具的外观颜色进行特殊处理，与整个公园的环境相协调;

　　⑷、所有光源均选用高光效、长寿命、显色性好的优质产品，LED产品严格控制谐波;

　　⑸、所有构造物、景观、植物、水景、步道的照明，采用集中统一控制，保证整体的照明效果。

　　5、照明设计中使用的环保安全措施：

　　⑴、为避免对来此休闲市民的影响，LED出光端配有透光棱镜，严格控制出光角，避免眩光;

　　⑵、所有地埋灯根据与人行道的距离，配置防眩光格栅，使得行人正常行走，无明显眩光感觉;

　　⑶、照明产品的角度主要以向下照明为主，避免对天空的溢出光，保护黑天空;

　　⑷、地埋灯采用高反射率反射器，控光能力强，有效利用光;

　　⑸、除低压LED产品之外，所有设备均安全接地，配电箱配置浪涌保护器。
