设计部分

　　目录

　　工程部分

　　灯具选型

　　方案论述

　　案例分析

　　设计原则

　　设计依据

　　视点分析

　　赤岗塔位于广州大桥东南面的新市头，是广州市区现存的古塔之一。地处赤岗，故名。兴建于明万历四十七年(1619年)，是继琶洲塔、莲花塔之后修建的第三座“风水宝塔”。琶洲塔位于广州城东南40里，莲花塔位于城东南80里，赤岗塔则位于东南城下，构成“锁二江”“束海口”的“珠江三塔”，以聚“扶舆之气”。因此塔雄伟高耸，与东邻琶洲塔相呼应，成为珠江经广州出海口的风水双塔。

　　视点分析

　　[NT:PAGE]

　　设计依据

　　一、相关部门提供的蓝图;

　　二、国际照明委员会(CIE)的有关夜景照明技术文件

　　1 CIE Publication No.37[Exterior Lighting in the Environment] 《室外环境照明》

　　2 CIE Publication No.94[Guide for Fliidlighting(1993)] 《泛光照明指南1993》

　　3 CIE Publication No.92[guide to the lighting of urban areas] 《城区照明指南》

　　4 CIBSE，[The outdoor environment. Lighting Guide No.6] 《室外环境照明指南 第6版》

　　5 CIE TC506[Guide for floodlighting and decorative lighting] 《泛光与装饰照明指南》

　　6 IES lighting Handbook 《照明手册》

　　三、J.R.Coaton柯顿博士、A.M.Marsden马斯登博士主编《Lamps and Lighting》《光源与照明》;

　　四 、我国的以下有关设计标准：

　　1《建筑电气设计手册》中国建筑工业出版社(1994.7)

　　2《建筑工程电气概算》中国建筑工业出版社(1996.5)

　　3 JGJ/T16—92《民用建筑电气设计规范》 ;

　　4 GBJ57—83《工业与民用建筑供电系统设计规范》 ;

　　5 GBJ303—88《建筑电气安装工程位置检验评定标准》;

　　6 GBT50033-2001《建筑采光设计标准规范》;

　　7 GB50052-95《供配电系统设计规范》

　　8 GB50254-96、GB50259-96《电气装置安装工程接地装置施工及验收规范》

　　设计原则

　　灵气：体现建筑宏伟气势，突出赤岗塔的灵光之气。

　　简约: 合理、时尚、安全、美观，以最少的灯具实现最好的效果。

　　以人为本:功能照明与装饰照明相结合，达到既美观又实用。

　　领先、节能:尽量采用绿色节能环保的灯具。

　　安全可靠:采用的灯具必须符合国家安全认证，IP防护达到65以上。

　　施工和维护: 在保证效果的同时，考虑到施工与维保的便利性。[NT:PAGE]

　　案例分析

　　照明设计方案一

　　方案论述

　　塔顶部分照明

塔顶部分采用功率为9W的LED投光灯，安装在塔顶八角的边缘向中间打光，照亮塔顶瓦片。

塔刹采用功率为70W的LED方形投光灯，洗亮塔刹，成为整个赤岗塔最亮的部分。[NT:PAGE]

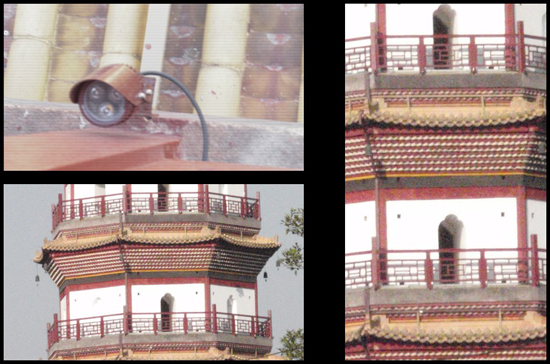

将功率为9W的LED射灯安装在每层的飘檐的瓦片边缘，照亮每一层的飘檐顶部。　

　　塔身部分照明

采用功率为18W的LED线形洗墙灯。在洗亮塔身每一层的墙壁同时，也打亮每层飘檐的底部。

采用功率为9W的LED窄光束射灯打亮每一层栏杆的立柱。

色温采用2500K-3000K的琥珀光，营造出令人视觉舒适的光色，同时也表现出赤岗塔的贵气。选择的灯具须光色相近，有利于表现赤岗的整体照明效果，且高效节能，安全性高，安装简单，便于维护。[NT:PAGE]

　　灯具选型

[NT:PAGE]

　　工程部分

塔身结构

脚手架搭设

瓦面射灯安装

围栏射灯安装

塔身投光灯安装[NT:PAGE]

投光灯与舞台灯安装

电气系统安装
