项目名称

　　苏州市相城区中心商贸城活力岛露天剧场

　　设计单位

　　品能光电技术(上海)有限公司

　　施工单位

　　上海虹景照明工程有限公司

　　业主单位

　　苏州相城区人民政府

　　项目简介

　　一、项目背景：苏州市相城区中心商贸城活力岛露天剧场位于中心商贸城的几何中心，是中心商贸城的景观中心，洞穿沪宁高速和沪宁铁路的人民路在这里分两路向北延伸，围合出一个圆形半岛。全岛绿荫掩映，郁郁葱葱，以都市中不可多得的大型绿地和几何形岛屿实现大疏大密的设计理念，映衬相城自然清远的大地景观。岛中央的露天剧场和阶梯看台，以其奔放、空灵的建筑形式表现相城的花城寓意。整个活力岛莲花、蚕茧、丝带的设计构思源于对山水苏州和生态相城的联想，是进行大型公共活动的最佳场所。作为相城中心区的触媒，有汇聚与发散两方面意义，通过大型项目与活动的策划，发挥去强烈的吸引力与辐射力，带动周边地块开发和价值提升。

　　二、建筑概况：该岛占地面积达100余亩，作为主体为中央的露天剧场，舞台背景时尚华丽，可同时容纳10万人，配有地下停车场/大型旱喷/景观绿化和咖啡茶室等。目前基础建设已经竣工，便捷的交通、丰富的水系玩家、开阔的景观和举办的各种文化艺术活动，吸引了众多市民前去休闲观赏。

　　三、照明系统：该建筑主体为钢架构配以玻璃幕墙，典雅时尚，充满了现代气息，故我们的照明系统力求简约大方来衬托建筑的这一特点。除舞台灯光外，建筑主体部分的照明全部采用LED光源，轻便小巧，用支架固定并隐藏在钢结构后，将灯具本身对建筑的影响减低至最低。变幻的LED灯光将建筑的主体钢架打亮，并透过玻璃幕墙，使露天剧场宛如一个晶莹剔透的水晶般静静地站立在活力岛的中央，成为人们的视觉中心，给远近的游客带来不一样的体验。人们在这里不仅能欣赏到舞台上上演的各种表演，而舞台本身在灯光的衬托下也成了表演的主体。

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖优秀提名奖：活力岛露天剧场

　　本工程使用的灯具和控制系统分为两大部分：一是装在剧场玻璃幕墙内侧钢架上的条形投光灯F2016-600mm共1054套，单灯功率30W;另一部分是装在剧场外侧钢架节点处的可控LED点光源，共132套，单灯功率3W，两部分共计消耗功率30KW。

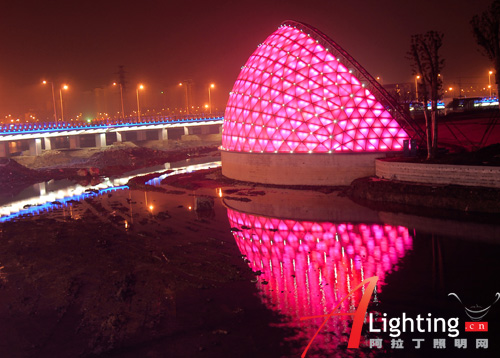

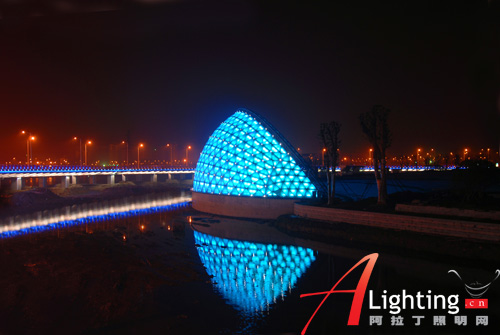

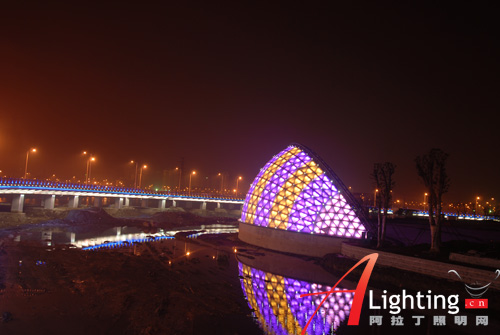

　　LED投光灯将内侧钢架和玻璃幕墙打亮，通过控制系统可实现诸如全彩变化左右流水跑动等动态变化效果;点缀在外的LED点光源为白色，作为对钢架构节点暗区的补充照明，它还能实现繁星闪烁等复杂多变的效果，使照明效果显得更加灵活，在不喧宾夺主的前提下，成为整个照明系统的有益补充。

　　LED灯具的小巧轻便和低功耗，使得灯具更加易于隐藏，基本不影响剧院白天的效果，另外投光灯采用的LED定向透镜能大大减少光线的溢出，避免了给演员和观众带来的眩光，整个照明设备的重量也大大减少，减轻了建筑的负担，同时采用低压供电，使得整个钢结构的剧院更加安全可靠。

　　2、照明设计理念、方法等的创新点：

　　本剧院为半开放性质的椭圆形建筑，建筑本身采用了轻便现代的钢架构和玻璃幕墙结构，简约典雅，是整个中心商贸城的中心。将整个建筑装扮的晶莹剔透是我们自然而然的想法。

　　对于如何实现这一目标我们进行了多方的沟通和大量的现场试验，最终采用了全LED灯具的方案，这不仅仅是传统投光灯很难将建筑打的整体上下均匀或处于节能方面的考虑，而是我们想让整个剧场的每块玻璃都能独立地绽放出光彩，而不仅仅是反射其他灯的光线这么简单，我们想呈现给游客的是一个发光的建筑，而不简单的是一个灯光的载体和反射体。

　　由于玻璃幕墙紧贴着钢架，安装的空间极其有限，其本身又透出了大量光线，以致灯光无法照射到较远的距离，而建筑本身又是中间舒缓两边收紧的特点。我们根据每块玻璃的大小确定用灯的数量，并专门设计了挑臂支架，将灯紧贴着钢架伸出幕墙一定距离，这样做的目的是能使灯具有更大的自由空间调整投射角度，使光线更加均匀地撒在玻璃和钢架上。

　　3、照明设计中节能措施：

　　本项目全部采用LED光源，较之传统的金卤灯、钠灯光源更为省电，另外由于采用了动态控制系统控制其整体变化，因而实际消耗功率大大小于额定功率;光源采用美国CREE芯片，安全可靠，寿命长，大大减少了维护费用。品能光电采用定电压定电流技术，保证了对LED芯片的完美保护，极大的保护了LED的使用寿命，同时也可将能耗降至最低。

如果你有详细的案例需要展示，欢迎投稿>>>

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　(1)该项目使用了单线串行SPI系统，系统布线简单方便，灯具间信号首尾相接仅单芯，较之常用到5芯，6芯信号简便了很多，可靠度也大为增加。

　　(2)该项目使用了两款灯具，通过统一的控制，使三者完美的融为一个整体，变幻出美轮美奂的效果。

　　(3)灯具安装时，针对两款灯具的不同安装位置，因地制宜的制订安装方案。

　　5、照明设计中使用了哪些环保安全措施：

　　(1)LED本身为绿色光源，环保安全，光色纯净，不含紫外线。

　　(2)光源选用定制透镜，精确控制出光角度，因而大大减少溢出的光线的光污染。

　　(3)该项目全部采用低压供电，保证了钢结构的安全可靠，不会出现触电危险。
