Type-C接口防护方案

一、应用背景

1．Type-C接口需要支持热插拔

    2．传输速率高，对数据传输容错率有更严格的要求

3．Type-C芯片集成度高，很脆弱，易受静电损坏

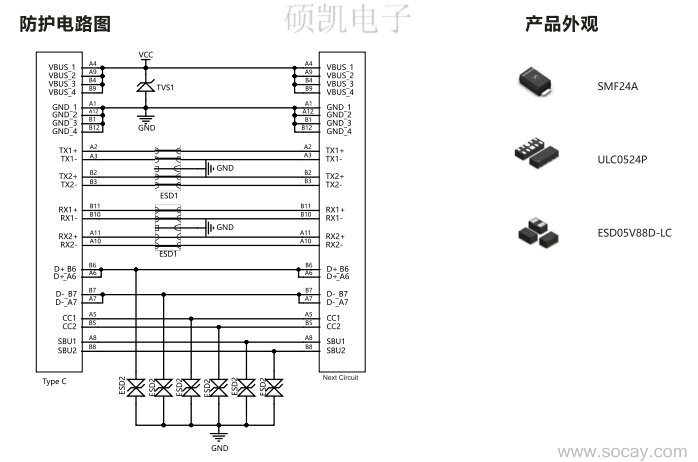

二、防护方案与硕凯器件

瞬态抑制二极管（TVS）

    TVS【SMF24A】Vbr：26.7-29.5V；Ir：5μA；Vrwm：24.0V，Ipp：5.14A；Vc (V) :38.9V;封装：SOD-123

静电二极管（ESD）

    ESD【ULC0524P】Vrwm：5.0V；Vb：6.0V；防静电能力（接触/空气）：8KV/15KV；结电容（f=1MHz）：0.8pF；封装为DSON-10

    ESD【ESD05V88D-LC】Vrwm：5.0V；Vb：6.0V；防静电能力（接触/空气）：8KV/15KV；结电容（f=1MHz）：0.3pF；封装为SOD-882

三、方案应用

    1．手机

    2．手提电脑

    3．平板

    4．其他含Type-C端口设备

四、方案说明与注意事项

1．在Type-c接口的电源部分，用一颗大通流的TVS对地做浪涌和静电防护

2．信号部分用了阵列式ESD，体积小，节约PCB空间，便于设计

3．采用低容值ESD器件，满足高速传输要求
