DC12V电源防护方案

一、应用背景
1．全球气候变暖，雷雨天气增多
2．电源雷击损坏后，危害大
3．电源雷击损害后，维修成本高
4．高浪涌防护电源成为行业趋势
二、防护方案与硕凯器件


陶瓷气体放电管（GDT）
GDT【UN1812-230CSMD】直流标称电压(V)：230±20%V，冲击电流（8/20μS）：2KA，电容值＜1.0pF，电阻值＞1GΩ

GDT【UN2E5-230LSMD】直流标称电压(V)：230±20%V，冲击电流（8/20μS）：5KA，电容值＜1.0pF，电阻值＞1GΩ
瞬态抑制二极管（TVS）
TVS【SMCJ15CA】Vbr：16.7-18.5V；Ir：5uA；Vrwm：15.0V，Ipp：24.59A；Vc(V)：24.4V，封装：SMB/DO-214AA.
三、方案应用
1．球机电源
2．枪机电源
3．电源适配器
4．LED电源
5．家庭音乐播放器
6．数码相框电源
7．车载电源
8．其他DC12V供电电源
四、方案说明与注意事项
1．此方案后级采用反应时间很快，残压较低的TVS二极管
2．前级采用通流量大，体积小，无续流能力的贴片GDT

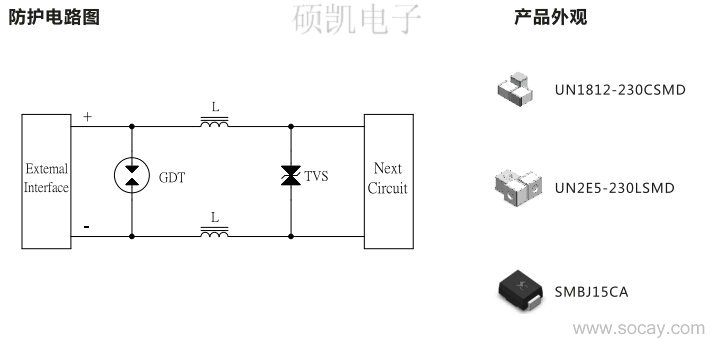

3．中间用电感L1，L2做退耦，驱动GDT泄放大电流
4．此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
5．此电源方案可通过1. 2/ 50-8/ 20μS组合波浪涌测试
