如何用电池判断LED的质量
|
上传人：阿拉丁照明网 上传时间： 2011-12-30 浏览次数： 115 |

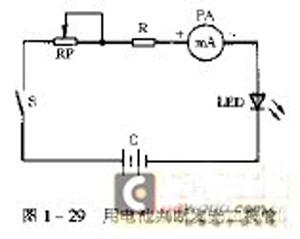

用电池判断发光的电路如图1-29所示。
图1-29中，G为2节1.5V干电池，S为电源开关，RP为电位器，PA为毫安表，LED为发光二极管。PA可用指针式万用表的50mA档。
考虑到常见发光二极管的正向压降不超过2.3V，采用了两届电池串联构成3V的电源。由固定电阻R和电位器RP串联限流电阻，总阻值可在50V~300Ω内调节，其中R的作用是在RP调到零时起保护作用。发光二极管的工作电流1F由万用表独处。操作十分简单：和尚开关S，LED应立即点燃发亮，如感到亮度不够，可调节RP，至PA显示到LED的工作电流为止。如发光二极管不亮，应检查LED是否插反，电路是否虚焊，RP是否接触不良。如都不是，则是LED损坏。
