闪光灯是一个用途非常广泛的辅助工具，它是摄影光源的一种，当拍照时，周围环境的自然光源（日光）或人工光源（灯光等）不足的时候，闪光灯就成了弥补这一不足的机动光源。各种相机内置或外加的万次闪光灯，最通用的都是通过振荡和变压器升压，经电容器储存能量，在需要的瞬间释放并感应出高压，激发惰性气体发出脉冲光源，从而获得极强的瞬时功率。

以高亮度LED为闪光灯源的低压闪光灯的出现，给传统的闪光灯带来一个革命性的变化。低压闪光灯不需要振荡电路、不需要升压变压器和储能大电容器，Flash LED只需要3.5—4.5V的直流电压、100mA的电流就可使其发出2000mcd—3000mcd的高亮度光线，照亮需要辅助光的被摄主体。LED低压闪光灯电路简单、高效、省电、低成本、占PCB面积特小，特别适用于手机、数码相机和手持设备，因此将赢得整个手持影像产品市场的青睐。

高压闪光灯电路

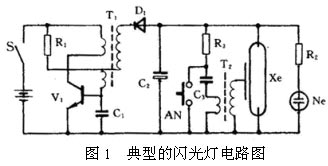

目前常用的闪光灯电路大多是高压闪光灯电路，它由振荡电路、升压变压器、储能大电容器、高压线圈、惰性气体闪光灯组成，典型电路图如图1。

低压闪光灯方案

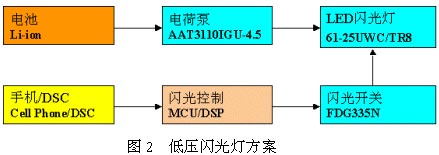

低压闪光灯的电路十分经济，主要由升压、稳压的电荷泵、Flash LED(LED闪光灯)、闪光控制开关组成。如图2所示。

低压闪光灯优势

低压闪光灯电路简单、高效、省电、低成本、占PCB面积特小；

具备多种闪光灯模式，即自动闪光、脉冲闪光、连续单闪光、消除红眼闪光，还可作为DVC的照明；

整个电路主要由电荷泵和Flsah LED组成；

不需要高压，省去升压变压器和储能大电容器；

高亮度SMD Flsah LED发光能达2000-5000mcd；

SMD Flsah LED功耗低、不发热、长寿命；

电容式电荷泵转换效率高、周边器件少；

电荷泵具有SHDN输入端，可接受主机的控制信号，自动操作；

所有器件均超小封装，占地面积小，安装成本低；

适用于手机、DSC、DVC；

适合带拍照功能手机，保护被拍照人隐私需要。
