早期电源供应器应用通常为ATX电源供应器的3.3V/5V/12V、笔电的19V~24V或工控的12V/24V/48V等符合SELV的低输出电压机型。但随着科技日新月异，高压输出的应用越来越广泛，例如UV固化设备、雷射相关机器等等。

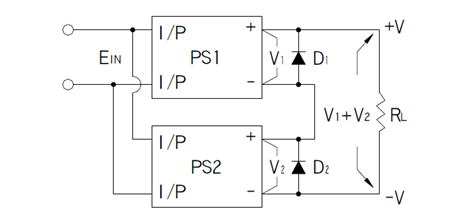

　　在没有高输出电压机型之前，大多藉由图一串接的方式来达到。除了需外加逆向二极管，以防止启动时造成电源内部损坏，成本亦有所增加之外，对于单机而言，搭配性与高损坏率的风险也提高。CSP-3000高压设计输出系列则能够避免上述缺点。

　　图一 输出加并二极管之串联接法

　　CSP-3000是一款3kW单组输出机壳型AC/DC电源供应器。其输入电压范围为180~264VAC，并提供业内最需要的直流高输出电压机型。此系列是藉由内建风扇散热，具有风扇转速控制的功能，工作温度最高可达70℃(请参考规格书降载曲线)。另外CSP-3000还内建了多种功能，如PV/PC、并联、遥控开关控制与辅助电源等，可以提高客户在设计上的灵活性。

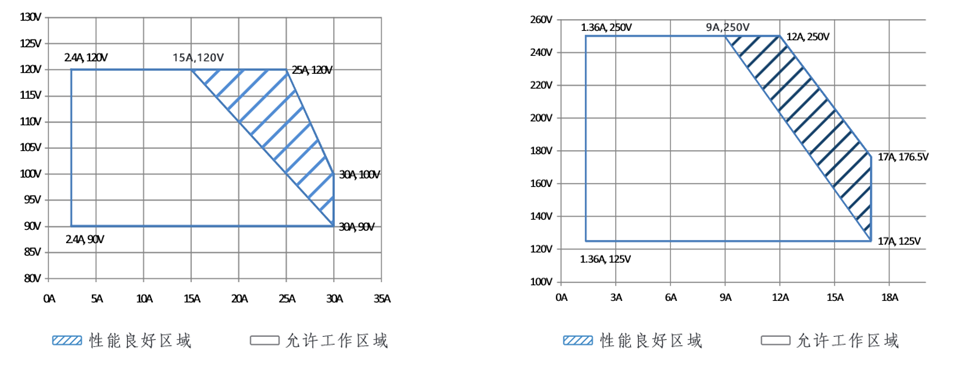

　　首先若将此系列应用于LED模块的驱动上，建议尽可能操作在图二~图四 V-I曲线的蓝色斜线区，这样才能让整体的性能达到最好的状态。

　　其输出电压电流的数值可藉由PV/PC功能来设定。此系列的PV/PC功能只能择一使用，其选择方式是藉由CN1的 PIN5/PIN6 开路或短路来决定;若是短路，则是选择PV模式，可以调整输出电压;若是开路，则是选择PC模式，可以调整输出电流。

　　 图二 CSP-3000-120 图三 CSP-3000-250

　　图四 CSP-3000-400

　　图五 PV/PC模式设定与功能脚位机构图

　　图八 Vo/Io-Vs曲线图

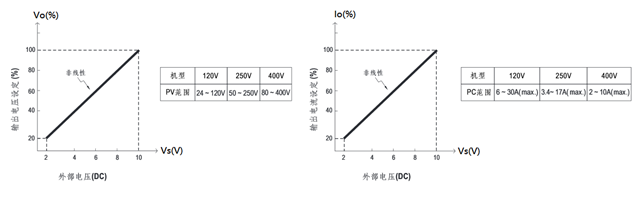

　　在PV模式下，有三种可以调整Vo的方式，第一种方式是藉由SVR2调整，其调整范围为额定电压的20~100%。第二种方式是在CN2的PIN7/PIN8之间外加一直流电压讯号Vs，其调整范围为额定电压的20~100%，请参考图六所示;若Vs<2V，则Vo≧额定电压的10%。第三种方式是在CN2的PIN5/PIN6之间外加一直流电压讯号Vs，其调整范围为额定电压的8~100%，请参考图八所示，范围较宽，且响应速度较快。

　　在PC模式下，SVR2是用来设定最大恒流点Imax。有两种可以调整Io的方式，第一种方式是在CN2的PIN7/PIN8之间外加一直流电压讯号Vs，其调整范围为Imax的20~100%，请参考图七所示。第二种方式是在CN2的PIN5/PIN6之间外加一直流电压讯号Vs，其调整范围为Imax的8~100%，请参考图八所示，其范围较宽广，且响应速度较快速。
