凯悌集团推出车载影音专用LED背光驱动及电源管理方案

2010-01-18 作者：admin 来源：凯悌浏览量：网友评论： 0 条

摘要： 目前车用影音系统已不单纯是CD或卡式录音带，更演进至DVD/MP3/SD card/Car TV/GPS等多合一车用影音系统，坊间改装更是大行其道。

　　大联大控股旗下凯悌集团推出车载影音专用led背光驱动及电源管理方案：

　　目前车用影音系统已不单纯是CD或卡式录音带，更演进至DVD/MP3/SD card/Car TV/GPS等多合一车用影音系统，坊间改装更是大行其道。针对车用影音系统，AME提供适合之LDO与高效率DC-DC buck、boost之switch converter，OVP、OCP与OTP提高可靠度与耐用性，更提供最佳的车用影音体验。

　　Active-Semi推出车用影音之最佳电源管理解决方案：

　　Set-Top Box / DVB：

　　高效率DC-DC降压

　　1、ACT4060/ACT4065(4.75~28V输入 3.3/5V输出电流2A SOP-8)

　　2、ACT4070(4.5~28V输入 3.3/5V输出电流3A SOP-8)

　　GPS：

　　1、小型高效降压

　　DC/DC-ACT4060/ACT4065/ACT4070(4.75~20V输入 3.3/5V输出电流2-3A SOP-8)

　　2、极小型TFT偏置电源-ACT6311(3~50mA SOT23-5)

　　3、线性稳压电源

　　4、CCFL屏背光解决方案(ACT6360)

　　5、led屏背光解决方案(ACT6358)

　　AME(安茂微电子) 推出车用影音之最佳电源管理解决方案

　　DC-DC buck converter:

　　AME5248/5248A 1.5MHz, 600mA Synchronous Buck Converter

　　AME5248/A为输出600mA之电流模式同步PWM buck converter，固定工作频率1.5MHz，效率最高可达95%以上，100% duty cycle则提供low dropout操作。而在低负载的情况下，会进入PFM模式降低power loss并提供稳压输出;同步设计则降低切换损失，达到高效能的设计。高频的设计则缩小周边零件的尺寸，适合应用在车用影音的电路设计。

　　AME5248/5248A提供固定输出电压(1.0~3.3V)与可调式输出电压(AME5248为0.6V~VIN、AME5248A为0.5V~VIN)两种模式给客户选用。操作电压为2.5V~5.5V，操作温度为40C~125C。

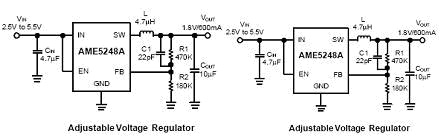

　　AME5248/5248A Simple Application Circuit

　　AME5252 Dual Synchronous, 600mA, 1.5MHz Step-Down DC/DC Converter

　　AME5252为dual channel之同步PWM buck converter，提供两个channel之输出，高频之1.5MHz工作频率，可以有效缩小周边零件。内建电流模式，可以快速反应负载之变化来调整duty cycle。100% duty cycle可以提供low dropout输出，效率可达96%，并内建soft start之功能。

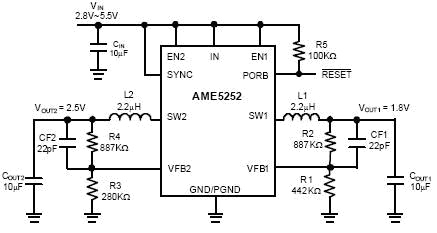

　　AME5252 Simple Application Circuit

　　White led Driver:AME5142/5142A/5142B High Efficiency 6 White led Driver With Open led Protection

　　AME5142为高效率升压转换器，可以驱动最多6颗或多串多并之白光led。串接提供了稳定的发光并减少稳压电阻的需求。1.2MHz工作频率可以有效缩减外部组件的尺寸，输入与输出电容可以小至1uF之容值，有效节省空间与成本。低回馈电压0.104V减少led之电流电阻功率损耗。另外内建了26V或28V之OVP功能，可以避免空载产生之过高电压。最大效率为88%以上，并提供enable之功能支持省电模式。

　　AME5142/5142A/5142B Simple Application Circuit

　　AME5144 High Efficiency, 37V Step-Up Converter for 2 to 10 White LEDs

　　AME5144驱动至10颗白光led并提供25mA之电流，可以提供车用影音系统理想之背光源。串接模式提供了均匀的背光并减少led的侦测。1MHz工作频率缩小了外部电感与电容的尺寸，并内建38.5V之OVP功能，避免空载之高压。内建soft start功能，最高效率可达86%。在亮度控制上并提供了analog控制与200Hz~30KHz之PWM控制。

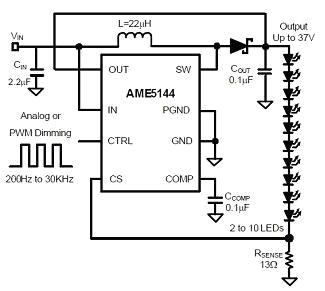

　　AME5144 Simple Application Circuit

　　Low Dropout Voltage Regulator:

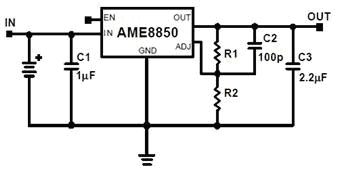

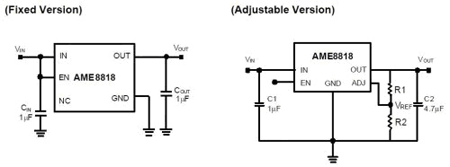

　　在车用影音系统，会使用到各种不同之LDO，AME在此也提供各种不同的解决方案。在300mA output current部份，AME8824提供ADJ电压调整，额定300mA输出，并提供Enable & Power-Good Function，让客户有Power-Saving Mode与Power-Good的选择应用。AME8818有固定电压与可调式输出两种，输出范围为1.2~4.5V、300mA电流输出、PSRR约为60uA，并提供Enable & Bypass Function。AME8850提供固定电压1.3~5.0V、600mA电流输出、静态电流约为30uA。
