欧司朗公布红绿两色LED芯片纪实
摘要: 在实验室,欧司朗测试到绿色芯片在1A电流下,发出180流明的光照,红色芯片在2A电流下,光照通量超过了300流
在实验室,欧司朗测试到绿色芯片在1A电流下,发出180流明的光照,红色芯片在2A电流下,光照通量超过了300流明。

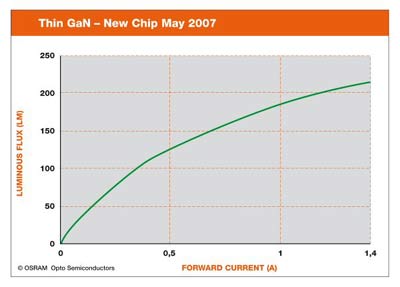

图1 - 绿色芯片
欧司朗光电半导体公布了ThinGaN绿色发光体和AlGaInP红色发光体芯片的实验室纪录。公司期望在2008年中,首批使用这些芯片的LED能够量产上市。
绿色芯片的效率,使用了欧司朗的ThinGaN技术,通过使用新的外延生长技术(金属沉积)大大提高了,芯片的设计也被改良。
绿色发光体(527nm 波长)芯片在1平方毫米的面积上,1A电流下光通量输出达到了180流明(见图1)。当工作在350mA下的时候,芯片产生100流明,功耗是1.4W(等效于72流明/W)。
作为对照,使用传统芯片技术的绿色 Platinum Dragon LED需要1A电流才能输出100流明。
等到明年,这款芯片将会被用在Dragon和Ostar系列LED上,目标是LCD背光应用。输出能力更强,大屏幕背光需要的LED数量减少了。
红色芯片记录

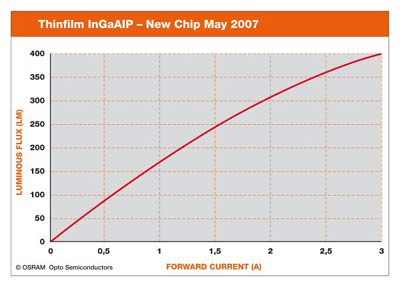

图2 - 红色 芯片
在实验室条件下,615nm波长的红色AlGaInP芯片在2A电流驱动下,达到了300流明的输出(见
图2)。功耗为6W,效率是52流明/W。
作为比较,目前的红色Platinum Dragon LED在2.5W的时候能输出96流明,效率是38流明/W。
“我们取得如此巨大进展,得益于使用新的芯片设计来承载更大的电流。这优化了串连电阻的大小,”欧司朗光电半导体的工程师Ralph Wirth说。
改进的InGAlP薄膜技术首先用于投射应用,以后会扩展到Dragon和Ostar系列的LED,尤其是Ostar投射系列。提供了高的多的流明数,新的器件在光学系统中提供了更强的光输出。
