IR的自振荡电子镇流器照明控制IC IRS2153D
2007-02-09
作者：admin
来源：
浏览量：
网友评论：
0
条
摘要： IR公司推出用于荧光灯的电子镇流器IC IRS2153D.这种新的600V自振荡半桥IC包括内部升压二极管,以简化电路.

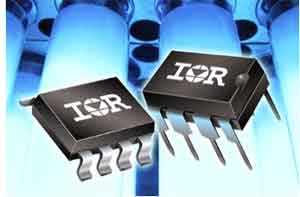

IR公司推出用于荧光灯的电子镇流器IC IRS2153D.这种新的600V自振荡半桥IC包括内部升压二极管,以简化电路.
新的镇流器IC设计用来增加效率和性能,过去古老的基于自振荡双极晶体管解决方案的效率较低.
IRS2153D的振荡器频率精度为3%,有助于优化外接元件的选择以便在制造时得到均匀的灯亮度.它的预热特性,设定正确的预热频率,有助于最大化灯的寿命,这些都极为容易地实现.
IC是无铅封装的,包含一个2V欠压锁住滞后,以得到功能强健的镇流器电路,防止在瞬间突变时所出现的了不必要关断.此外,新的IRS2153D包括欠压锁住电路,以保证高边浮动电压(VBS)正确地开关高边栅极驱动器输出(HO),从而保护了外接的MOSFET.
新的IRS2153D是基于很受欢迎的IR2153x产品系列,它集成了有600V半桥栅极驱动器的"555"型振荡电路,用来驱动两个输出FET或IGBT.
IRS2153D是采用IR有所有权的高压集成电路(HVIC)技术,它非常适合用来设计驱动MOSFET和IGBT的产品.栅极驱动输出采用闭锁免疫的CMOS电路来设计.该技术集成了有高压电平转换器的低压驱动器,用在单片IC上的高边和低边栅极驱动器.

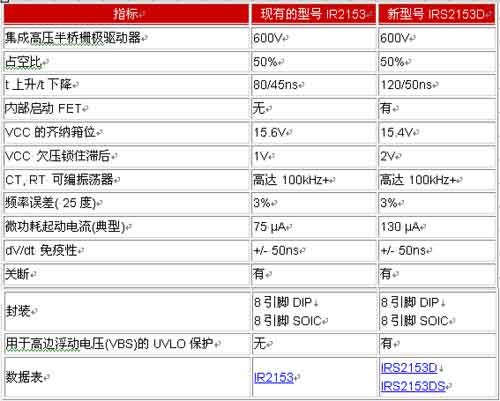

下表是它的性能指标:
现在可提供IRS2153DPbF, IRS2153DSPbF和IRS2153DSTRPbF.10K量的单价为$0.80.器件是无铅并和RoHS兼容的.
