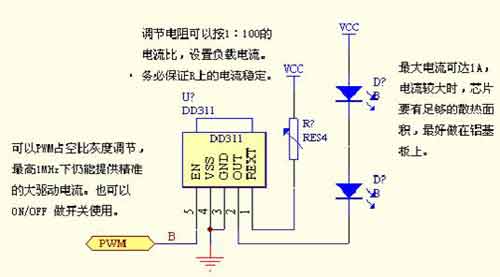

在参考设计时没有涉及实际应用当中的电源部分、接地隔离处理、光学部分、长距离级联供电、实际数据传输延时及波形频率等等,主要是围绕部分功率驱动的实际应用。

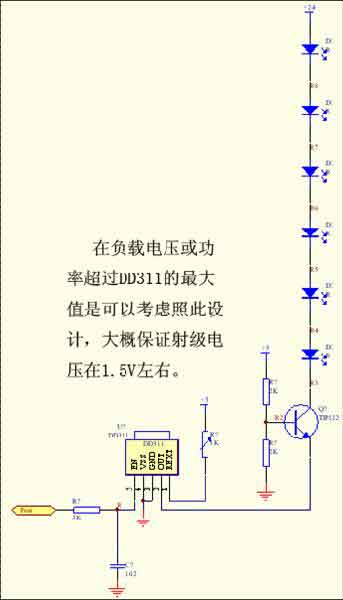

DD311

单通道大功率LED 恒流驱动器

产品概述

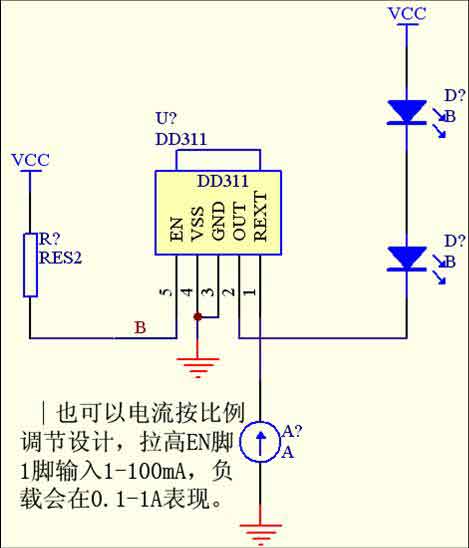

DD311 是一单通道输出的LED恒流驱动器,内建电流镜与电流开关组件,是专为驱动大功率LED而设计的芯片.DD311可驱动高达1安培的沈入电流(sink current),并可透过调整参考输入电流(IREF)来任意设定输出电流的大小.输出电流值约为100倍的IREF,IREF可由调整外挂电阻或偏压 (bias)电压来设定.微调或使能偏压电压可校正LED间的亮度不一或实现多颗LED间整体亮度同时调整.芯片的输出端可承受高达36V的电压,支持多颗大功率LED的串接应用.内建输出使能端(Enable),可轻易地实现大功率LED的高灰阶应用。

特色

最大输出电流:1A(由参考输入电流IREF 设定)

最小输出电压要求:1V(当Iout = 1A 时)

最大输出承受电压:36V (输出通道漏电流小于0.1uA)

最大输出使能频率:1MHz

绝佳的恒流输出特性

应用

LED 建筑/娱乐/景观照明

LED 一般或特用照明

LED 背光源应用

封装形式

TO-252

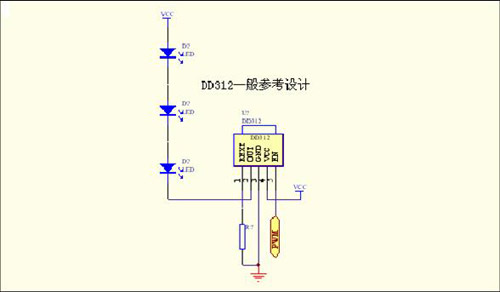

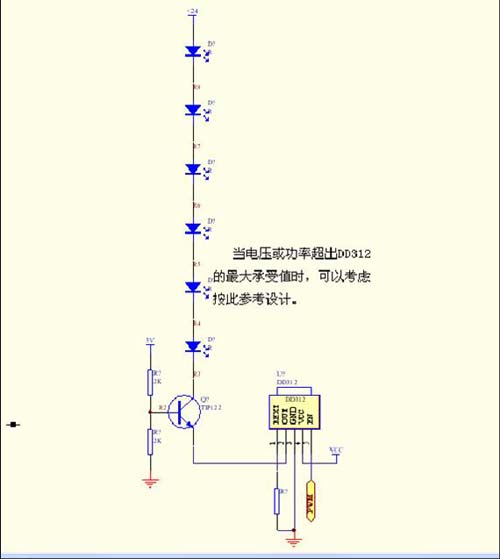

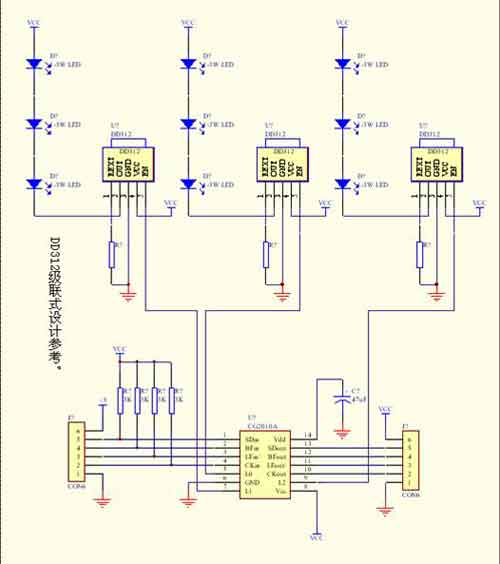

DD312

单通道大功率LED 恒流驱动器

具错误侦测功能

产品概述

DD312是专为大功率LED应用所设计的恒流驱动器.芯片内含恒流产生电路,可透过外挂电阻来设定输出恒流值.透过芯片的使能端可以控制输出通道的开关时间,切换频率最高达一兆赫(1MHz).电流输出反应极快,支持高色阶变化及高画面刷新率的应用.内建开路侦测, 过热断电,及过电流保护功能,使应用系统的可靠性大为提升.

特色

最大输出电流:1A(透过外挂电阻设定)

最大输出承受电压:18V

最大输出使能频率:1MHz

芯片工作电压范围:5 ~ 18V

过电流保护功能

过热断电功能

过热警示功能(SOP8 封装具备)

LED 开路检测功能(SOP8 封装具备)

封装形式

TO-252 或 SOP8(带散热片)
