　　项目名称：上海红星·欧丽洛雅光艺术作品夜景照明工程

　　此项目为2019阿拉丁神灯奖工程类参评项目

　　申报单位：上海艺嘉照明科技有限公司

　　项目地址：上海市吴中路1388号

　　设计单位：上海艺嘉照明科技有限公司

　　施工单位：上海艺嘉照明科技有限公司

　　业主单位：上海新华成城资产管理有限公司

　　项目简介

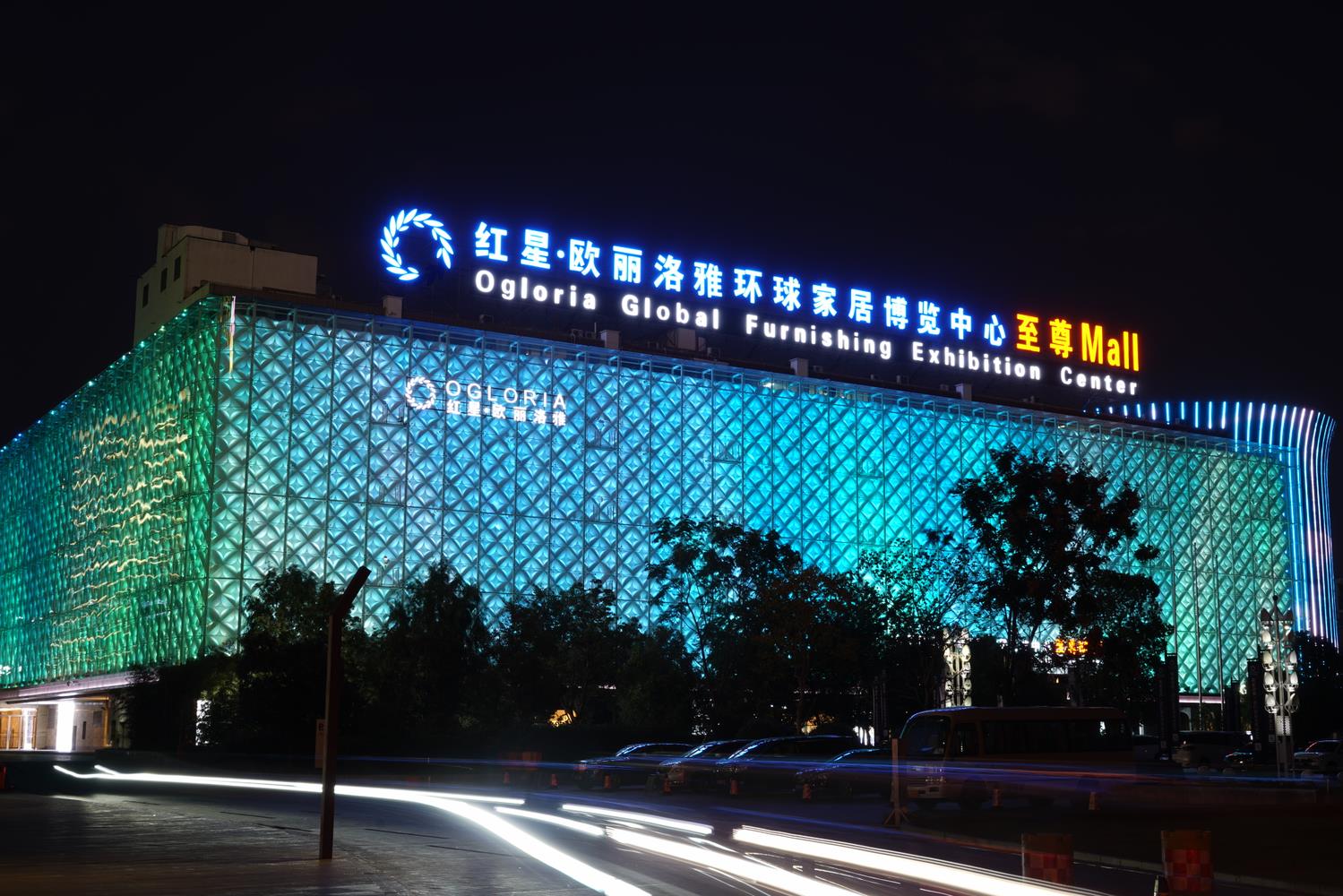

欧丽洛雅规整的建筑造型，花瓣一样盛开的幕墙是一个最大的亮点，照明设计师对灯光的设计着重在于表达花瓣造型的优美，以及花瓣与内部幕墙的层次感。照明设计师与工程师共同合作，完美解决对花瓣弧形面的均匀照射，完美解决照亮下半部花瓣的灯具的隐藏和防眩光，整体效果剔透完美。

团队成员提出建筑物底部投光，设计师认为上部的花瓣不能被照亮，同时层次感不足。花瓣表面安装灯具的方案，设计师觉得外露的灯具必然破坏幕墙的美观。设计师坚持既要表达花瓣的完美和层次感，又不能破坏建筑物的白天完整。

设计师与技术人员紧密合作，在花瓣内部安装灯具，灯具经过精准设计和定制，弧形花瓣被如此完美地表达。

　　照明技术指标

.内容
①　整套近2.7万多套灯具提供和安装调试；
②　整套智能控制系统设备安装、调试及技术支持；
③　智能系统软件开发和调试应用；

2.工作系统相互独立，互不干扰，同时具备相互切换功能给用户体验了不仅仅平常/节假日模式播放节目，更多的是重大节日模式或临时更换场景模式。

3. LED灯具特点介绍
① LED灯具基本参数
LED光源：美国CREE，原装进口高亮度大功率发光二极管（LED）；
LED灯具颗数：6颗；
LED光源类型：大功率LED；
单灯LED灯具最大功耗：10.8W；
LED灯具出光角度：30度、10×30度、20*60度及偏角等多种。
LED灯具工作温度：-20度~55度;
LED灯具工作电压：DC24V。
② LED灯具功能说明
灯罩采用超白钢化玻璃，透光率高，抗冲击力强；
灯体采用铝合金型材，表面阳极氧化处理或按环境背景颜色喷塑处理；
灯具内部采用导热硅胶灌注，既能起到防水的功能，也有良好的散热能力；
灯具可实现256灰度等级，1670万种R/G/B合成真色彩的任意图文、色彩的同步变化；
③ LED灯具多级光通调整互补技术
根据光源到反射面之间的多层结构进行角度多级调整，实现光通的互补，以保证最终效果的纯正。首先通过二次透镜的多角度调整，来保证整个灯具角度方向的一致性，然后通过表面透光材料的折射特性，来校正两侧不同色彩光源的不同角度内的光强的分布情况，结合结构的造型及表面特性，实现最终整体的效果。
④ LED灯具安装说明

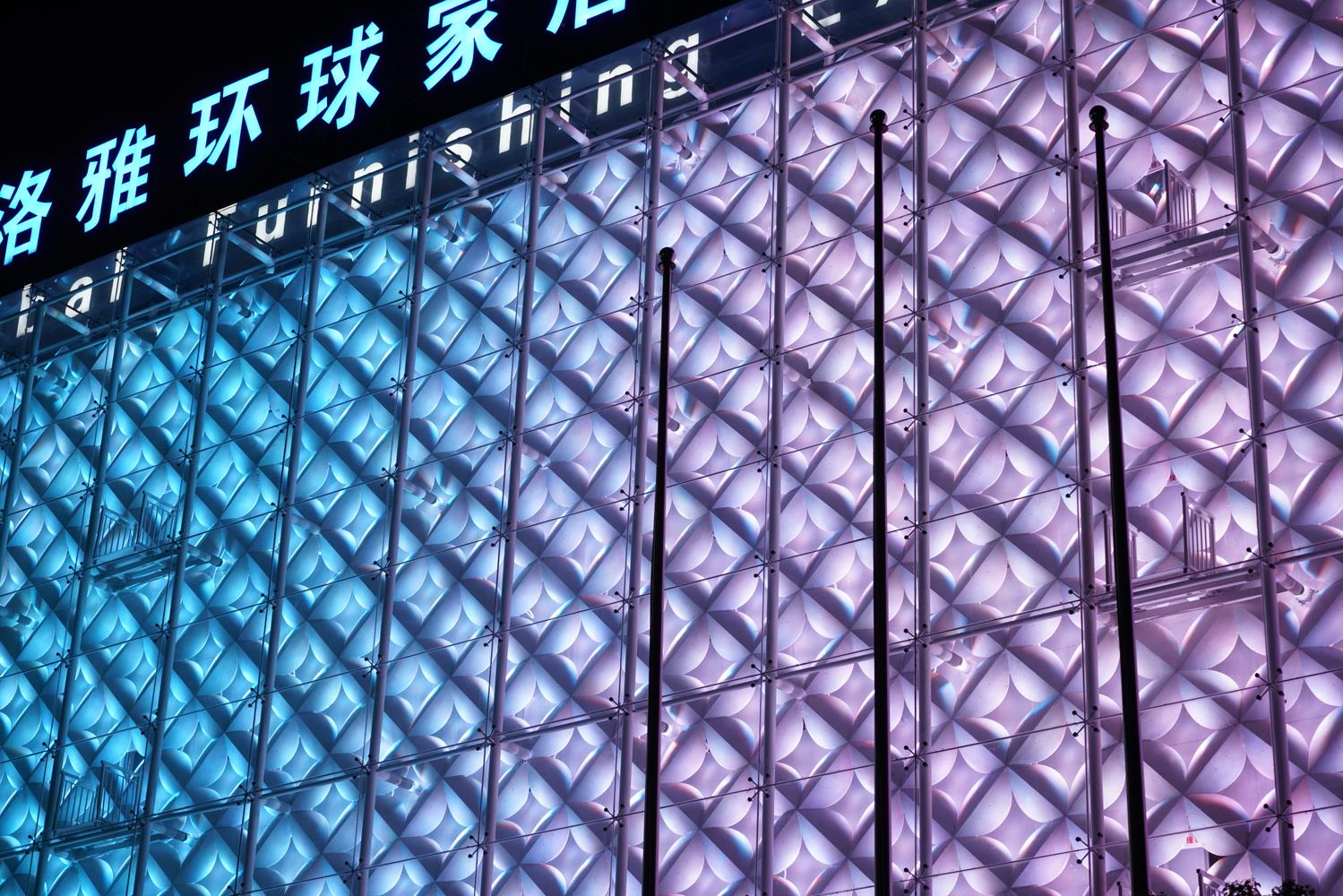

灯具及走线完全安装在幕墙花瓣结构的背部，在花瓣与背部的墙体之间，外有外面所有可视范围内不可见；夜晚灯光通过狭窄的连续圆弧变化的10度范围的透光缝隙，投射到对面的花瓣正面，实现完美的间接光，柔和、高贵、纯正被体现的淋漓尽致。

　　节能措施及效果

1控制调光节能：整个工程所有区域均采用智能控制系统，建筑照明灯具共约27500套，合计功耗约p0 =230KW。节假日期间要求高亮度营造节日气氛，系统根据亮度效果要求，编辑满亮度的程序模式。日常模式时，通过不同场景和系统的节能控制，运行功率鱼尾总功率的30%，合计约为69KW。

2灯具本身节能：照度要求参照《城市夜景照明设计规范》中的现行值，从环保出发，功率密度均小于设计现行值要求；所有涉及到的开关电源均采用节能、高功效型，输出效率均在0.9以上。

3播放效果节能：通过灯光媒体控制软件，根据设计效果要求，编辑制作不同场景模式的播放程序。播放程序设置中，多数时间灯具各控制像素点不满负荷工作，而是根据效果的不同，设置负荷工作的百分比。

4各个分区照明箱均处于负荷中心供电以减少低压侧线路长度，降低线路损耗。

　　照明设计创新点

本次红星·欧丽洛雅光艺术作品夜景照明工程涉及定制化LED灯具和画面更细腻，如果使用以往常规控制或常规灯具会导致画面光效不佳及系统不稳定，照明效果无法保障，故而本工程采用新型采用了智慧照明控制系统，优化技术管理，突出优点如下：
1.灯具采用多级光通调整互补技术，来解决现场结构的色彩的偏色问题；
2.采用计算机辅助管理及网络技术，采用专门的智能型控制系统对建筑的夜景灯光进行集中管理，系统能够高度智能化管理灯光和灯具设施，实现对灯光、灯具设备的统一遥控开关灯管理，通过监控中心对信息进行记录和处理。
3.具备智能终端控制服务功能，开发专门的智能终端设备控制软件，直接使用手机、IPAD等智能终端，实现远程照明控制等功能；
4.智能灯具针对幕墙专业研发，采用定制角度透镜，同时利用透光材料的折射特性，对角度进行校正来调整优化不同色彩光源之间的间隙硬性问题。

　　项目实际运行评价

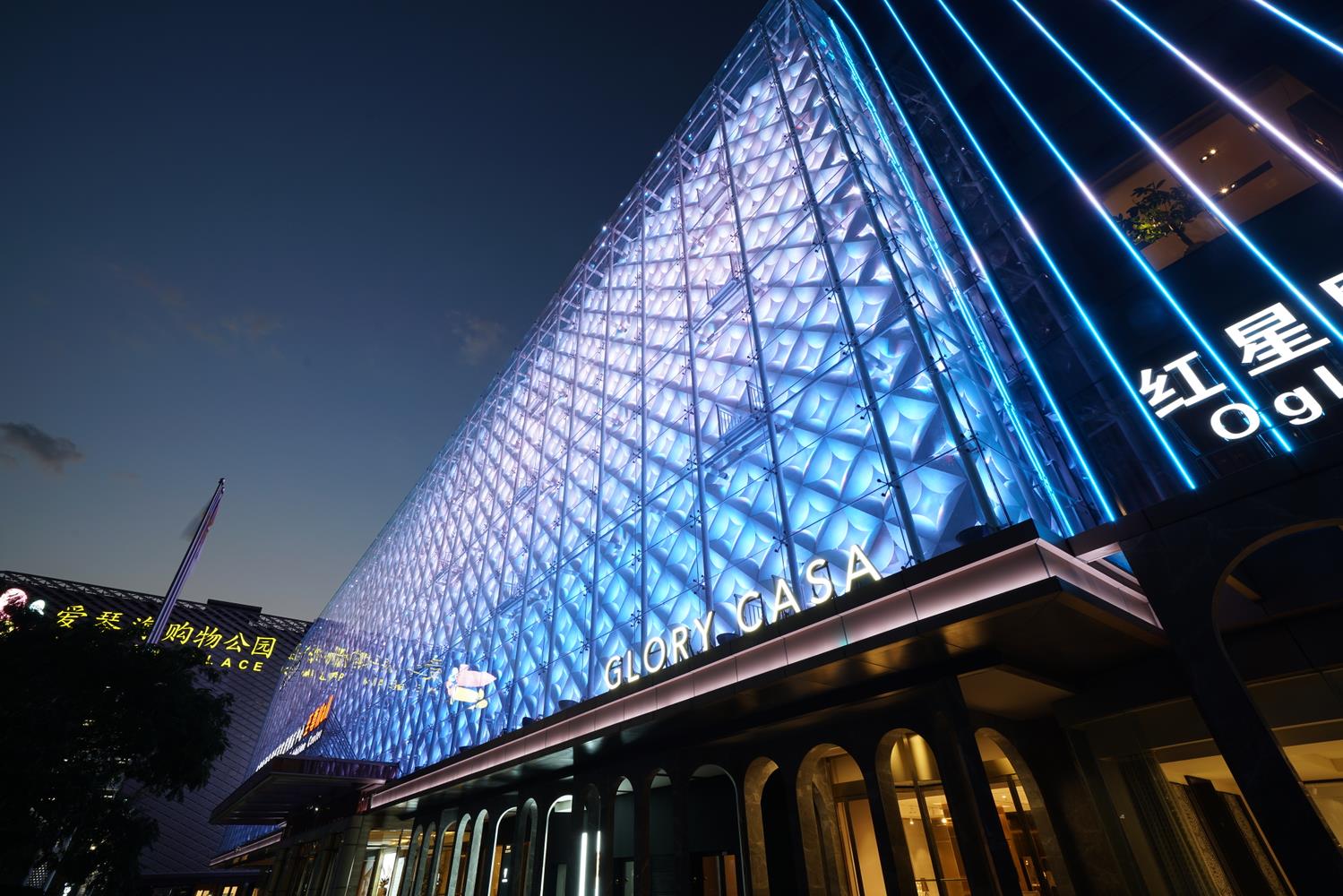

上海红星·欧丽洛雅光艺术作品景观照明工程于2017年11月顺利竣工，是建筑改造工程。项目设计及实施过程中充分利用见光不见灯、节能环保的实施方案，积极采用智能灯光控制技术，完美实现了城市夜景氛围提升，具备照明功能独特风貌的和谐统一，使得建筑物重新焕发勃勃生机，其玲珑剔透的夜景效果，美轮美奂。

项目完工之后大大提升了建筑物的档次，欧丽洛雅作为上海最高端的家居卖场，夜景效果成为匹配行业地位的象征之一，非常令人满意。

建筑景观照明效果达到了照明设计要求，夜景效果高度肯定，整体功率控制很好，节能效果明显，成为了上海家居卖场的标志性景观夜景灯光。
