【项目名称】延安市市级行政中心照明工程
【业主单位】延安市市直机关事务管理局
【设计单位】中国建筑西北设计院光环境艺术设计研究中心
【深化设计及施工单位】陕西天和照明设备工程有限公司
【项目地址】延安新区(北区)
延安市市级行政中心及市民服务中心夜景照明工程项目,自项目竣工顺利亮灯后,不仅符合照明设计师对项目照明设计的目的,得到项目业主单位的认可,而且荣获亚洲照明设计师协会“2016年亚洲照明设计奖优秀奖”殊荣,为革命圣地——延安增添一抹“靓丽”的风景。
项目简介??

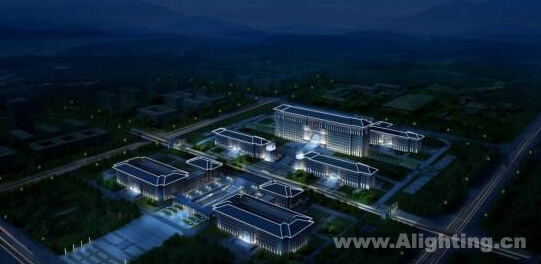

该项目正处于延安新区规划中的北区行政中心区,总投资18亿元,总用地规模116公顷,总建筑面积为29.9万平方米。项目于2016年4月完成竣工,投入使用后,不仅担当民政服务中心的重任,也为市民提供一个城市公共开放空间。
??设计理念
1 设计主题
项目照明创意构思以“革命圣地增新辉,光耀高原谱未来”为主题,融合延安深厚的革命底蕴,以及陕北黄土高原热情的民风民俗。利用创造性、具有表现力的灯光形态,以一种绚丽的姿态表现行政中心洋溢的活力。通过不同的夜间灯光模式增强夜间空间可见度,同时塑造政府严肃、端庄、大气的形象,让观赏者过目难忘。
2 光效分析

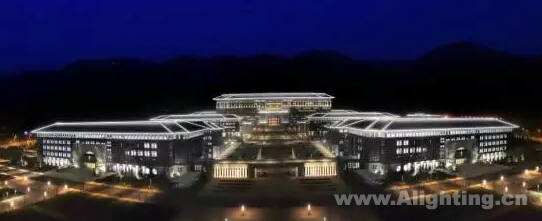

为打造行政中心成为延安市夜间地标性灯光建筑,在综合考虑项目协调性和分析各种灯光试验结果后,照明设计师决定在的屋顶部位采用4200K高光效LED为光源对建筑群落的屋脊、斜脊等部位进行勾画,对建筑窑洞式入口大门、窗户等细部进行灯光“细部刻画”,以突出建筑风格和地域特色。整体上,通过对建筑尺度划分,给人远近高低各不同的夜景美感。
??节能措施
1 选用环保低碳LED照明产品
设计中大量选用绿色环保低碳的LED照明产品,采用韩国爱瑟菲(ASF)智能照明控制系统进行实时灯光场景模式控制。该系统具有三大功能,能有效达到绿色照明效果。延长灯具寿命:
智能照明控制系统采用缓开启及淡入淡出的调光控制,可避免对灯具的损害。
场景控制:
场景可预先设置,切换时淡入淡出,使灯光柔和变化。另一种控制是时钟控制,可使灯光按日出日落等时间设定规律变化。
节约能源:
亮度传感器可自动调节灯光强弱,移动传感器当人进入传感器感应区后灯光渐亮,当人走出感应区后灯光渐灭,达到节能效果。
2 场景细分灯光模式
全年模式:
按平日、一般节日、重大节日三个模式
全天模式:
18:00-21:00——全开模式;
21:00-22:30——轮廓灯及地埋灯;
22:30-06:00——开启功耗极小的屋顶轮廓灯;
06:00——关掉所有灯具
3 大系统集中控制
照明控制系统与楼宇控制连接,通过标准的OPC通讯接口协议与楼宇BA系统或BMS物业管理系统无缝接入,可实现实时监控亮灯状态,方便后期维护管理及使用。
??环保安全措施
1 绿色照明措施
·95%以上灯具使用LED照明产品
·对屋檐铝单板照明灯具采用非对称截光型配光、加装磨砂灯罩,避免产生高光亮点
2 电气安全措施
·在所有人手能触碰到灯具线路均加装剩余电流保护器
·LED灯具开关电源设置在保护箱内,箱内加装短路保护开关,并在低压出线侧加装直流空开保护低压线路安全
·所有LED灯具均采用低SELV(安全特低电压 )供电
·对埋地灯具做好了排水措施,避免灯具、电线长时间浸水而引起故障
