　　申报单位：杭州鸿雁电器有限公司

　　此项目为2015阿拉丁神灯奖工程类参评项目

　　本案例是2015年阿拉丁神灯奖工程类参评项目上海普天信息产业园夜景照明工程。“新”代表了上海普天信息产业园的企业性质、文化、风格，项目坐落于“创新乐园”徐汇区，整个项目所用基地总面积为近十万平方米，总建筑面积为二十余万平方米。

　　项目名称：上海普天信息产业园夜景照明工程

　　项目地址：上海市徐汇区漕河泾开发区宜山路700号

　　设计单位：杭州鸿雁电器有限公司

　　施工单位：四川菲力士照明工程有限公司

　　业主单位：上海普天科创电子有限公司

　　项目简介

　　“新”代表了上海普天信息产业园的企业性质、文化、风格，项目坐落于“创新乐园”徐汇区，整个项目所用基地总面积为近十万平方米，总建筑面积为二十余万平方米。规划有管理服务区、总部经济区、产业发展区、创新开发区、商业配套区，在园区内形成信息科技产业的研发、中试、制造、协作、配套的产业链，以建成一个信息产业集聚的精品科技产业园。其中二期包括8栋有着现代化风格的建筑楼体。楼体采用框架及框筒结构，墙体采用主砌块及辅助砌块砌筑。项目设计通过依托现有浓厚的商业氛围，借助得天独厚的区位优势，将整个产业园打造成集餐饮、娱乐、休闲、办公于一体的多功能现代城市中心。

　　照明技术指标

　　此次夜景照明工程所用灯具全部采用第四代全新LED光源，节能、环保、健康，共使用1440余盏LED灯具，主要包括定制设计的LED线条灯、LED大功率投光灯、LED洗墙灯等。其中主楼立面平均亮度值仅为2.3cd/m2，功率密度值低至0.57W/m2。项目总体照明设计立意“一动七静”，主体“动”体现科创动力，裙楼“静”体现思维沉静，动静结合。

　　LED线条灯单灯12W/24V，色温为4000K,带定制的防眩光板，对楼体的屋顶沿口进行打光，光隐匿在建筑中，仿佛室内溢出的光将建筑的立体感、色彩感更加明晰地表现出来，檐口的光晕柔和亲近，见光不见灯。

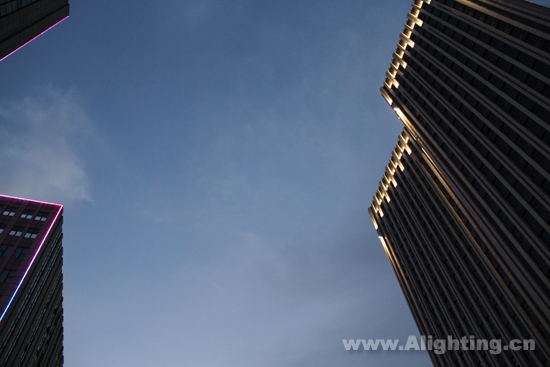

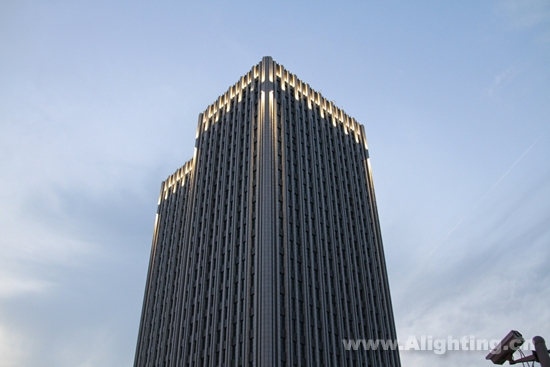

　　LED投光灯单灯40W/220V，立柱处打光，烘托园内氛围;主楼采用180W/220V的LED投光灯作为重点刻画，在楼梯边界处雕琢数笔，笔锋由浓转淡、由明变暗，体现整体韵律，给人一种向上的动力，灯具总数量为65盏，4000K，IP65。

　　整个夜景照明工程分多级控制模式，有手动控制、自动控制、节能模式、节日模式等，采用三相五线制电源供电。照明用电在节日模式时为36.04KW，一天运行3h，共耗电约108KWh;在节能模式时为12.08KW，共耗电约36KWh。

　　点击下载

　　>>>工程图纸

　　>>>灯具资料

　　节能措施及效果

　　1)工程所用灯具全部采用LED灯具，为第四代节能的发光二极管光源，单颗光源耗电每小时为0.001度。发光二极管平均使用寿命达5~10年，大大降低灯具的维护费用，替换下来的光源不会污染环境及水源。LED灯具经过测算，比传统灯具光源节电率大于40%。

　　2)所有灯具采用分级控制，设置有平日模式、节日模式等。在平日工作模式下，整个工程所用灯具保证主体照明效果及基础的园区氛围烘托，从而降低能耗，此工作模式下的耗电量仅为节日模式下的1/3。照明工程采用自动控制模式，对石英定时器进行设定每一电源支路的时间。当时间信号输入时，定时器就发出控制信号给相应的断路器，从而控制电源支路的工作时间;当无时间信号输入，定时器就发出信号给相应的断路器，改变及关闭电源支路的电源输入，从而关闭相应电源支路上的灯具工作。业主可以根据需求(临时或其它)自由支配灯具的亮灯时间，提供了降低电量的多种途径。

　　3)对所有采用的变压器进行检测，采用功率因数高、转化效率高的变压器，同时对其输出电压进行检测、调档，从而使输出电压为额定值。若变压器无法调档，采用节电器进行降压节能，从而降低输出线网上的损耗值。

　　照明设计创新点

　　1)照明总体设计利用中国绘画的手法和精髓来体现现代建筑的意境和美感，立意为“一动七静”，同时为考虑降低对周边居民的夜间影响，主体高楼灯光少而精，以线代面，虽是线其实面，在楼梯边界处雕琢数笔，笔锋由浓转淡、由明变暗，其余“留黑”，体现整体韵律;裙楼利用隐匿的光表现建筑的立体感、色彩感，光晕柔和亲近。

　　2)工程所用的LED洗墙灯采用结构防水的技术，36W/24V，LED光源，整灯防水防尘达到IP65。传统灯具的防水基本上采用胶水灌封的技术，会对LED光源的色温、散热有着一定的影响，会导致灯具在使用过程产生色温偏移的现象。而采用结构防水技术可以回避灌胶带来的缺陷，从而使得灯具的出光效果在工作过程中始终如一。

　　3)工程所用的LED线条灯采用三重光学处理，12W/24V，灯具内部采用LED光源，对光源、透镜、反光板三个方面去处理。对光源进行一次透镜处理，对显色性的R9进行分选，将色温的差异控制在正负200K之内;二次光学处理就是采用非对称性透镜，将光源的中心光强均匀到分散到两侧;三次光学处理就是采用根据建筑和窗户的高度，将灯具发出的光引导到上方，避免将光线沿直线投射出去，从而达到光线柔和的效果;
