申报单位：北京良业照明技术有限公司
项目信息
项目名称：昆山文化艺术中心一期建筑外立面照明(LED照明等)
项目地点：昆山市前进西路1850号
施工单位：北京良业照明技术有限公司
项目负责人：唐飞
【推荐人：肖佰彪】
肖佰彪【博客】
北京良业照明技术有限公司总经理。
照明行业资深从业者，有多年以上大、中型企业的运营和管理工作经历，熟悉照明行业的动态，拥有统揽全局的系统规划能力。敏锐的照明产品洞察力、良好的分析决断力。熟悉照明行业及相关产品专业知识、照明规范、专业技术，对照明项目有极强效果把控、分析能力。
2006年-2012年 良业照明总经理助理
2012年至今 良业照明总经理
1、项目简介
本案例是2014年阿拉丁神灯奖工程类参评项目——昆山艺术文化中心一期建筑外立面照明设计。昆山文化艺术中心是由昆山城市建设投资发展有限公司投资建设，北京市保利剧院管理有限公司接洽管理的重点文化建设项目，也是昆山市唯一一座专业演出艺术场馆，它坐落在西部副中心，地理位置优越、交通便利，位于城市森林公园南侧、体育中心西南侧，与体育中心隔水相望，环境优美。是昆山市建设完善“一体两翼”格局的重要步骤。
文化艺术中心一期建筑总面积71255.8平方米，由中国建筑设计研究所国内著名建筑大师崔恺担纲设计，地上4层、底下3层，整个建筑选取昆曲和并蒂莲作为母体，沿水体曲线布置具有水乡的“神韵”。整体建筑包含大剧院和会议中心、影视中心、配套车库，是集文化交流、会议、展览、休闲、娱乐等多功能为一体的综合性文化建筑。
昆山大剧院
昆山大剧院为昆山文化艺术中心主体建筑之一，总面积43018平方米，内部设有大剧场、多功能厅、高档贵宾厅、会议厅、新闻发布厅。同时配有VIP化妆间、普通化妆间、排练厅、贵宾接待室等多项服务设施，可满足国内外大型文艺演出、音乐会、会议等各种文化需求。
大剧场观众席共设有软席座椅1400座，分为上下四层，配有静音、独立空调，保证观众宽松舒适的欣赏空间及良好的视听效果。剧场内采用镜框式舞台，舞台平面呈品字型，整个演出区域由乐池、主舞台、左右侧车台和车载转台组成，可作平移、升降、倾斜、旋转等变换，满足演出院团高标准舞台设计要求。剧场配备温格尔活动舞台反声罩，罩内面积为170m，可以容纳120人大型乐队。数字调光台、数字调音台和电脑灯控制台等主要设备，均采用国际知名品牌，能充分满足音乐剧、芭蕾舞剧、歌剧、话剧、交响乐、戏曲及综艺汇演等演出需求。
多功能厅舞台总面积292平方米，可根据不同演出要求进行台型变化，容纳270人左右观演，地面由21块可升降模块组成，舞台机械可根据演出、活动需求快速、安全和方便地转换舞台和座椅的布局。主要用于昆曲等戏剧类演出、艺术讲座、论坛以及艺术普及活动，此外也可满足企业新闻发布会、各类活动秀等需求。
[NT:PAGE]

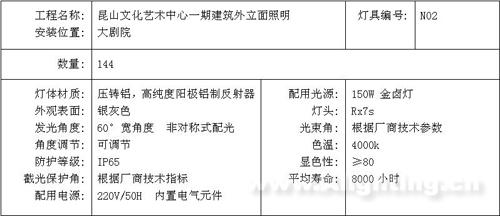

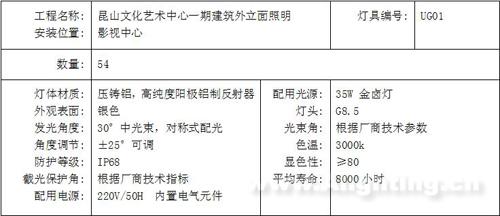

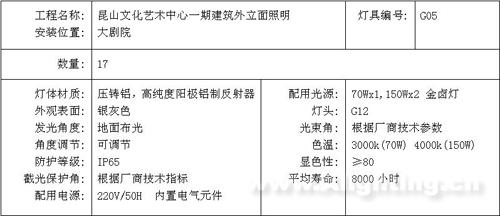

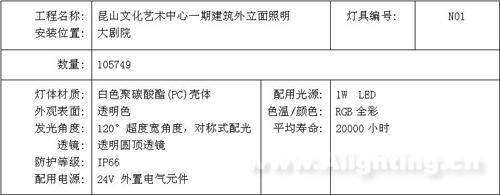

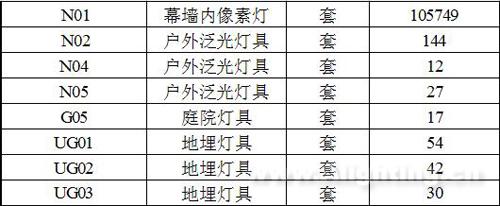

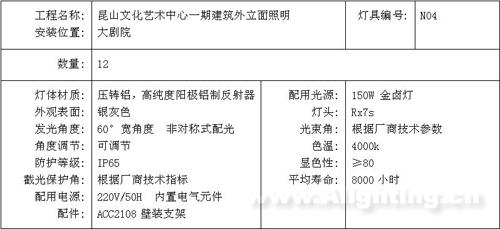

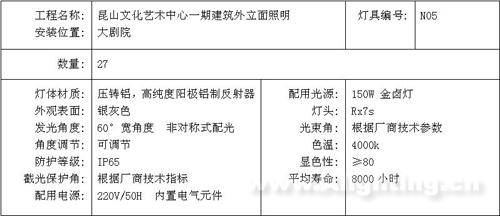

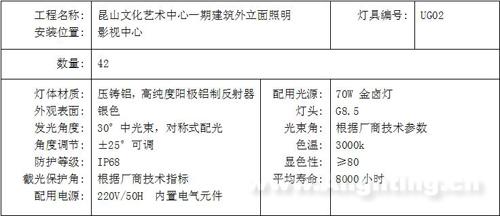

2、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
[NT:PAGE]
3、照明设计理念、方法等的创新点：

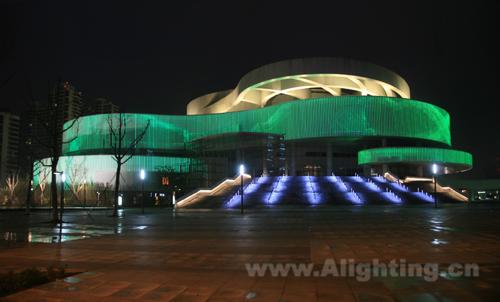

真正建筑夜景照明设计应该是一种逐渐步入灯光环境艺术领域的学科。在昆山文化艺术中心项目夜景灯光的设计中，灯光设计师正是立足于这一设计思想，将“夜景照明”提升为“夜景艺术”，充分运用各种现代照明手段及控制技术，创造出极具艺术感染力的建筑夜景景观。

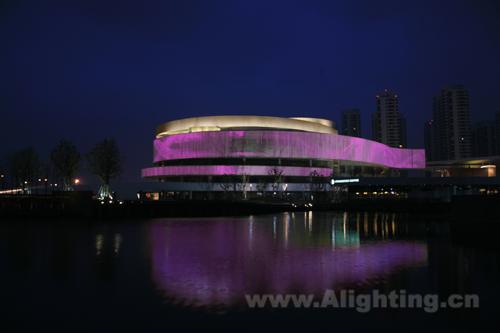

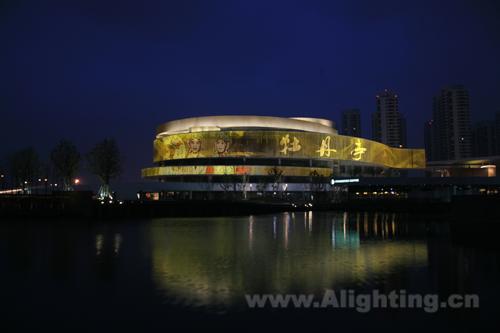

昆山文化艺术中心是建筑大师崔恺的设计杰作。建筑形体的灵魂来自昆曲水袖意象，所以夜景灯光既要表现出建筑基本的出水芙蓉似的静态美，尤其要表现出“水袖”的灵动之美。对于建筑的静态效果，用常规的泛光照明即可实现，比较容易处理。但要表现“水袖”的灵动之美，则需要花费一些心思。为此，来自德国LEXO的灯光设计师想到了将智能灯具藏入建筑外表面的金属装饰穿孔幕墙中，通过灯光控制系统控制灯具明暗和颜色变化，从而在幕墙上形成动态图案的想法。LED灯具体积小巧、长寿命、颜色及亮度可控的特性是智能灯具不二选择。通过设计前期幕墙反复小样模拟试验，选择的LED灯具竟然能够正好完全隐藏在金属幕墙里，而其发出的光打亮了邻近的金属孔，可以组合出完美的图案。这一灯光设计的领先之处在于幕墙上形成的图案是用间接光组合而成的。相比常规的LED大屏显示(LED光源直视发光)，间接光就显得相当柔和，饱满和安静，正好锲合昆山文化艺术中心艺术化的氛围。
4、照明设计中节能措施：
为积极响应国家节能减排的环保政策，照明工程中大量采用了LED 产品，LED 节能产品在所有灯具中的应用占到了90%以上，同时智能控制技术也得到了大量的应用与体现。
1)优质LED 芯片：项目中选用高效超亮芯片。良好的热设计和降额设计，降低结温，提高光效通过良好的热通道设计和工作电流的降额措施，降低LED 的結温，提高LED 光源内量子效率。在光学上严格控制配光，使灯具实际出光率最大，从而满足动态颜色变化时效果要求，并充分考虑周边光环境亮度，合理制定各投光面、发光面照度、亮度标准，达到远、中、近 实际最佳景观效果。
2)高效率供电系统：减少插入损耗、高电压传输，降低线路损耗、系统灯具均采用24V DC 的供电电压，以减少电源到灯具的线路损耗、高效率的AC/DC 变换器，降低电源损耗、PWN 灰度控制技术，保持LED处于高效率稳定工作点，设计采用了可以直接进行PWM 控制的高效恒流驱动模块，有利于在高效率下保证LED 工作点的稳定。
3)全面的控制系统：深化设计与实施时严格按照区域功能分区并按灯具类别结合不同时段场所不同需求，按场景控制，同时充分结合控制系统可对单灯可调光、开关控制特点，从而实现动态节能。
4)实施单点安装控制技术，减少杂散光的输出，提高光能利用率：通过安装位置和角度的精确调整，使灯具射出光线更有效地到达目标。提高照明的有效性。
[NT:PAGE]
5、设计中使用了哪些新技术、新材料、新设备、新工艺：
LED灯具与金属幕墙的结合安装也着实让深化设计的工程实施方北京良业照明花费了好一番心思。最后，通过对双层金属幕墙结构深入地研究和现场持续的安装试验，北京良业照明设计发明了滑轨架子安装法。在金属幕墙里找到了唯一的安装通路，避开幕墙结构中碍事的螺栓，将预先固定好LED灯具的滑轨安装架子巧妙地滑入双层金属幕墙中，使数量庞大的LED灯具安装俨然变成了一种享受。

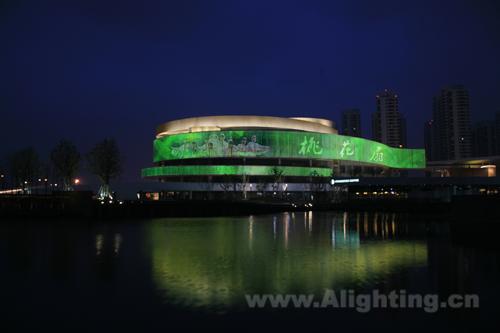

昆山文化艺术中心LED夜景照明的播放场景是项目成功的关键因素。工程实施方积极与业主、建筑师、灯光设计师等相关人士沟通，精心策划播放场景。昆曲水袖/江南水墨/风/荷/雾/水波等场景将出现，抽象唯美是场景的主要基调。得益于采用的国际领先的飞利浦照明LED场景编辑与播放系统，场景的无穷变化直至各方最终满意成为可能。
6、照明设计中使用了哪些环保安全措施：
1)功能的环保安全措施：指照明质量可靠性，灯具在照明时尽量减少或杜绝眩光，在选取灯具时，充分考虑灯具的投射角度、投射范围、合理控制灯具安装高度，使人们不论在地面还是建筑中，均没有眩光。所用照明设备均达到国家相关规范的认证，灯具的防护等级均为IP65 以上，电气等级III 级。
2)结构环保安全措施：所有照明设备(包括电器部分)均采用高强度的结构设计：安装方面采用很强的固定件，使设备不会因风吹等自然因素而导致螺丝松动或灯具、管线的脱落，无论灯具的安装及后期的维护都方便操作。
3)材料环保安全措施：所有照明设备均选用国家优质材料无毒、防火、绝缘、耐腐、耐高低温、耐老化的材料，有效延长使用生命，不至于断期内出现漏电，设备坠落等事故。
4)电气设计环保安全措施：所有照明设备均做完全接地处理，如控制箱安全接地、灯具外壳接地、管线和线槽的接地处理等。选用的电器部件均符合国家安全标准，而且具有空载保护、短路保护、过载保护、过热保护等。
