申报单位：广州奥迪通用照明有限公司
项目信息
项目名称：重庆江北区景观路灯改造工程
项目地点：重庆江北区
产品及技术供应商：广州奥迪通用照明有限公司
项目负责人：王雪松
【推荐人：关旭东】
关旭东【博客】
广州奥迪通用照明有限公司总裁兼CEO
1988年毕业于上海交通大学
2010年华南理工大学管理学院EMBA
在照明行业、出口贸易领域有丰富的管理经验。
经过多年努力，使AD照明成为中国建筑照明领域的领先品牌，先后成为北京奥运会、上海世博会、广州亚运会、深圳大学生运动会，以及国内外众多标志性建筑的照明产品供应商。
1、项目简介
本案例是2014年阿拉丁神灯奖申报项目——重庆江北区景观路灯改造工程。嘉陵江先天的丰富水资源和江景资源，是江北区的天然名片，从总规上划入两江新区，从而给建设升级带来新机遇，未来的沿线将成为富人区的拓展地带和政府的重点打造地带，房地产开发正处于蓬勃发展阶段。
此次改造立足以民为本和打造国际文化旅游名城大局，把保证迎宾路夜间照明功能与增添景观灯饰夜间美化功能有机结合，不仅方便了市民夜间出行，也为广大市民和外地游客夜晚休闲娱乐提供了好去处，提升了包公湖景区的亮化品位。进一步丰富了迎宾路夜间亮化景观的内涵。

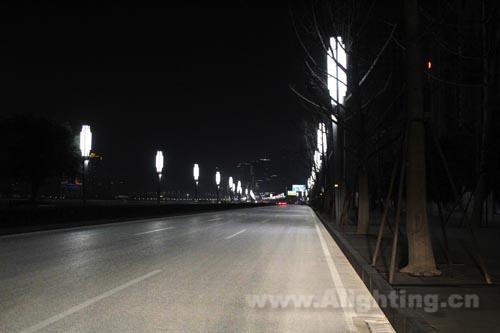

重庆北滨路一段(长约4.3公里)，原设计有景观照明灯328杆，每杆装有LED景观灯4支，由于原设计缺陷及用料等问题，在使用一年后陆续出现了不亮、闪烁、发黄、破损等问题，严重影响到道路景观，同时灯具维修量极大。为此当地政府部门提出了对北滨路景观灯进行升级改造的要求。
依照政府对改造的要求及原灯具所暴露出来的问题，我公司依照现代智慧城市的理念对重庆北滨路景观照明方案进行了重新的设计，在尽量少的投资量及保持原道路景观照明风格不变的前提下对方案作出与之前不同的修改：1、加入节能减排元素;2、加入行车道照明元素;3、加入灯具延寿元素，使北滨路的景观照明更加符合现代智慧城市的要求。为此我们引入了智能直流集中供电系统，整体化散热结构，高透光的光扩散板，内调节角度车道投光灯等，使之符合我们的设计要求。而北滨路景观照明项目改造后的效果也证实了这些新引入的元素对于项目符合我们的设计理念是非常重要的。
2、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
灯具参数：

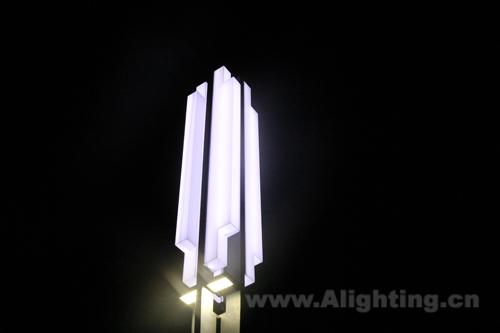

1、景观灯：
功率：70W(Max)
工作电压：230VDC～260VDC
光源：三星 5730
色温：4000K
防护等级：IP65
工程使用数量：1300PCS
2、投光灯：
功率：70W(Max)
工作电压：230VDC～260VDC
光源：Cree XP-E
色温：4000K
防护等级：IP65
工程使用数量：650PCS
[NT:PAGE]

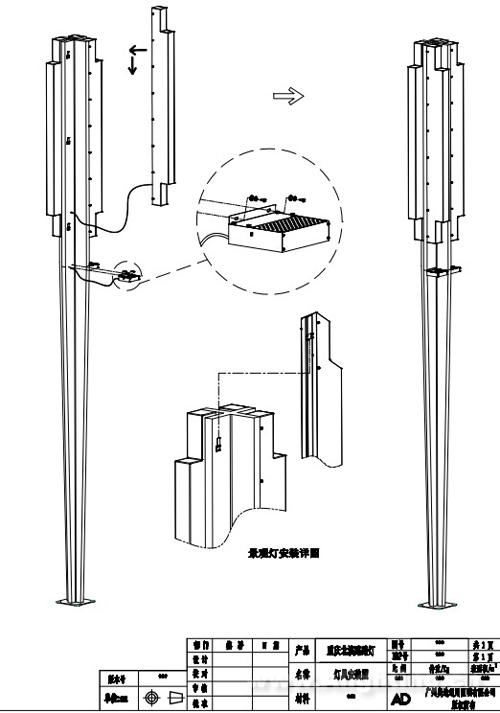

考虑在不改变原有灯具外观前提下使整灯满足功能性照明需求，在原灯罩下方的灯杆靠公路面加装两个定制的LED模组。本模组外形、颜色和整体灯具风格相同，使用进口品牌LED大功率产品，单个模组功率为50W，且该模组采用道路照明路灯配光方式，同时确保模组防护等级达到IP65。
LED集中供电驱动模式，就是将高压交流市电在落地的集中供电柜中转化成高压直流，然后输送到LED灯具，也就是说将原有的配电柜更换为AD集中供电驱动柜(A柜)。由于在灯具中仅安装简单的固态恒流电路，其使用寿命与LED本身的寿命相当(约50000小时)，从而解决了灯具本身元件的寿命匹配问题。
LED集中供电驱动模式，将所有易损驱动单元集中到落地的集中供电柜中，一个电箱为多盏LED路灯提供电源，内部系统采用N+1冗余备份设计理念，提高系统可靠性，电源模块都具有热插拔功能，如果损坏可直接在落地集中供电柜中带电更换，方便快捷，实现永不断电效果。
三、设计中的创新点及节能措施
1、直流集中供电系统：在整体项目中我们引入了智能直流集中供电系统，将灯具由一般的交流市电供电改为直流供电，以达到项目节能及智能控制的目的及符合现代智慧城市的要求。该系统会依照项目的地理位置日出日落时间自动调节开关灯时间，并能按照设定在夜深时分分段调低路灯的照度，降低能源消耗。系统还设有光感控制系统，可以保证在非正常天气情况下自动亮灯。同时系统还设有远程手机控制系统，方便路灯管理人员在任何有手机信号的地方对整个系统的开关或灯具的亮度进行实时控制和调节，方便简单。集中直流供电系统电源模块间的自主均流技术及模块冗余技术，确保了整个供电系统的可靠性，减少不亮灯的情况出现。
2、良好的散热结构：原灯具的设计基本上没有考虑到LED芯片的散热问题，致使灯具只使用一年光衰现象就十分严重，故在项目改造时将整体铝合金支架用作光源的散热板，热沉余量大，同时在灯具结构设计上留有通道，在安装后与灯杆结合形成自然抽风系统，加速将光源发出的热量带走，从而降低LED光源的工作温度，保证光源的使用寿命，经实测在正常工作情况下，LED光源的工作温升只有20度左右。
3、光扩散PC面罩：原道路景观灯使用的是PMMA磨砂面罩，在改造时我们将其更换成高透光的光扩散PC面罩。由于透光率的提高，使到在相同的照度情况下可以减少灯具的功率，从而也减少了能源的消耗，实际使用过程中新灯具的额定功率只有原灯具的70%，达到改造升级的要求。同时由于PC材料的耐候性及抗UV添加剂的应用，使到面罩的耐用程度有了很大的提高，减少了日常维护的工作量。
4、内调角度的车道投光灯：为改变原道路照明系统对车道照度不够的现象，在对项目改造时增加了专用于车道照明的投光灯。为保持原道路的装饰风格不变，投光灯只能是做成方形且在安装时不能有倾角，为确保不同宽窄的车道都有最佳的投射效果，投光灯设计了一般比较少用的内调节角度结构形式，在安装后可以根据车道的数量不同来调节投光角度，使车道路面的照度达到最佳状态，同时也由于调节角度时不会影响到投光灯的形态，从而也保证了道路的整体风格不变。投光采用的一体化结构光源模组散热良好，配光精确，防护等级达到IP65，使到投光灯的使用寿命版得到保障。
5、项目改造时已经将环保概念贯穿到产品设计当中，改造后的产品所用材料95%以上是可以再次回收利用的，减少二次污染排放物。
申报单位
广州奥迪通用照明有限公司(简称AD照明)始建于1987年,自建立以来一直专注于城市与建筑照明领域，积累了丰富的研发和生产经验，产品可靠性、稳定性得到市场一致认可，先后成为北京奥运包括鸟巢在内的多个场馆、上海世博会28个场馆、广州新白云机场等10个机场、广州亚运会场馆、深圳大运会场馆和国内外众多标志性建筑照明产品的指定合作伙伴。经过20多年的技术积累和经验沉淀，AD照明已成长一家科技创新为先导，掌握核心技术、拥有自主知识产权、自主品牌的建筑照明产品制造商和照明产品综合解决方案的供应商。
AD照明一直坚持技术创新和模式创新，为此投入大量资源进行自主创新实践，并与欧洲多个优秀的产品设计团队建立了长期的战略合作关系;目前公司已拥有70多项知识产权成果，包括了发明专利12项(3项已经公示)，软件著作权和实用新型专利近40项等，以上成果完全符合科技部十二五规划中重点发展和突破项目的范畴。
AD照明拥有二十多年专业产品制造经验，为多个世界顶级品牌代工制造产品，拥有完善齐全的生产设备和检测实验室;稳定严谨的品质管理体系;成熟便捷的供应链。富有经验和责任心的管理团队。富有创造力和实施能力的研发和技术团队。能灵活快速的满足客户的需求。
项目负责人：王雪松
