申报单位：深圳市金达照明股份有限公司
项目信息
项目名称：沈阳奥体万达夜景照明工程
项目地点：沈阳市营盘西街东侧，位于金卡路以南、银卡路以北、天坛南街以西
施工单位：深圳市金达照明股份有限公司
项目总负责人：黄永东

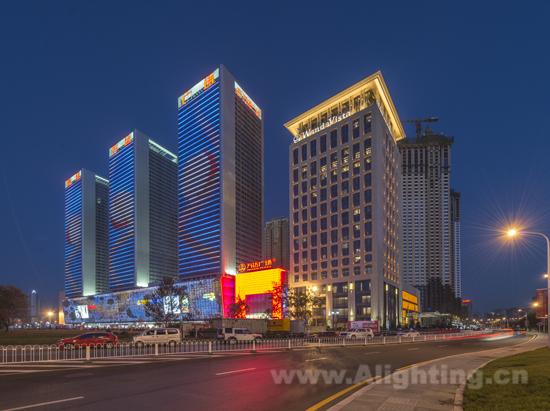

本案例是2014年阿拉丁神灯奖申报项目——沈阳奥体万达广场夜景照明工程。沈阳奥体万达广场的总规划用地总面积约为7.11万㎡，总规划建筑面积约56.32万㎡。该项目地上建筑面积44.32万平方米，地下建筑面积12.00万平方米，由百货楼、娱乐楼、室内步行街、室外步行街、商务酒店等构成的大型商业综合体、蜡烛写字楼、六星级酒店等。
[NT:PAGE]
二、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

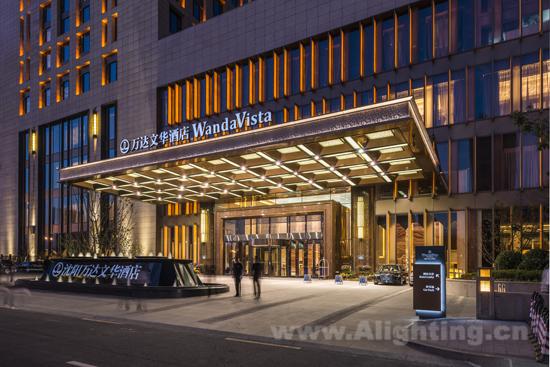

沈阳奥体万达广场总占地面积为56.32万平方米，夜景照明的灯具选型有LED点光源数量为134836颗，主要用于大商业北立面。金卤投光灯150W 24套、400W 48套主要用于大商业门头上方内部投光和北立面灯杆投光。LED洗墙灯0.3w * 48pcs =14.4W 410套主要用于大商业二层飘檐两侧。LED大功率洗墙灯3 w * 36pcs =108W 171套主要用于大商业东西入口钢丝网背后。高压钠埋地灯150W 8套主要用于大商业东门头。金卤筒灯150W 38套主要用于东西入口雨蓬。金卤筒灯70W 98套主要用于大商业飘檐。高压钠埋地灯150W 25套主要用于六星级酒店建筑首层地面。LED线形埋地灯3w * 5pcs =15W 520套主要用于六星级酒店建筑立面窗框。高压钠投光灯250W 90套主要用于六星级酒店建筑顶部,二层雨蓬上方。LED投光灯3w * 9pcs =27W 26套主要用于六星级酒店顶部外立柱。特制壁灯28w*12pcs =336W，35W*1PCS=35W 5套 主要用于六星级酒店主楼五层立柱。LED洗墙灯0.3w * 48pcs =14.4W 1300套、0.3w * 15pcs =4.5W 156套主要用于六星级酒店门头窗间灯箱内。LED洗墙灯0.3w * 48pcs =14.4W 320套、0.3w * 24pcs =7.2W 160套主要用于六星级酒店门头雨棚。LED小功率洗墙灯48pcs *0.3 w=12W 57套主要用于六星级酒店雨蓬边缘洗墙。金卤筒灯 150E 27套主要用于六星级酒店西面雨蓬。高压钠地埋灯150W 6套主要用于商务酒店建筑北立面投光。LED线条灯0.3w * 60pcs =18W 91套、0.3W*36PCS=10.8W 182套主要用于商务酒店建筑东立面窗间隔。LED星光灯0.3w * 5pcs =1.5W 52套 主要用于商务酒店建筑北立面。高压钠投光灯 400W 16套主要用于商务酒店北立面立杆投光。金卤投光灯1000W 24套主要用于公寓楼四角立面投光。金卤投光灯250W 156套主要用于建筑顶部架构。LED线形埋地灯3w * 3pcs =9W 2592套主要用于立面窗间格栅外洗墙。LED线条灯48pcs*0.3w=10W 3633套、24pcs*0.3w=5W 111套、16pcs*0.3w=3W 111套主要用于公寓楼北立面投光等。
三、照明设计理念、方法等的创新点：

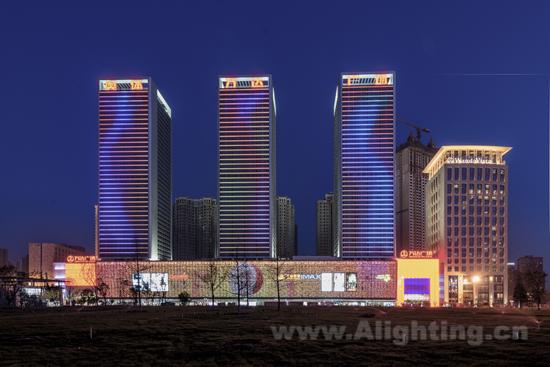

整个商业北立面有四千多平米，采取了13万多个点光源组成巨大彩色显示屏，具有强大视觉冲击力，同时三栋公寓楼北面每层安装了LED线条灯，与点光源效果联动，一幅高山流水的灯光瀑布，从奥体中心体育馆看万达广场，突出十三届全运会在沈阳召开，体现运之城—力量之美，水之环—自然之美，人之城-城市之美沈阳的人文精神。
通过LED灯具，由点组成面，由线组成面的灯光幕墙，七彩渐变，千变万幻，使整个沈阳奥体万达广场生动活泼，商业气氛达到高潮。[NT:PAGE]
四、设计中使用了哪些新技术、新材料、新设备、新工艺：
1.新技术-工程中采用了配电系统智能监控系统与灯具动画自动播放系统相结合，两个系统集成在一台电脑，相辅相成，又各自独立。
2.新设备-工程使用了智能模块控制系统，对各种类型灯具的回路，在总控制室电脑上进行时时监控、随时改动开灯关灯时间，满足不同节日气氛要求。
3.新材料-在灯具控制系统中，特别是13多万点光源，采用了室外单膜光纤配合光纤交换机进行数据传送与转换，整个4000多平方的动画效果图面运行流畅，质量清晰。
4.新工艺-在施工138648点光源安装在4000多平方米建筑立面时，化解成模块化工艺流程，按照幕墙结构面积，全部分解2米X2.5米小板块，按180等间距安装154个灯具，同时点光源在工厂就特定154个点光源进行生产框架采用了模块化施工工艺，把高空安装灯具的任务层层分解在地面安装灯具，避免在长时间高空作业危险，同时又可以在地面冬季施工焊接框架，大大节约成本，抢出了工期。[NT:PAGE]
五、照明设计中使用了哪些环保安全措施：

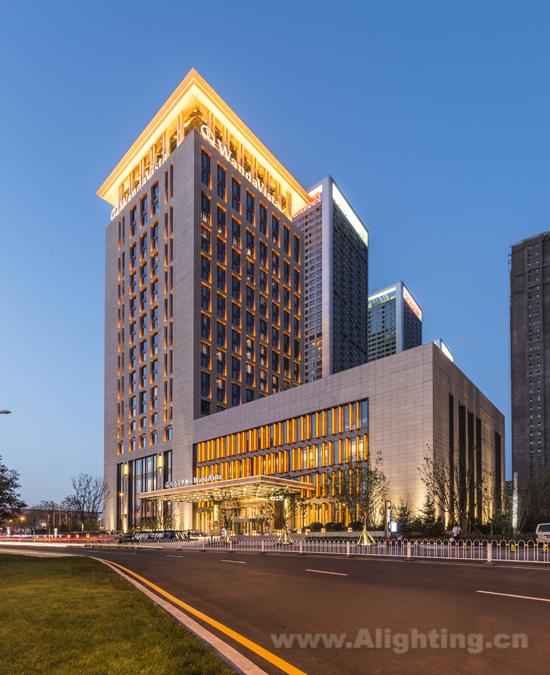

1. 在六星级酒店窗台LED埋地灯中，设计充分考虑限制干扰光，增加防眩罩，控制溢散光，使酒店客人不使室外灯光干扰休息，充分实现绿色照明的理念;并通过多次的实验，选择高效的照明方式，采用窄光束型灯具，却保证灯光效果，又实现无光污染;
2.在配电线路设计中，安装低压避雷器，以防止雷击电流破坏器材和发生火灾;
3.施工中采用不低于IP65的照明器材，并在线路上装置漏电保护装置;
4.在数量众多的点光源，设计中采用预制作好的“线路—灯具”组合一起的标准配件，却安全可靠，又加快施工。
申报单位：
深圳市金达照明股份有限公司创建于2002年5月，原名为深圳市金达照明科技有限公司。根据发展需要，广开思路、洞察行业及市场态势，通过产业并购整合，2013年11月，深圳金达照明与利亚德光电联姻：成为照明工程行业首家上市公司，通过这次整合，利亚德与深圳金达照明将实现优势互补，资源共享，深圳金达公司整体运营迈上新的平台。
公司自成立以来，锐意进取，不断创新，在发展进程中不断聚焦城市环境照明，于2013年10月，深圳金达被正式评定为“国家级高新技术企业”并成功入选“第十一届深圳知名品牌”。现已具备了城市及道路照明工程专业承包壹级资质、照明设计专项乙级资质、历年均通过了质量、环境、职业健康管理体系认证，并取得AAA资信等级等资质。
目前公司已完成集城市夜景环境规划、建筑照明灯光设计、绿色照明技术研发、建筑照明设备生产、城市及道路照明工程专业承包等于一体的产业链完善。在建制完善的同时，顺应产业变势和行业进步，积极推进经营的立体式拓展和服务边界延伸，从而一体式的解决客户对照明环境的需求，朝着更具整合力和影响力的照明服务解决商演进。成为：一体化综合照明解决方案服务商。
项目负责人：黄永东 职务称呼：副总监
