申报单位：延边建筑设计研究院有限责任公司
项目信息
项目名称：延边大学附属医院急诊外科楼室内照明
项目地址：吉林省延吉市局子街1327号
单位名称：延边建筑设计研究院有限责任公司(设计方)
【本项目推荐人：吉林省照明学会】
吉林省照明学会是由大学物理学院、中国科学院长春光学精密机械与物理所、吉林省建筑工程学院、吉林省建筑设计院、长春为实照明科技有限公司、吉林省环宇光电子照明有限公司等单位发起，在吉林省发展改革委员会，吉林省科学技术协会，吉林省民政厅的大力指导支持下，于2007年2月9日正式登记为全省性具有独立社团法人资格的群众团体。
一、项目简介
延边大学附属医院是延边地区唯一一所三级甲等医院，延边大学附属医院急诊外科楼，规模大，功能齐全，门诊量很大，效益也很好，是本地区乃至吉林省内的重点医院，是延边地区的标志性建筑。
本工程建筑面积4.5万平方米，为一类建筑，建筑总高度为62.5米，地下1层，地上15层。
地下1层为配电室、柴油发电机室、水暖设备间、车库、起动机房、负压室、水处理室、空调机房、流层机房、检查、包装及灭菌区、低温灭菌室、无菌物品存放区、敷料室、超市等，1层为急诊室、急诊观察室、抢救室、医生办公室、护士站、药局、B超室、X光室、核磁共振室、消防控制室等;
2层为Ⅰ、Ⅲ级手术室、预麻室、术后苏醒室、无菌库房、病理切片室、会议室、拆包室、家属等候区、医生办公室等;
3层为SICU病房、隔离病房、净化空调机房、医生、护士办公室、配药室、餐厅等;
4层为病房、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
5层为病房、待产室、隔离分娩室、温馨分娩室、产前检查室、预防听力室、宣教室、洗消间、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
6层为病房、新生儿监护室护理站、隔离ICU病房、PICU室、留院观室、婴儿高压氧舱室、头颅彩超室脑电图室、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
7层为病房、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
8层为病房、眼科处置室、睡眼检查室、眼科眼压眼光室、眼科暗室、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
9层为病房、临床教学实验室、弱电机房，护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
10层为病房、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
11层为病房、腔镜检查室、睡眼检查室、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
12层为病房、整形外科隔离室、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
13层为病房、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等;
14、15层为病房、膀胱灌注室、膀胱镜室、尿动力室、会议室、护士站、配剂室、处置室、医生办公室、学习室、营养厨房、新风机房等，顶层为电梯机房、水箱间、水泵房、电气用房等。
本工程是一座集急救、医疗、康复为一体的现代化急诊外科大楼，配备了国际先进的医疗设备，为病人提供宽敞、舒适、温馨的就医环境。[NT:PAGE]
二、详细的照明技术指标
电气设计依据国家相关设计规范，参考甲方提供的使用需求，及相关专业提供的资料，做到了节能环保、安全可靠、经济合理、技术先进、整体美观、维护管理方便。
1、详细的照明技术指标(包括照明质量与数量)：
⑴ 诊室照明技术指标：
①照明功率密度值小于现行值(11W/㎡)，设计值为8.6W/m²，对应照度值为325Lx。
②光源：飞利浦LED灯，功率36W，光通量3350Lm，显色指数为86，色温4000K，平均寿命100000h。光源附件配用电子镇流器。
③灯具采用飞利浦嵌入式面板型，效率为68%，UGR<19,功率因数>0.9。
④经博超软件逐点照度计算，照明均匀度>0.7。
⑤反射比：顶棚0.70，墙面0.50，地面0.30。
⑵抢救室照明技术指标：
①照明功率密度值小于现行值(11W/㎡)，设计值为7.4W/m²，对应照度值为300.2Lx。
②光源：飞利浦LED灯，功率36W，光通量3350Lm，显色指数为86，色温4000K，平均寿命100000h。光源附件配用电子镇流器。
③灯具采用飞利浦嵌入式面板型，效率为68%，UGR<19,功率因数>0.9。
④经博超软件逐点照度计算，照明均匀度>0.7。
⑤反射比：顶棚0.70，墙面0.50，地面0.30。
⑶药局照明技术指标：
①照明功率密度值小于现行值(20W/㎡)，设计值为12.4W/m²，对应照度值为522Lx。
②光源：飞利浦LED灯，功率36W，光通量3350Lm，显色指数为86，色温4000K，平均寿命100000h。光源附件配用电子镇流器。
③灯具采用飞利浦嵌入式面板型，效率为68%，UGR<19,功率因数>0.9。
④经博超软件逐点照度计算，照明均匀度>0.7。
⑤反射比：顶棚0.70，墙面0.50，地面0.30。
⑷病房照明技术指标：
①照明功率密度值小于现行值(6W/㎡)，设计值为3.1W/m²，对应照度值为96Lx。
②光源：飞利浦LED灯，功率36W，光通量3350Lm，显色指数为86，色温4000K，平均寿命100000h。光源附件配用电子镇流器。
③灯具采用飞利浦嵌入式面板型，效率为68%，UGR<19,功率因数>0.9。
④经博超软件逐点照度计算，照明均匀度>0.7。
⑤反射比：顶棚0.70，墙面0.50，地面0.30。
2、数量：
⑴LED单管灯：796套 ，⑵ LED双管灯：767套，⑶ 筒灯：4261套

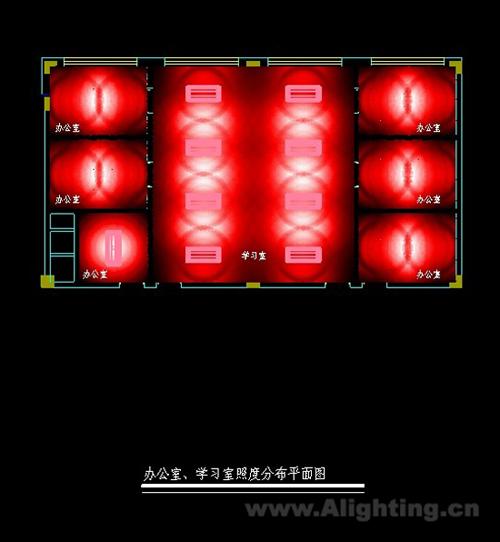

3、详见照度亮度分布图。
[NT:PAGE]
三、照明设计理念、照明设计方法的创新
本工程包括病房、门诊、医技及各种医疗服务设施，对照明的要求也各异。因此，根据医院视觉要求，作业性质和环境条件，照明设计不仅满足了医疗技术的需要，也充分发挥医疗设备的功能，为患者创造一个宁静和谐的照明环境，有效地为医疗服务，并且严格执行了建筑照明数量和质量方面全面严格执行了国家标准《建筑照明设计标准》GB50034-2004。
照明设计中做到正确选择照明方式、照明种类、满足照明质量，并在能保证有足够的照明数量及质量的前提下，尽可能做到节约照明用电，提高整个照明系统的效率，防止片面性。本工程房间功能种类繁多主要以诊室、病房、办公室为主，由于医疗场所的特殊性，选择光源时充分考虑房间用途，选择高效节能、光效高、显色性好的光源。根据视觉要求和环境条件，以嵌入式面板型灯具为主，使工作区具备合理的照度，显色性和适宜的亮度分布以及舒适的视觉环境。在优化设计中注重互补型动态照明，使窗户射入的天然光和室内人工照明光舒适且合理地协调起来，形成良好的照明环境。对于进深较大的房间，为使房间的照度与近窗处的照度达到平衡，减少了近窗处的人工照明，使整个房间照度尽量的保持一致。
在照明供电设计中，正确合理的确定了负荷等级，如重要手术室、重症监护室为特别重要负荷，急诊部、手术部、婴儿室、分娩室、监护病房、走道照明、应急照明为一级负荷，一般病房为三级负荷。照明供电系统设计中贯彻了提高可靠性，减少停电的相互影响，保证提高电压质量，减少电压偏差和电压波动的影响，便于管理方便运行，经济合理的设计原则。
本工程在照明设计中运用了效率、寿命和价格综合技术分析方法，根据照明光源、技术和灯具的发展方向，将其运用在工程的设计中，实施了技术进步和绿色照明，提高了建筑照明水平，促进了照明技术的发展。
四、照明设计中使用了哪些环保、安全、节能措施
本工程照明设计严格执行国家标准《建筑照明设计标准》GB50034-2004。光源均采用高光效LED光源，高效灯具，节能附件。众所周知LED光源是一种节能减排的光源，有着体积小、耗电低、使用寿命长、热量散发少、无污染环保等好处，光源配备节能型电子镇流器，保证了功率损耗低，提高了性能的稳定性和经济性。房间灯具的控制方式考虑了利用天然光，并且能根据天然光的照度变化进行分区控制，根据照明使用特点，采用分区控制灯具，增加照明开关，部分场所采用集中控制方式。诊室、办公室等场所的灯光照明设计采用了嵌入式面板型灯具，保证了垂直式照明，亮度分布均匀，最大限度的减少了光损失，避免了出现眩光。为工作创造舒适的环境。
本工程干线采用耐火电缆，消防照明采用专用的供电回路，照明用电根据供电可靠性及中断供电所造成的损失，分一、二、三级负荷供电。
五、艺术风格和艺术效果

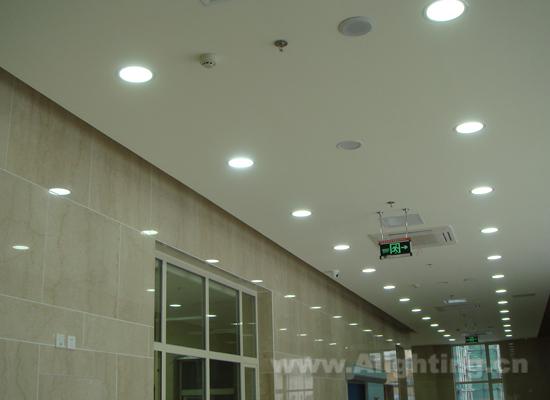

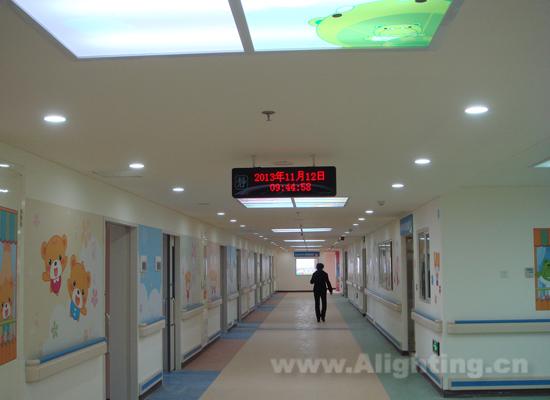

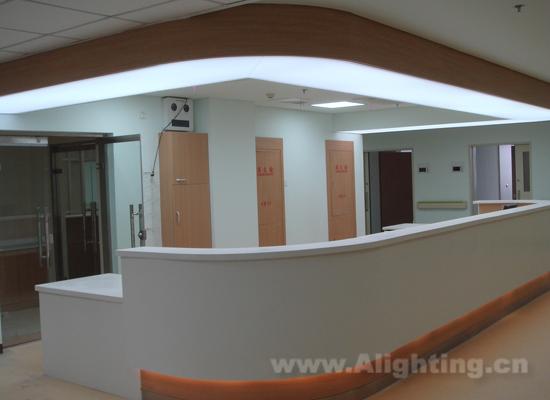

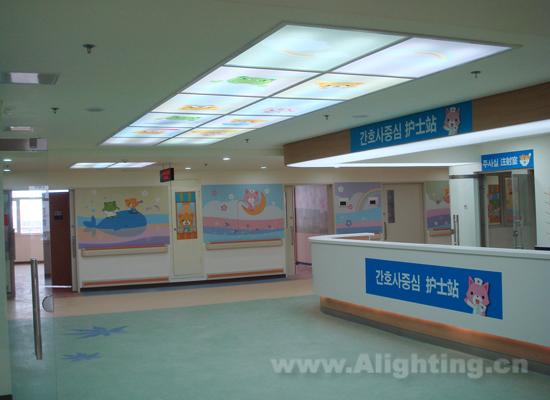

光的亮度和色彩是决定气氛的主要因素，本工程多采用嵌入式类灯具。有凸出型吸顶灯，这类灯具适用面较大，可以单盏使用，也可以组合使用，前者适用于较小的空间，后者适用于较大的空间;嵌入型吸顶灯，灯具嵌入天棚内，组合使用给人以星空繁照的感觉。
在楼梯间采用附墙式壁灯。壁灯造型富有装饰性，有现代与古典相结合的意味。起到了很好的装饰作用。
申报单位：延边建筑设计研究院有限责任公司
延边建筑设计研究院成立于1952年12月25日。1992年8月26日由国家建设部批准为国家甲级建筑设计研究院。1993年6月5日，由吉林省编委批准为正县级单位。2007年5月15日改制为延边建筑设计研究院有限责任公司。下设延吉市建筑设计院、延边大恩建筑设计院、珲春建筑设计院、图们建筑设计院、汪清建筑设计院、龙井建筑设计院、和龙建筑设计院。
近60年来，我公司始终坚持科技兴业，质量兴企战略，展现了设计行业的风采，共完成各类项目6000多项。
公司始终以高素质的人才优势和完善的质量保障体系为依托，精心设计，诚信服务，创作出不同年代的各种建筑作品。具有代表性的有延吉百货大楼、白山大厦、延边日报社、延边艺术剧场、延边民俗馆、延边革命烈士陵园。大宇饭店、延边医院门诊楼、延边州检察院办公楼、明珠大厦、长白山宾馆等项目为延边的城市景观增添了光彩，多项项目获国家、省、厅优秀设计项目。
项目负责人：朴冠霖 职务称呼：副总工、研究员
