申报单位：乐雷光电技术(上海)有限公司
项目信息
项目名称：西宁香格里拉城市花园
项目地址：西宁城中区香格里拉路8号香格里拉·城市花园
业主单位：西宁伟业房地产开发有限公司
设计单位：上海德奕灯光设计有限公司
施工单位：上海罗曼照明工程有限公司
产品及技术供应：乐雷光电技术(上海)有限公司
一、 项目简介
西宁香格里拉城市花园位于西宁市的西南部，区域环境优美，交通便捷，地理位置十分优越，配置设施齐全，总用地面积约3700亩，总开发面积达450万平方，本项目范围共为三期建筑，一期(沁园)包括25幢住宅楼，内东商业街，钟楼及会所，二期(韵园)包括12幢住宅楼，三期(怡园)包括13幢住宅楼。
西宁香格里拉城市花园品牌理念是全力打造符合项目产业定位、贴切主题风格、具有国际化水准、生态节能、适宜居住的总体夜景光环境，给用户创造宽敞、安全、温馨，舒适的生活居住寓所和购物中心之地。
该项目总规划用地3700亩，建筑面积450万平方米，项目预计总投资160亿元，夜景照明投资2000多万。 “香格里拉•城市花园”项目结合了西宁的气候条件、地理环境、地域文化等因素，全力打造具有欧式建筑与中国园林有机结合的精品小区。 近年来，此项目获得多项奖项：
建筑行业最高奖“鲁班奖”
青海省建筑工程优质工程“江河源杯”以及全国房地产行业的最高奖项—“广厦奖”
江苏省建设厅颁发的省外“扬子杯”
全国安全文明工地“华表奖”
青海省“香格里拉·城市花园建筑节能示范小区”
第八届中照照明奖“照明工程设计奖三等奖”

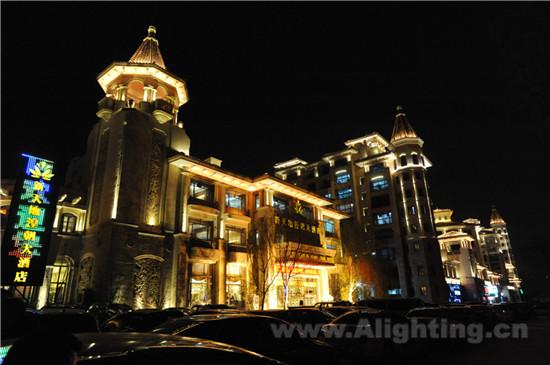

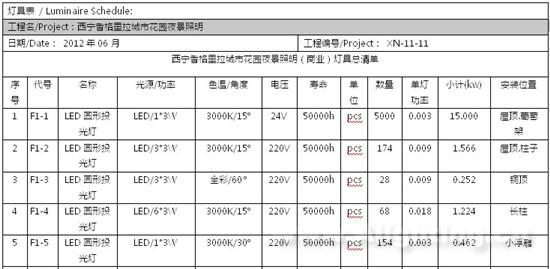

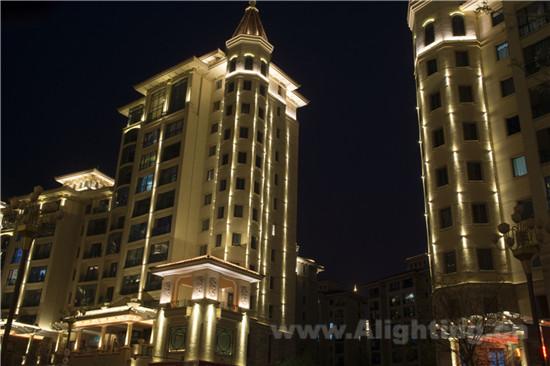

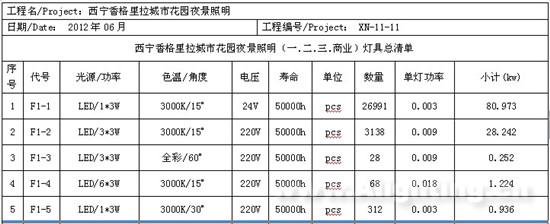

二、 部分详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
[NT:PAGE]
三、照明设计理念、方法等的创新点
设计理念：

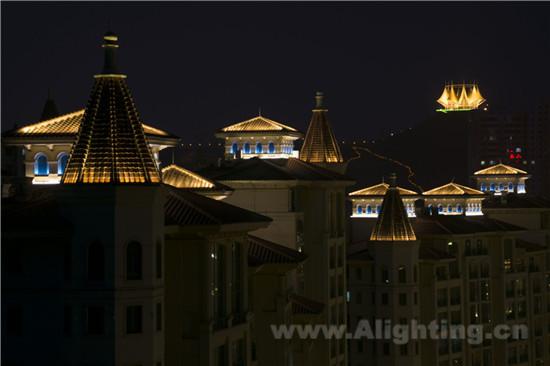

以光塑"城堡" 璀璨西宁为主题，以灯光塑造如城堡一样的建筑群，以体现建筑自身特点为主。使其夜景成为壮观晶莹璀璨的“大城堡”，成为西宁城市夜景重要组成部分。照明设计以建筑为载体，让灯光与建筑融合，突出建筑特色。融入地域文化，创造灯光场景。分时段控制整体灯光，体现不同效果，同时节约能源。整体塑造“温馨”，“高贵”，“宜居”的视觉感受。
设计方法创新点：
1、灯光设计光塑“城堡”具体主要细节设计
A、屋顶陶瓦
屋顶瓦沟内选择节能单颗3WLED高显色性窄光束小体积投光灯，展现欧式瓦片精致结构，突出顶部。设计时充分考虑整体效果，不影响白天景观及对建筑破坏，要求采用特制安装支架，且外观色彩需与建筑陶瓦色彩接近。

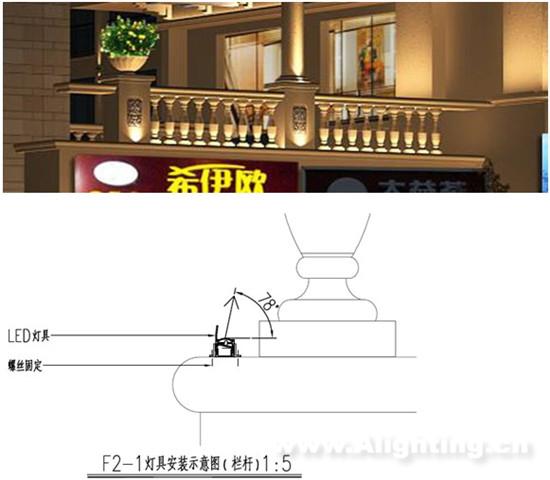

B、欧式栏杆
欧式栏杆选择节能小型LED高显色性小体积条形投光灯，体现欧式栏杆花瓶般造型。设计时考虑部分安装位置较低可能对行人产生干扰，要求采用带遮光罩灯具，尽量避免眩光。

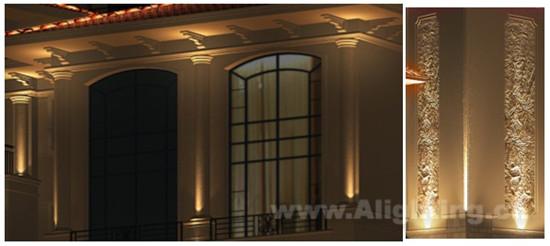

C、欧式立柱
选择节能3颗3WLED高显色性窄光束小体积投光灯，突出欧式立柱的形态美。设计时考虑灯光可能出现溢散光，选择控光性极好的小型led灯具垂直上照。避免对住户产生影响。

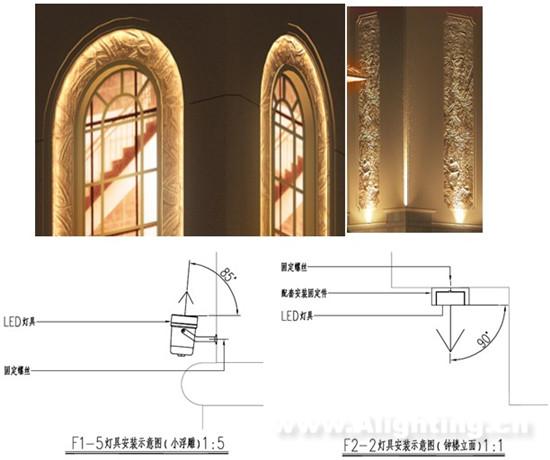

D、浮雕
采用led灯具控光性好的特征对各细部浮雕精心设计，塑造建筑的精美细节。

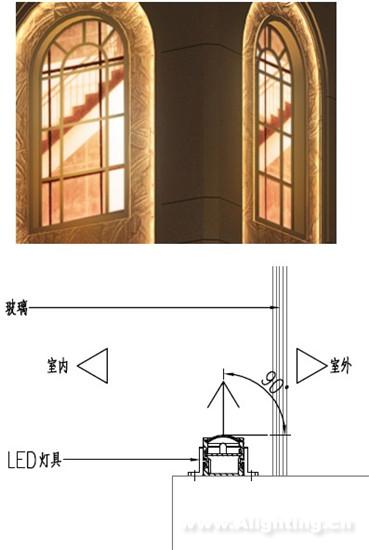

E、内透
对公共区域部分采用内透方式，采用可控led灯具洗亮内部空间。增强建筑的空间立体感。不同时间以人为本体现不同效果。
[NT:PAGE]
2、节能设计

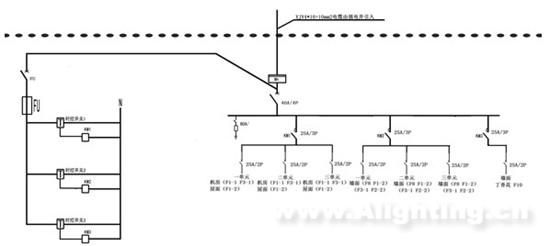

A、控制原理图

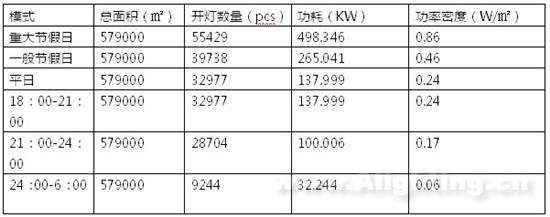

B、控制模式
对整体灯光进行场景控制，不同时间、时段以人为本体现不同效果，同时节约能源。

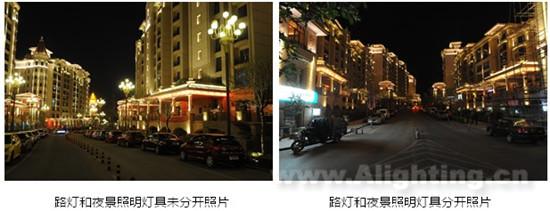

市政路灯和夜景亮化分开控制：
原有中华路灯为市政规划安装，共计65盏，一盏中华灯9个灯头，每个安装45W节能灯，一盏能耗为405W，配合这次夜景亮化施工，对光源进行了一次改造，节能灯改为12Wled球泡灯，一盏能耗降低为108W，一天按照晚八点到早5点计算，每天可节约电能：65*(405-108)*8=154440W。
夜景亮化温馨舒适，丰富了业主晚上生活，我们对商业街的路灯和夜景灯进行了分时段控制，晚八点到11点只开夜景灯，11点后开启路灯，关掉夜景灯。经过一个月的实验，分时段控制灯具照度对业主的日常生活没有影响。且节约了电能：108*65*3=21060W
C、灯具选型节能（部分）
除重大节日采用少量舞台灯具渲染气氛外，100%选择高效节能优质led灯具。Led灯具功率选择范围大，能精细的控制各区域或节点的需求。传统灯具功率选择范围太小，无法控制到精细化。如采用传统灯具设计,亮度将过高,功耗将增加至少3倍以上。如下图：常规传统灯设计一般按35、70W陶瓷金卤灯设计。采用led 3*3=9w及6*2W=18W就能体现出理想的效果，节能近4倍。
[NT:PAGE]
四、照明设计中节能措施

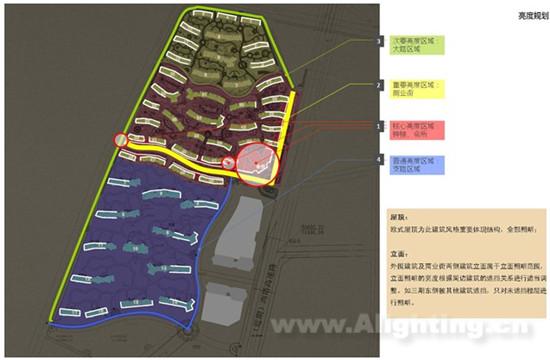

1.合理控制照明区域内亮度(亮度分布图)
根据交通、人流、视点等分析后把整体分成四个亮度层级、入口会所、钟楼、内商业街尽头为一级亮度区域，商业街为二级亮度区域、外围道路视线范围为三级亮度区域、三期前将建商业会产生遮挡与其他为四级亮度区域。

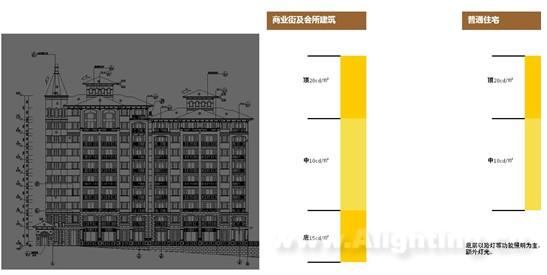

垂直亮度根据远中近视点需求分为三级，顶部为城市尺度视线设计20cd/㎡,中部为街道尺度视线设计10cd/㎡、底部商业为人行尺度、设计为15cd/㎡.
2.巧妙的灯光布局
西宁香格里拉城市花园所有投光灯、轮廓灯、壁灯，地埋灯光源采用乐雷光电灯具，全部圆形投光灯、线性投光灯、壁灯、圆形地埋灯，线性轮廓灯都采用LED光源，设计时严格按照区域功能分区并按灯具类别结合不同时段场所的不同需求，按场景控制，同时充分结合智能控制系统可对单灯进行调光、开关控制特点，从而实现动态节能和减排目的。
3.完美的模式控制
照明方案的受众是人，我们的方案中充分考虑到人的因素，从建筑可视性、功能有效性和有效可视时间等多个方面考虑。所有节点的配电系统均设置平日、节日和重大节日模式，根据不同的需求选择不同的环境模式，从而达到真正的节能。
4.节能的LED产品
一个照明方案能达到好的照明品质及好的节能效果，与选用优质高效及绿色节能的新型灯具是分不开的。我们的方案中大量应用了技术成熟节能效果明显的新型LED灯具，大大降低了照明方案的系统功率，从而达到了更好的节能效果。
[NT:PAGE]
五、设计中使用了哪些新技术、新材料、新设备、新工艺
灯具创新(小功率灯具)：
防水：采用硅胶灌注灯具，使灯体内部整体电路封闭，达到防水功能;
结构：灯体采用流线型设计,灯具整体小巧精致，材质为6063铝，铝挤型灯体,抗腐蚀;
国标：
1、按照GB7000.1-2007 5.2户外灯具标准：灯具使用1.0mm²橡胶电缆线，符合条款5.2要求。
2、按照GB7000.1-2007 5.2户外灯具标准：灯具出线使用铜镀镍接头固定，符合条款5.2 电缆线固定装置要求。
采用接头固定电缆线优点：
①灯具出线牢固可靠，抗拉扯能力强，不易松动;
②灯具不易进水，防护等级可达IP66。
灯具创新(大功率灯具)：
<1> 防水

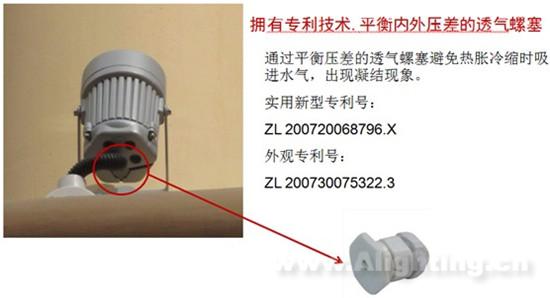

1. 专利防水透气螺塞(实用新型专利号：ZL201020185245.4)，平衡内外气压差，解决热胀冷缩吸水问题。
2.密封圈采用进口耐老化硅橡胶原料，防护等级：IP66。
<2>结构
一体化散热结构设计，比一般结构设计增加散热面积80%，保证LED发光效率及使用寿命。

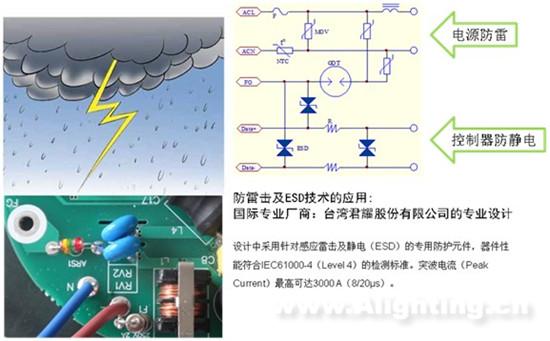

<3> 防雷电、防静电应用技术

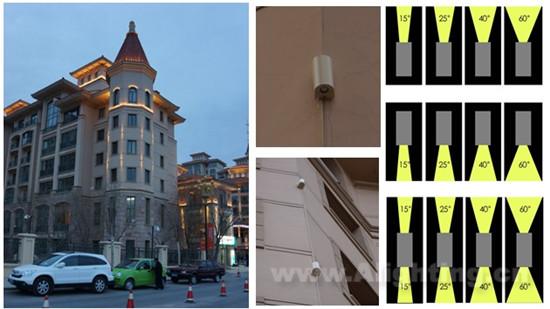

<4> 光学(上下照壁灯)
1. 照射方式：上照、下照，上下照可选。
2. 发光角度：15°、25°、40°，60°多种角度可选。

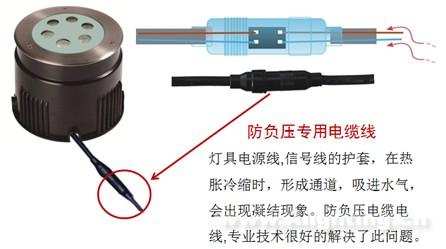

<5> 隔离水气通路的防负压电缆电线专有技术
控制器(CS-8000)创新：
1. 多种控制方式(包括DMX，串行控制等) 灯具的效果联动,适合大型灯光系统工程;
2. DMX/串行控制、多种协议合一控制，可实现“声光电”联动完美表现;
3. 支持标准自动整体布线、支持异型项目手动布线、支持CAD布线导入，支持调入底层参考图片，进行描点布线，大大提高项目的调试速度,降低项目的调试难度;
4. 可外接电脑或SD卡播放器实现动画播放功能,可通过CS-820与其他公司的标准DMX系统联机,实现大型灯光系统工程,可外接CS-840实现多项工程的卫星同步控制;
5. 工业级防脱落RJ45卡座,避免控制器长时间使用,网络接口松动造成系统不稳定现象;
6. 优秀的信号抗干扰性能,灯具内部发生异常损坏不影响同支路其他灯具正常工作,灯与灯间距可达100M。
[NT:PAGE]
六、照明设计中使用了哪些环保安全措施
1. 防止光污染：根据不同的时段调控不同的光输出亮度，防止对周围环境产生光污染，做到全方面节能节排;
香格里拉城市花园亮化工程防光污染处理措施:
为了将香格里拉城市花园打造成西宁城市名片，同时响应国家提倡的绿色环保政策，此亮化工程中全部选用led产品，专业的设计单位、施工单位在打造“光塑城堡”的同时，为了提高业主居住舒适度，特采用以下措施防止光污染：
<1> 灯具的安装方式、安装位置选定
(1) 安装方式：灯具小型化、用U型卡将灯具固定于瓦槽内，防止灯光溢出、产生光污染，影响业主。
(2) 安装位置：灯具隐蔽化，防止眩光影响业主夜间休息。
<2> 灯具加带遮光板
采用加遮光板的灯具，光效高、防止光线进入行人眼睛，有效防止眩光
<3> 采用小光束灯具
采用小光束灯具，使其灯光打在设计范围内，防止光污染
<4> 采用合适功率的灯具
根据灯具安装的现场情况，选用合适的功率灯具，以免被照物过亮，产生眩光。
<5> 选用带磨砂罩的灯具
采用带磨砂罩的灯具，使其光源不被行人看见，且灯光均匀，防止眩光
<6> 分时段开启、关闭部分灯具电源
为了节能环保以及业主更好的休息，我们将此项目的所有灯具供电回路分为三大部分：商业区、立面还有屋顶。根据不同的时间段，开启或者关闭部分灯具电源。
2. 环保材料安全措施：所有照明设备均选用无毒、防静电、绝缘、耐腐、耐高、低温，耐老化的国优材料
香格里拉城市花园亮化工程灯具安装工艺：
<1> 灯具喷涂专色：
与建筑外观颜色保持一致，使白天灯具的隐藏效果好，与建筑体融为一体。我们不仅要实现设计师的设计效果，而且根据现场情况尽量做到见光不见灯。
<2> 特制固定卡、金属桥架：
我们根据现场不同安装环境，通过灯光实验，定制了一定尺寸的瓦楞灯专用固定卡、金属桥架并喷涂专色，不仅可以牢靠的将灯具固定、便于灯具及线路的隐藏、白天视觉效果也相当美观，而且其灯光效果也达到了设计要求。同时，采用桥架安装瓦楞灯更有效保障了施工人员的人身安全及施工成本和施工进度。
(1) 采用特制U型卡安装
(2) 采用特制金属桥架安装
<3> 管线敷设、灯具接线头处理：
(1) 管线敷设：在较明显的地方，我们不仅注重管线敷设的标准工艺，而且我们也将其进行专色喷涂，我们根据现场情况尽可能做到见光不见灯、见灯不见线。
(2) 灯具接线头处理：除过带有防水接头的灯具，我们对所有的灯具采用烫锡、套热缩管处理，不仅要保证线头良好接触，而且要绝对绝缘、防水，对于一些特殊接线头的地方，我们采用注胶方式进行绝缘及防水。
申报单位：乐雷光电技术(上海)有限公司
乐雷光电技术(上海)有限公司成立于2007年1月8日，工厂位于中国上海松江区叶榭镇，占地面积10,000平方米。员工总人数450人。乐雷光电拥有专业的研发团队和专业的生产制造团队。精通传统照明和LED照明产品开发和应用。产品符合国际公认的标准，并获得众多国际认证，如 ROHS 、CE和CCC等等。以严谨的专业态度和不断改善的精神，专注不懈，精益求精，以追求创新，卓越和完美的LED照明产品。
项目负责人：柳文福 职务称呼：主任销售工程师
其他主要参与单位情况：
单位名称：上海德奕灯光设计有限公司
项目负责人：张先军 职务称呼：照明设计师
单位名称：上海罗曼照明工程有限公司
项目负责人：李诚 职务称呼：总经理
业主单位：西宁伟业房地产开发有限公司
项目负责人：张伟利 职务称呼：副总 一级建造师
