一、工程概况
新海航大厦位于海口市国兴大道西路北侧，东面毗邻新建的海南省政务中心办公楼，总建筑面积约13.73万平方米，主楼地上31层，高度为138米，附楼地上4层，高度为22.35米，为钢筋混凝土框架剪力墙结构，采用了国内外建筑工程多项新技术、新材料、新发明。2008年开工建设，2011年正式投入使用。新海航大厦作为海航集团总部办公大楼已经成为海口市一座新的地标式建筑和亮点工程，自落成之日起其新颖独特的造型结构以及内涵丰富的寓意在海口当地甚至海南地区产生了强烈反响。
新海航大厦是海航集团企业文化理念的完美展现，她的落成结束了海口市没有地标建筑的历史，是海航集团为海南国际旅游岛这片蓬勃发展的热土贡献的精美建筑作品。荣获鲁班奖是新海航大厦继椰城杯、绿岛杯之后的又一重大奖项斩获，是建筑业专家和社会各界对新海航大厦建筑工程品质的全面肯定，是海南省建筑工程发展史上的里程碑，必将有效带动海南工程项目品质建设水平的整体提升。
新海航大厦从多维度体现了海航集团 “天佑善人，天自我立，自我主宰，真、善、美，无疆大爱”的共同信仰，“大众认同、大众参与、大众成就、大众分享”的共同追求，“诚信、业绩、创新”的共同理念和“造福于人类的幸福与世界的和平”的共同理想，完美地诠释了海航集团“内修中华传统文化精粹，外融西方先进科学技术”的企业文化理念。
二、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

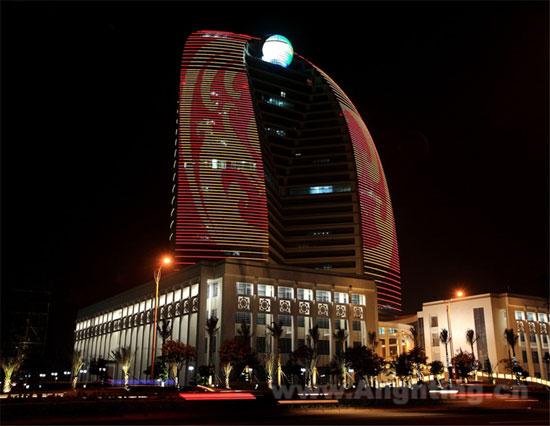

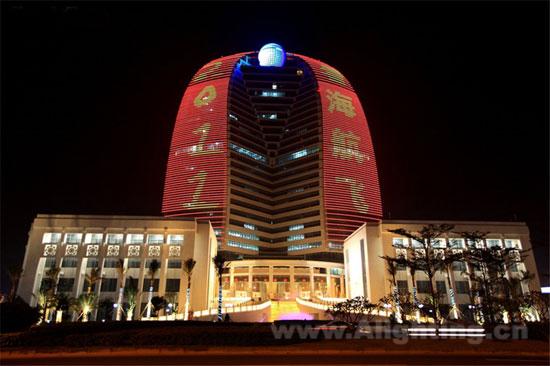

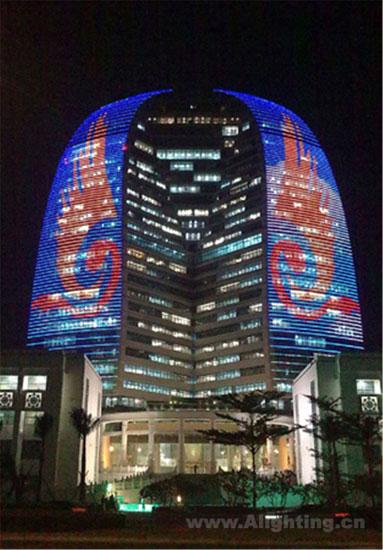

1、在楼体南立面两侧的铝格栅上嵌入安装LED柔性灯串(彩色光RGB)，从六层开始到 三十层楼顶立面均设有LED照明，六层至九层及二十六层至三十层，每层选择两层铝格 栅安装LED柔性灯串;从十层至二十五层，每层选择四层铝格栅安装LED柔性灯串。LED 灯的点间距均为150mm。通过控制可以实现建筑立面多种颜色的变化、跑动等效果，并能显示海航企业标志及各种动画。

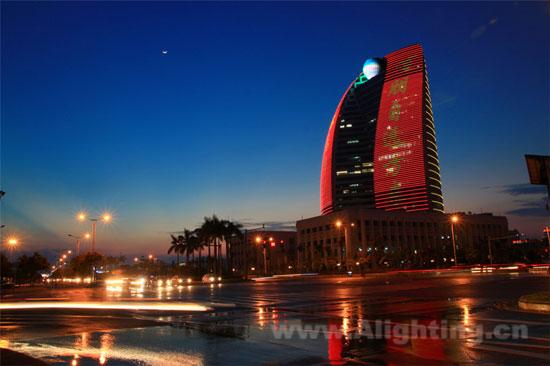

2、在楼体北立面，从六层到三十层每层的幕墙上安装一组LED柔性灯串(彩色光RGB)，LED灯的点间距均为264mm;通过控制可以楼体立面实现多种颜色的变化、跑动等效果。 在顶层幕墙36个凹槽的下方共安装36套LED投光灯(彩色光RGB)，以照亮凹槽的两侧及顶部。通过控制可以实现多种颜色变换和渐变效果，或与LED灯串统一控制，同色系变化。在二十七层空中花园下方安装LED线性洗墙灯(暖白光)，洗亮观景平台的下沿。
3、裙楼部分采用金卤泛光灯(暖白光)，灯具安装于裙楼柱间吊顶，洗亮裙楼大理石墙面。
三、照明设计理念、方法等的创新点：
1、通过建筑原有照明的内透效果，并融合建筑立面泛光照明，体现了新海航大厦全新的设计理念。建筑泛光照明设计采用了LED柔性灯串、LED投光灯及金卤泛光灯。LED灯具的使用不仅能给建筑带来七彩变化和梦幻般的动画效果，同时降低了楼体夜景照明的能耗，体现了绿色照明，融合了海航的企业精神。
2、在楼体南立面两侧的铝格栅上嵌入安装LED柔性灯串(彩色光RGB)，从六层开始到 三十层楼顶立面均设有LED照明，六层至九层及二十六层至三十层，每层选择两层铝格 栅安装LED柔性灯串;从十层至二十五层，每层选择四层铝格栅安装LED柔性灯串。LED 灯的点间距均为150mm。通过控制可以实现建筑立面多种颜色的变化、跑动等效果，并能显示海航企业标志及各种动画。
3、在楼体北立面，从六层到三十层每层的幕墙上安装一组LED柔性灯串(彩色光RGB)，LED灯的点间距均为264mm;通过控制可以楼体立面实现多种颜色的变化、跑动等效果。 在顶层幕墙36个凹槽的下方共安装36套LED投光灯(彩色光RGB)，以照亮凹槽的两侧及顶部。通过控制可以实现多种颜色变换和渐变效果，或与LED灯串统一控制，同色系变化。在二十七层空中花园下方安装LED线性洗墙灯(暖白光)，洗亮观景平台的下沿。
4、裙楼部分采用金卤泛光灯(暖白光)，灯具安装于裙楼柱间吊顶，洗亮裙楼大理石墙面。[NT:PAGE]
四、照明设计中节能措施：
1、针对新海航大厦夜景亮化工程，在设计之初就充分考虑了节能及后期运营费用的问题。比如从灯具本身选型方面多采用LED灯具的使用，在入口、裙房等功能性照明区域也是选用光效高，功率相对较小的金卤灯具。确保安全性和整体色温的协调把控。其次通过智能控制系统把不同的时间段及节假日，划分照明场景模式。在时间段上分为夜间和深夜模式。在场景上分为平日模式，节日模式和重大节日模式，根据不同时间段和场景需求灵活调整夜景效果。
五、设计中使用了哪些新技术、新材料、新设备、新工艺：
1、LED柔性灯串：每串50个点，每个点功率为1W，24VDC，防护等级IP66，能适应海南高温高湿的环境。每个点内有R、G、B三种颜色的LED粒子，可产生1670万种颜色。配专用24VDC电源，电源通过UTP5网络线与控制系统连接，以实现整体控制。LED灯串以轨道形式嵌装于金属铝格栅外檐，配合幕墙厂家制作与铝格栅相同材质与颜色的盖板，在灯串嵌装完毕后将盖板严丝合缝的盖于灯具之上，既对灯具起到了保护作用，同时隐藏了灯具连接线及轨道，做到了白天是格栅，夜晚是灯，很好的诠释了夜景照明中见光不见灯的含义。
2、LED投光灯：每盏灯具25W，24VDC，防护等级IP66。可产生1670万种颜色。配专用24VDC电源，电源通过UTP5网络线与控制系统连接，以实现整体控制。
3、LED线性洗墙灯：每盏灯具74W，220VAC直接供电，防护等级IP66。灯具的色温为2700K。通过UTP5网络线与控制系统连接，以实现整体控制。
4、裙房金卤泛光灯：每盏灯具150W，220VAC，防护等级IP65。
5、网络交换机：除中控室内一台交换机为千兆带宽外，其余均为百兆带宽24口二层网络交换机，工作电压为220VAC。
6、VSM控制器：通过网络与LED灯具的电源连接，控制LED灯具显示各种画面及动画等。
7、LSM控制器：通过网络与LED灯具的电源连接，控制LED灯具的色彩变化或追逐跑动等。
8、网络控制面板：与网络连接，控制LSM控制器调取各种控制模式。
六、照明设计中使用了哪些环保安全措施：
为保证在新海航大厦夜景亮化工程施工作业中参与施工人员人身健康、设备安全、减少对环境破坏与作业中“三废”的定点集中处理工作确保工作管理到位制定本方案。
在文明施工、环境保护、消防安全等具体措施中，贯彻当地国家及施工地区有关部门对加强建筑施工现场管理的精神和要求。
严格执行OHSAS18000职业安全健康管理体系和中华人民共和国建设部有关施工现场安全生产管理规定，杜绝重大伤亡及火灾、机械事故，年工伤频率控制在1.4‰以下。
科学管理、文明施工，以人为本，树立文明意识、营造文明环境。
贯彻ISO14001国际环境管理系列标准要求，合理布置施工现场，进行CI规划设计。
安全管理措施：
1)安全教育
本专业各工种进入施工现场后，项目部都将对其进行全面入场教育，包括安全、质量、文明施工等内容，对施工现场的特殊部位进行详细交底，并记录在案。
2)安全学习
在施工过程中，任何人必须参加每周一次的安全学习，并把学习的内容、记录交项目部。
3)安全交底
项目部在本专业各工种进场后进行详细的安全交底，并按《海南省安全施工管理条例》签定安全施工合同，要求每个分项工程施工前，必须进行安全交底，交底内容交项目部备案。
4)安全例会
每周定期召开施工现场安全例会，对施工现场安全负责人进行集中学习与训话，总结上周的工作，安排下周的计划和安全工作重点。
