项目信息：
施工总包单位：江苏天际照明工程有限公司
LED灯具及灯光控制系统集成供应商：上海光联照明科技有限公司
竣工时间：2010年7月15日
环境背景

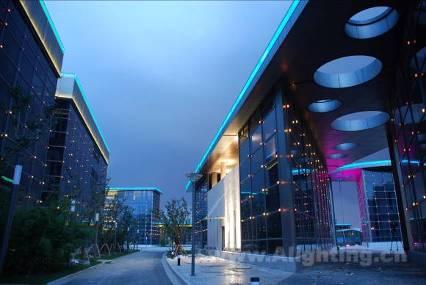

活力岛位于苏州相城区城市中心广场，人民路北延段的终点，活力岛广场能容纳10万市民同时活动，被誉为国内最大的露天音乐广场。活力岛以西另有一人工小岛，建有22栋轻钢玻璃幕墙组成的低矮建筑，功能定位为高端酒吧、娱乐，这就是西岛。通过无线灯光控制系统将多种专为该项目量身定做的全彩LED灯具集中协调控制是该项目的一大亮点。
照明设计原则
强调灯具融入建筑结构本身，多栋建筑的装饰灯光有机整合，实现立体互动。
灯具设计及安装

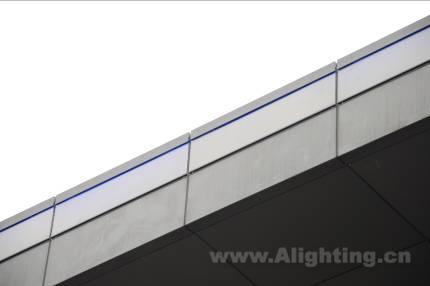

(A)建筑顶部轮廓

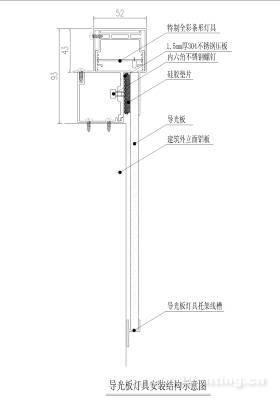

建筑群顶部均采用铝板包边，设计师希望在顶部实现光晕较宽、灯光柔和并且可以实现色彩流动的效果。上海光联根据建筑结构特点与灯光设计单位共同开发了一款全彩导光板灯具，按照建筑铝板分割长度，光联特别设计了对应长度规格的线路板，确保导光板灯具白天也与建筑融为一体。LED光源采用非对称配光5mm规格，导光板均匀被照亮，灯具可实现追逐、流动等多种灯光变化效果，防护等级达到IP65，适合室外使用，灯具结构和特制金属线槽巧妙配合，电源、信号线路隐蔽安装。
[NT:PAGE]
(B)线性洗墙灯
西岛建筑群立面设计了许多金属格栅和装饰铝板结构，通过特制线性洗墙灯，将这些区域局部照亮，在凸显建筑结构特点的同时，与全彩导光板灯具有机配合，动静相宜，闹中取静。根据灯光覆盖区域的需求，光源分别选用了大、小功率相结合的形式，光源色温控为3000K。

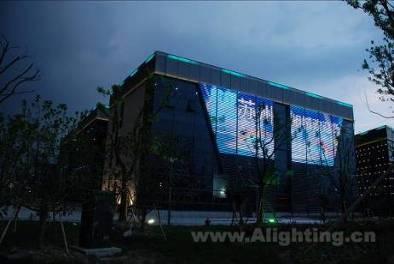

(C)格栅视屏灯

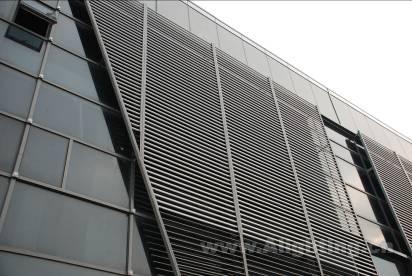

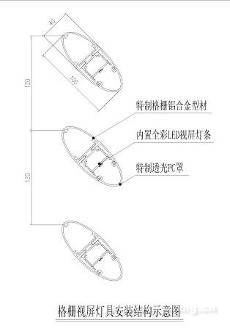

紧邻西岛主入口通道的一栋建筑外立面安装了纺锤体金属格栅结构，截面尺寸约为100mm*20mm，在建筑玻璃幕墙外侧水平安装，横排格栅中心距为120mm，在不影响室内游客欣赏外面风景的情况下，起到了遮挡室外强光的作用。设计师希望将灯具完全融入到建筑结构中，白天看不见灯具，晚上建筑墙面就是百变表情、动感十足的视屏灯光墙。上海光联特别开发了一款替代原建筑纺锤体格栅的视屏灯具，铝合金灯具截面尺寸为100mm*40mm，内嵌30mm的全彩防水线条灯具，透过PC混光灯罩，在计算机系统的控制下，可以任意表现各种艺术灯光效果。

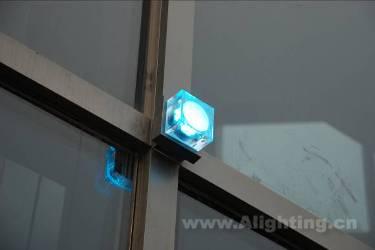

(D)全彩点状灯具

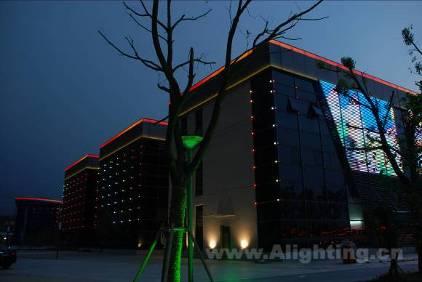

西岛建筑群的外立面是明框玻璃幕墙结构，在节点位置上，设计师采用了上海光联的F90全彩点状灯具，德国拜耳抗紫外线PC灯罩的尺寸为边长70mm，内置12颗三合一全彩SMD光源，可控制到单点，22栋建筑外立面同步协调变化，视觉冲击力超强。
灯光控制系统
采用上海光联CK3000灯光控制系统，在传统DMX512协议的基础上，结合平面全彩图像控制技术与一体，将总线制信号控制的稳定、可靠性能充分发挥，单套灯具的信号故障不会影响其他灯具的正常工作，大大提高了系统日常工作的稳定性能。无线集中控制是该项目的成功亮点。
[NT:PAGE]
项目技术特点
该项目的技术难点在于以下两点：
(1)多栋建筑视频级数据量的灯光信号同步控制通过无线技术得到解决;
西岛建筑群一共22栋单体建筑，虽然各自都有地下室，但是不能相互连通，为避免重新破路，实施整套灯光控制系统的有线集控，上海光联针对该项目的实际情况，专门开发了一套无线集控系统，将22栋建筑所有可以实现色彩变化的灯具全部整合到一套灯光控制系统中来，轻松实现了多栋建筑间视频级数据量信号的同步协调控制。游客漫步在建筑群内街区域，可以感受到建筑之间灯光效果的无缝整合，时而看到满天的星空闪烁，时而融入到热烈的翩翩起舞，时而又感受到远处的流星快速从身边划过……。西岛项目将无线控制技术与多栋建筑群大数据量的视屏信号同步控制完美整合在一起。
(2)高效设计、生产规格众多的非标灯具是完美实现灯光效果的根本保证;
灯具安装完毕后，为减少对建筑白天视觉效果的不良影响，灯具需要做到与建筑外立面装饰铝板的长度一致，在复杂的全彩线性灯具线路设计上提出了较难的课题，要在短短的一个月内全部生产、安装完毕，更是难上加难。上海光联严格确保以下两个原则：(1)灯具单元长度光源排列线密度基本一致;(2)努力缩小单元长度的最小规格;将长度规格合理优化，最终成功完成该项目的顺利实施，实现了良好的灯光效果表现。
