本项目荣获2012中照奖工程设计奖（街区、单位）提名奖

　　国家动漫产业综合示范园位于天津市滨海新区中新天津生态城，是由文化部与天津市合作共同建造而成。国家动漫产业综合示范园是一个集动漫研发、培训、生产制作、展示交易、衍生产品开发及国际合作交流六大功能于一体的国家文化产业旗舰项目，是中国的国家级动漫产业综合示范园，同时是中新天津生态城的低碳支柱产业之一。

　　动漫示范园的设计理念为“主题公园式”高技术产业基地，形成“公园中的产业园、产业园中的主题公园”的空间景观特色，突出娱乐性、参与性、体验性，打造“可以浏览的产业园区”。

　　如何诠释国家动漫产业综合示范园整体夜景照明的超前理念?是我公司实施项目的根本之所在。基于此，我公司与PHILIPS强强联合，在设计方案概念期即紧密的展开了相互的合作，依托PHILIPS自主研发生产的新型低碳节能灯具为该项目提供有力的技术支撑。动漫园夜景整体以暖黄色为主基调，用整体色彩变幻来隐喻动漫氛围，为“月光下的蛋”的夜景设计理念注入了新的活力。

　　该项目采用LED灯具实现灯光效果，LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小、光色纯正、防潮抗震动的特点。与国家低碳、环保、节能的政策紧密贴合。

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　1)功能照明的景观因素：

　　功能照明的分级依据园区道路规划，参照国家道路照明规范进行设计控制

[NT:PAGE]

　　布置方式：

　　采用双侧布置的方式照明，均匀环境亮度，避免斑马效应，从而削减道路对整体景观的割裂感，让不同分区的夜景效果通过道路功能照明联系起来。

　　照明设备选型：

　　选择造型流畅/体积小/设计感强的LED灯具，一改传统灯具板正的外形，使之成为景观的一部分。

　　2)景观照明结构

　　中心视点：

　　最佳主题视点，四周环视整体主景观，主要视觉感受是体验。

　　主视点：

　　第一印象视点，正视主要建筑与广场景观，主要视觉感受是观赏品析。

　　辅视点：

　　过渡性视点，审视外部全貌的观察点

　　一心 一轴 二环

　　跟据园区的规划结构，以观赏者视线作为构建依据，整体园区应形成：

　　一心：主题核心

　　园区夜景的核心，主题创意应有此辐射扩展开，所有的夜景设计将围绕核心的创意主题思想展开并延伸。

　　一轴：中心视觉轴

　　这是规划上的发展轴，但在夜景中表现功能是一条视觉延伸轴，是给观赏者探索的主轴，整体感、延续感和视觉引领性是主轴夜景表现的重点。

　　二环：观赏体验环

　　真正观赏者的体验轴，是引领观赏者游览的线路，是完整表现整体园区夜景氛围的两环。

　　3)亮度布局控制：

　　依据园区的功能布局，将整体的照明亮度分为三个大的亮度等级：

　　第一级：主题区

　　亮度对比度>3，平均亮度值约为2.0，较高的亮度对比度能更强烈的表现夜景效果，更具吸引力，有助于体现核心景观区的形象表现。

　　第二级：氛围区

　　亮度对比度<2，平均亮度值约为1.8;平稳且均匀度高的照明能起到烘托环境氛围的作用，是整体园区夜景的稳定层和底图层。

　　第三级：背景区

　　被照部分的平均亮度值约为1.0;此区域主要构建整体远观的轮廓线，以及近视点的光环境背景，并与第一、第二级形成视觉过渡，减少视觉差，避免”假视“眩光现象。

　　4)照明色彩布局控制

　　规划将整体的照明色彩依据功能和夜景结构，分为五个大的色彩分区：

　　月光色：核心景观区

　　表现夸张的自然环境色，模拟月光临水系静谧的环境氛围。

　　暖白色：中环线两侧及广场

　　中环路两侧的环境建筑采用暖白色系照明，营造明亮且开朗的灯光氛围。

　　创意空间：内环路两侧

　　结合核心区的环境，给整个园区留下可表达主题的色彩空间。

　　橙黄色：背景空间

[NT:PAGE]

　　利用低色温的照明，形成背景的厚重感，在整体夜景画面中压住画面。

　　金色：视觉主轴

　　发展轴应体现出一种蓬勃的生机，金色能予人希望和憧憬的心理暗示。

　　2、照明设计理念、方法等的创新点：

　　A.照明设计分析：

　　1)观赏序列分析：

　　本案的观赏序列有以下特征：

　　外部视点 相对视线方向单一，

　　内部视点 多视线方向环视，既有近视也有远视画面。

　　由于前景建筑的遮挡，本案并不存在主视点，而是演变成一条视线轴，造成前景需要足够吸引人才能引领视线，内景要足够韵味才能留住视线。

　　2)场景搭建：

　　2.1 表现方式

　　鉴于观赏序列的分析，本案内景与外景的关系是相互依存不分主次。寻求一种场景搭建的方式：统一与对比

　　统一：由于大尺度场景统一会带来画面单调，容易视觉疲劳。

　　对比：容易整体割碎效果，相互说不上话。

　　在选择之前解析景观方案，发现景观设计师与建筑设计师共同在打造一个相对独立的景观效果：

　　建筑师：门区建筑表现出开放的特征，研发区建筑显然是一种包容的姿态。景观师：广场表现制式美整齐秩序感强，湖区表现自然美线条柔顺。

　　结合分析本案画面搭建方式采用符合上游设计师意图的对比方式表现。

　　2.2 关键点

　　我们选择湖区为两个相对独立空间之间的关键点，以链接前后空间，寻求一种过渡关系。

　　B.设计理念：

　　核心理念：

　　道 路 照 明 景 观 化

　　景 观 照 明 场 景 化

　　场 景 照 明 主 题 化

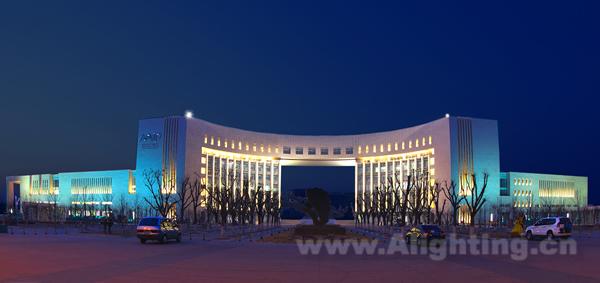

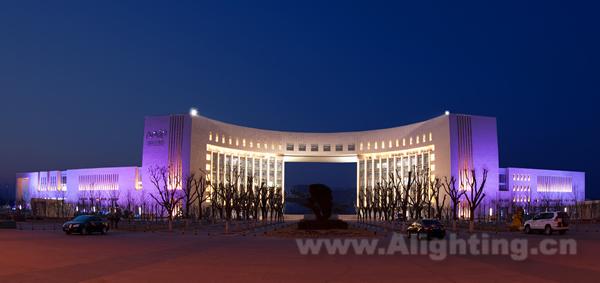

　　创意点1：画 卷—门区场景照明

　　1.1 创意形成

　　门形建筑给设计师带来一个创意，书是知识的大门，而动漫产业也是媒体出版相关的产业，所以我们设计利用建筑的结构的细节，体现竖形结构线条，表现展开的画卷的视觉形象，同时考虑到建筑的大弧形地表现，照明设计中采用中心高强度照明，两侧退减的照明方式来突出建筑这一最大的特征。

　　创意点2：月光下的蛋—核心区场景照明

　　2.1 创意形成

[NT:PAGE]

　　核心区建筑与景观融成了一体不可分割，此区的建筑功能是研发与孵化区，取其意夜景延伸规划定位，并连同整体环境设计，创造相对较大的主题场景。通过夜景的表现效果给观赏者带来一种“孕育“的心理感悟，去体会和品位照明予人的感触。

　　在夜景效果上，考虑此场景的功能需求，设计创造一个相对静谧，利于思索，诱发灵感的环境氛围，迎接第六感女神：缪斯女神 的降临。

　　2.2 主题场景构成

　　主题场景由4个角色构成，以湖水的效果为女主角表现中心主题，建筑效果为男主角陪衬点题，绿地照明为环境培育氛围，流瀑效果为配角沟通联系。

　　画面色彩构成采用对比形式来强化观赏感，湖水照明表现为阴柔的冷色，建筑照明表现为极具阳刚的金红色，而绿地环境完全模拟月光的青色。

　　2.3 场景演绎

　　如果把整体夜景比喻成为一本书，那么内部场景就是此书的内容，内容丰富才能让人细细品味，所以我们把场景设置成可演绎变化，同时也贴切节日等模式要求。如有必要还可以配以音乐演出一场灯光秀

　　3、照明设计中节能措施：

　　A、项目整体使用LED一般照明设备进行设计。

　　设计视同的LED筒灯综合能效值达到接近60lm/W，远远高于传统的节能筒灯。

　　B、合理的标准取值和把控

　　在区域内按照功能要求，分为创意、氛围、演绎区域、场景构成等空间，根据空间要求不同而设定标准取值，在满足功能要求的前提下，使用最低的能耗。

　　C、功率密度的控制

　　在每个空间类型中，分别通过控制设备选用、合理布置、合理控制等方法讲功率密度限制在较低的范围内。

　　D、彩色光的应用

　　变化的彩色光可以用更低的亮度即可达到与高亮度白光相同的视觉刺激效果，因此使用彩色光制造灯光小品可以通过降低表面亮度的形式(如小品位置等)达到节能的目的。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　A、新技术：

　　1、引入情景照明的概念，通过适宜的、变化的彩色光的应用，在保证最佳设计效果环境的前提下，可以获得更好的视觉效果，同时降低功率密度。

　　2、引入高显色性、3000K暖色白光、高能效值的LED产品和投射灯产品。

　　3、在部分位置使用的产品应用CK的POWERCORE技术，可以大大降低线路传输造成的额外能源损耗。

　　B、新材料

　　利用低色温的照明，形成背景的厚重感，在整体夜景画面中压住画面。

　　C、新设备

　　LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小、光色纯正、防潮抗震动的特点。

　　5、照明设计中使用了哪些环保安全措施：

　　A、全部使用LED设备，不会产生类似荧光灯、节能灯的汞污染问题。

　　B、使用的LED设备均为采用无铅焊接技术制造，生产报废过程不会造成额外的污染。

　　C、严格控制功率密度，恰如其分地选择，整体功率密度低，是典型的低排放照明设计方式。

　　D、灯具的投射形式、灯具设备的安装中，着重考虑光污染的处理，通过隐蔽、遮盖、选择合理配光和合理布置达到眩光控制的目的。
