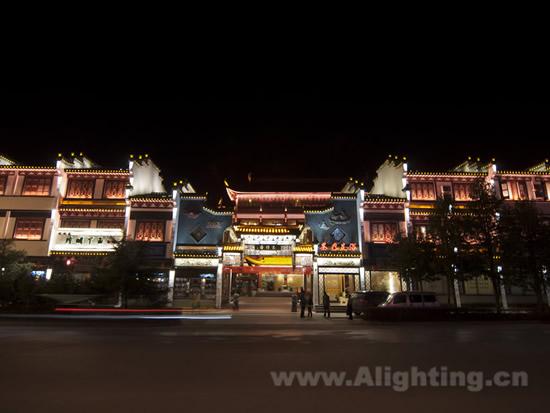

婺源茶博府公馆坐落在美丽的星江河畔,依山傍水,环境幽雅,是一家集住宿、餐饮、旅游、娱乐、休闲为一体的四星级综合性酒店。茶博府公馆是由5组建筑围合的仿古建筑群,其建筑风格独特,是典型的徽派官式与北方宫廷建筑相结合的产物。“青砖黛瓦马头墙,回廊挂落花格窗”,流连其间,能同时感受到徽派建筑的优雅和官式建筑的气派。
在设计之初,我们将茶博府公馆夜景照明效果放在了婺源县整体夜景规划中考虑,其夜景照明的目标应与婺源夜景的整体目标相一致,让业主理解到夜景照明不是奢华性投入,也不是简单的“亮化”,应该符合婺源夜景照明“提升旅游、服务旅游”的目标宗旨和茶博府公馆商业宾馆的服务性质。
根据茶博府公馆的建筑造型,我们确定了以展示其徽派官式建筑造型特征为主要表现点。特别需要提出的是徽建的典型标志是马头墙,而马头墙的夜景照明必须遵循:集群、统一、笔直三原则才可体现其气势和美感。针对婺源茶博府公馆,我们在展示徽式官派建筑特色与美感,影射徽商曾有辉煌的同时,也烘托一种茶文化的环境氛围━清、馨、雅、静。
针对茶博府公馆旅游城市星级宾馆的建筑功能,重点营造一种自然古朴而不失温馨的夜晚氛围。在夜景照明设计中采用红色光和白色光相混合的用光手法,渲染建筑朱红色的木质窗格和立柱,旨在表现建筑独特的材质肌理,同时一定程度上兼顾其酒店的功能性和娱乐性,给游客创造一个温暖且极具观赏性的夜景观效果。
结构化照明是本项目设计与实施的主要手法,针对茶博府公馆建筑结构特征定制的结构化照明灯具将建筑和照明融为一体,杜绝以破坏建筑白天外观效果为代价来表现夜景效果。建筑和环境是绝对主角,逼近自然是必然趋势。见光不见灯只算夜景照明的部分要求,见物不见光才是夜景照明的最高追求。
婺源茶博府公馆夜景照明项目实施后已然成为婺源旅游地区的一个标志性的夜间景点,具有非常良好的示范效果,得到了茶博府公馆业主、游客和当地政府的认可和好评。
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果):
茶博府公馆共有5组建筑,我们根据每个建筑的位置、方向与夜景效果的观视点的关系,确定共有8个建筑立面作为本项目夜景照明的主要表现面。
一、临街立面
临街立面主要为A、B、C、D四个立面,表现建筑对外部行人的移动近视效果。其中B立面为一仿古牌坊,其余三个立面主要以徽派建筑的集群马头墙为主要建筑特征,具有一定的相似性。
[NT:PAGE]
A、C、D立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
马头墙 |
突出顶部翘角 |
壁装LED投光灯/琥珀光 |
3W |
134 |
402W |
2 |
勾勒马头墙檐口 |
圆形仿古LED瓦头灯/琥珀光 |
0.8W |
940 |
712W |
|
3 |
洗亮马头墙侧墙 |
微型LED投光灯/3000K暖白 |
3W |
222 |
666W |
|
4 |
表现马头墙柱面 |
壁装LED投光灯/3000K暖白 |
6W |
103 |
618W |
|
5 |
屋檐 |
勾勒檐口轮廓 |
圆形仿古LED瓦头灯/琥珀光 |
0.8W |
785 |
628W |
6 |
围脊 |
洗亮立面围脊 |
线形LED投光灯/琥珀光 |
18W |
63 |
1134W |
7 |
花格窗 |
洗亮立面花窗和屋檐的斗拱 |
线形LED投光灯/暖白+红光 |
24W |
111 |
2664W |
8 |
牌匾 |
照亮牌匾 |
线形LED投光灯/3000K暖白 |
18W |
18 |
324W |
|
合 计 |
- |
- |
7148W |
B立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
正脊 |
洗亮屋顶正脊 |
线形LED洗墙灯/琥珀光 |
18W |
7 |
105W |
2 |
屋面 |
勾勒檐口轮廓 |
弧形仿古LED瓦片灯/琥珀光 |
0.5W |
378 |
189W |
3 |
斗拱 |
照亮斗拱和牌匾 |
线形LED投光灯/3000K暖白 |
18W |
7 |
105W |
|
合 计 |
- |
- |
399W |
二、庭院内立面
整个建筑内庭院立面主要为E、F、G、H四个立面,着重考虑与人亲近的近视点效果。其中E立面为一长廊形建筑立面,F和G立面分别为酒楼和宾馆的主入口立面。
E立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
花格窗 |
洗亮长廊花窗和屋檐下的斗拱 |
线形LED投光灯/暖白+红光 |
24W |
84 |
2016W |
2 |
基座 |
洗亮长廊基座 |
线形LED投光灯/3000K暖白 |
18W |
20 |
360W |
|
合 计 |
- |
- |
2376W |
F立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
飞檐 |
突出飞檐尖角 |
微型LED投光灯/琥珀光 |
3W |
78 |
234W |
2 |
花格窗 |
洗亮立面花窗和屋檐下斗拱 |
线形LED投光灯/暖白+红光 |
24W |
84 |
2016W |
3 |
栏杆 |
洗亮花式栏杆 |
线形LED投光灯/暖白+红光 |
24W |
36 |
864 |
4 |
围板 |
洗亮楼层围板 |
线形LED投光灯/3000K暖白 |
12W |
26 |
312W |
5 |
入口门楼 |
勾勒正脊和垂脊 |
线形LED洗墙灯/琥珀光 |
18W |
21 |
378W |
6 |
表现筒瓦屋面 |
弧形仿古LED瓦片灯/琥珀光 |
0.5W |
500 |
250W |
|
7 |
勾勒屋檐轮廓 |
圆形仿古LED瓦头灯/琥珀光 |
0.8W |
65 |
52W |
|
8 |
照亮檐下斗拱 |
线形LED投光灯/3000K暖白 |
18W |
7 |
126W |
|
9 |
照亮牌匾 |
微型LED投光灯/3000K暖白 |
3W |
8 |
24W |
|
|
合 计 |
- |
- |
4016W |
G立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
屋檐 |
勾勒檐口轮廓 |
圆形仿古LED瓦头灯/琥珀光 |
0.8W |
75 |
60W |
2 |
马头墙 |
表现马头墙柱面 |
壁装LED投光灯/3000K暖白 |
6W |
10 |
60W |
3 |
斗拱 |
洗亮屋檐下斗拱 |
线形LED投光灯/暖白+红光 |
24W |
14 |
336W |
4 |
栏杆 |
洗亮栏杆立柱 |
壁装LED投光灯/琥珀光 |
3W |
9 |
27W |
5 |
墙面 |
照亮白墙面 |
微型LED投光灯/3000K暖白 |
3W |
8 |
24W |
6 |
入口门楼 |
表现筒瓦屋面 |
微型L D投光灯/琥珀光 |
3W |
68 |
204W |
7 |
勾勒屋檐轮廓 |
圆形仿古LED瓦头灯/琥珀光 |
0.8W |
20 |
16W |
|
8 |
照亮檐下挡板 |
线形LED投光灯/3000K暖白 |
18W |
6 |
108W |
|
9 |
照亮牌匾和浮雕 |
微型LED投光灯/3000K暖白 |
3W |
28 |
84W |
|
|
合 计 |
- |
- |
919W |
H立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
屋脊 |
洗亮正脊垂脊轮廓 |
线形LED洗墙灯/琥珀光 |
18W |
20 |
360W |
2 |
鸱吻飞檐 |
突出鸱吻飞檐尖角 |
微型LED投光灯/琥珀光 |
3W |
12 |
36W |
3 |
屋檐 |
勾勒檐口轮廓 |
圆形仿古LED瓦头灯/琥珀 |
0.8W |
95 |
76W |
4 |
墙柱 |
分层洗亮立面墙柱 |
壁装LED投光灯/3000K白 |
6W |
20 |
120W |
5 |
墙面 |
洗亮墙面分格 |
线形LED投光灯/3000K白 |
12W |
26 |
312W |
|
合 计 |
- |
- |
904W |
[NT:PAGE]
三、临江立面
I立面为茶博府公馆的主要临江建筑立面,是整个项目远视效果点。
I立面主要照明技术指标
序号 |
照明位置 |
照明效果 |
选用灯具及光源 |
规格功率 |
数量 |
用电量 |
1 |
屋顶 |
表现叠瓦屋面 |
弧形仿古LED瓦片灯/琥珀 |
0.5W |
3240 |
1620W |
2 |
洗亮马头墙侧面 |
线形LED洗墙灯/3000K暖白 |
18W |
10 |
180W |
|
3 |
墙柱 |
分层洗亮立面墙柱 |
壁装LED投光灯/琥珀光 |
6W |
42 |
252W |
4 |
墙面 |
洗亮墙面分格 |
线形LED投光灯/3000K暖白 |
12W |
156 |
1872W |
|
合 计 |
- |
- |
3924W |
说明:1、所有下照式壁灯和投光灯均配置单边遮光板,抑制眩光;
2、所有上照式壁灯和投光灯均配置防尘透光罩,避免灰尘积蓄影响光效;
3、照射墙面之微型LED投光灯配置扁光透镜,避免形成局部光斑;
4、建筑总平面示意图如下:
2、照明设计理念、方法等的创新点:
建筑夜景照明应展示完整的建筑结构,营造切题而舒适的夜间氛围,为行人提供导引、辅助照明及安全警戒服务。
我们主张严谨用光,所有用光应该有原则、有理由、有方向、有尺度,应该围绕追求的目标主题。结构化照明手法为实现这一目标提供了行之有效的方法手段,通过不断现场试验与调试,总结出以下几点创新之处。
1)、在光色运用上,红光与暖白光混合而成的朱红光色,恰当的表现出了古建或仿古建筑木质结构的肌理。在本项目中主要使用在木质花格窗、斗拱和柱间挡板的照明效果上。
[NT:PAGE]
2)、马头墙是徽派建筑的主要结构标志,多年古建照明实践的教训积累,我们总结出马头墙的夜景照明必须遵循:集群、统一、笔直三原则才可体现其气势和美感。我们以点光源的虚线来避免线光源难以做到的笔直,以低照度的扁平白光照亮墙壁来避免高照度形成的光斑。
3)、针对不同古建结构,研制恰当的结构化灯具,实现照明与古建筑的有机结合,避免对建筑白天外观的影响和破坏。本项目中全部采用小型化、结构化照明灯具。
3、照明设计中节能措施:
1)、采用小型化、结构化灯具,不断提升灯具对光的使用效率,将光投射到需要照明的部位,避免散逸光的浪费。
2)、本项目基本采用低功率的LED灯具,发挥其定向性、可塑性特点,避免不必要的能源损耗。整个项目共8个建筑其夜景照明总功耗不超过20KW。
3)、不同建筑结构部位之照明灯具均连接不同回路,便于分级控制,满足不同节日和时间段的组合效果需求;
4、设计中使用了哪些新技术、新材料、新设备、新工艺:
古建筑结构化照明是在尊重传统,保护建筑,继承文脉的基础上,利用现代科技成果,不断地突破与创新,实现真正意义上的历史延续和文脉相传。针对此目标,在本项目设计过程中注重以下几点:
1)、灯具造型结构化,使灯具与建筑结构相融合,避免对建筑外观的破坏;
2)、照明效果结构化,让灯光有效照射在需要表现的建筑结构上,而尽量避免无效光的散逸以及对其他结构部位的影响;
3)、注重细节,通过适当的灯具配件来提高光的有效使用时限和使用质量。如遮光罩和防尘罩的使用;
5、照明设计中使用了哪些环保安全措施:
1)、灯具与建筑木质结构发生交接时,固定点采用隔热胶垫,以隔离灯具散发的热量对木质材料的潜在危害;
2)、所有灯具均安装于人手不可触及处,并严格控制下照光对行人的影响。
3)、严格控制光污染,以及室外光对建筑室内人员的影响。
