项目概况
广交会琶洲展馆配套设施项目(广交会琶洲威斯汀酒店)已成为琶洲地区最高的建筑，与广州塔、珠江新城西塔遥相互应，成为广州新中轴地区的地标性建筑。位于广州市东南部的琶洲岛PZB1402 地块，占地面积100529 平方米。属集酒店、写字楼、商业服务等功能齐全的综合性建筑，建筑总高度198.80 米，地下部分2 层，地上部分43 层，裙楼5 层。酒店投入运行后，广交会拥有国际标准展位4000 多个。其现代展览设施可满足举办各类大型展览、演示、表演等活动的要求，成为亚洲最大的国际展览中心。
建筑主要为竖明横隐的玻璃幕墙外加不锈钢装饰钢管和铝肋装饰板;形似字母“V”的排列，使建筑立面韵律感强。顶部由玻璃幕墙加装饰铝板，层次分明，宛如绽放的花瓣造型。
项目包括裙楼泛光照明.塔楼四个外立面装饰A 肋和B 肋上全彩线性LED 灯照明,塔楼东西两侧LED 投光灯照明,屋顶全彩线性LED 灯照明等。设计设备总功率为321.8kW。设计功率密度值为9.3W/平方米.实际系统运行功率106.85kW.运行功率密度值为3.09W/平方米。安装灯具计有：埋地灯15 套，T5 线性投光灯1506 套，LED 线光灯6780 套，LED 投光灯320 套。具体为
(1) 裙楼
南面立柱：采用15 套埋地灯照亮，灯具功率为70W，色温3000K，保证灯具眩光不影响行人。裙楼石材幕墙斜面采用1503 套T5 线性投光灯洗亮，最下一层只洗亮南面，灯具安置在雨棚上和片状石材上。
(2) 立面
在立面幕墙铝扣板组合肋A 和组合肋B 槽内安装5480 套LED 线型灯具，强调立面的V 字造型。
(3) 东西面核心筒：采用320 套LED 洗墙灯照射整面釉面玻璃，打亮金属肋效果。

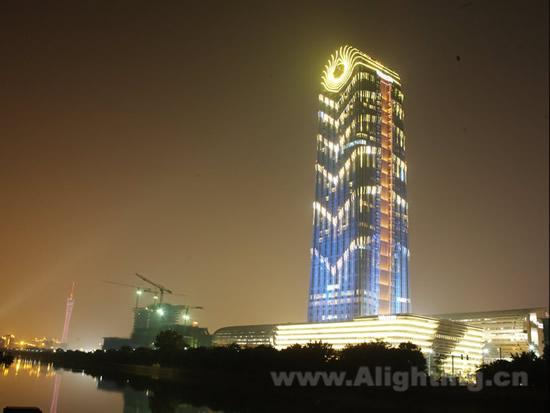

(4) 顶层造型：采用1300 套高亮度LED 线性灯具，强调屋顶莲花造型。灯具配套设施有照明配电箱5 台、LED 控制机柜1 台、LED 开关电源箱762 台、LED控制设备箱315 台，LED 灯控电脑2 台。项目完工启动后，其灯光效果和灯光变化起到良好的社会效益，使酒店成为广州新地标性、灯光典范建筑，附亮灯实景照片：
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

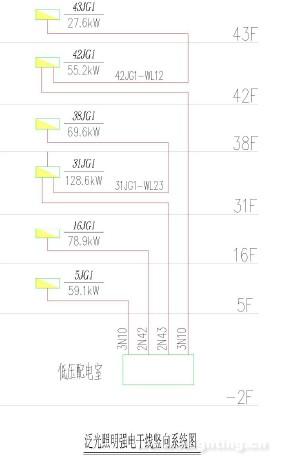

项目设计配电总功率380kW，配置4 个照明配电柜和2 个照明配电箱。配电区域划分为12 层以下由5JG1 照明配电柜配电，13F 至24F 由16JG1 照明配电柜配电，26F 至34F由31JG1 照明配电柜配电，32F 至41F 由38 照明配电柜配电，屋顶区域北端区域由42JG1配电箱配电，屋顶区域南端区域由43JG1 配电箱配电，所有强电配电柜和配电箱安装在酒店强电井内。图为泛光照明竖向配电系统图。
[NT:PAGE]
本项目灯具控制有二套系统，一系统为强电部份的智能灯控系统，采取i-bus 智能系统控制，另一系统为LED 灯具智能控制系统，相互独立。附图为LED 控制原理图

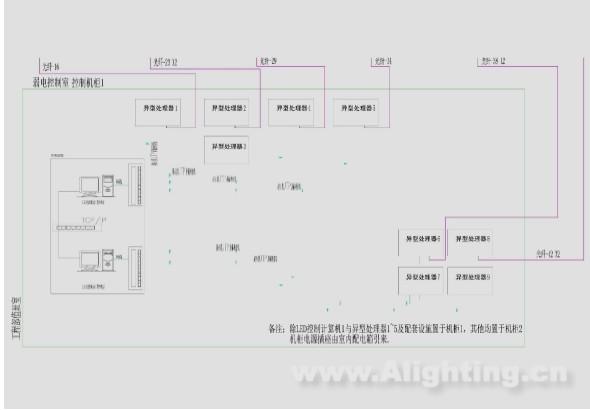

LED 灯具控制原理图一
LED 灯具控制原理图二

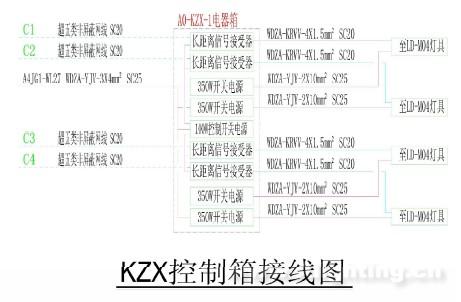

5F 以下灯具全为220V 电源电压要求的光源灯具，5F 以上以及核心筒灯具全为LED灯具，LED 灯具驱动电压为直流24V，控制电压为直流12V。LED 灯具控制中心设计在负二层弱电值班室，图示LED 灯具控制原理图中主控设备安装在机柜内，其控制电源由室内配电箱引来，控制电脑的信号经路由分配后至异形处理器，经异形处理器内的光发生器转换后变为光信号向外输出，灯具采用DMX512 控制系统，附灯具控制箱接线图
[NT:PAGE]
具体线缆采用规格型号及敷设方式为：照明配电干线采用无卤低烟阻燃电缆(WDZA-YJY)，强电井内竖向在电缆桥架上敷设,照明末端配电支路，除注明外室内部分照明配电柜到灯具、设备间管线均为WDZA-YJY-3X4 电缆穿Φ25 镀锌钢管，室内部分在楼板下吊顶上明敷,地表部分穿Φ32 镀锌钢管暗埋敷设，埋深为距地面0.8 米，LED 灯具开关电源后电源出线采用WDZ-RVV-3X4 电缆穿镀锌钢管SC25 在楼板下吊顶上明敷.LED灯具控制器后出线采用WDZA-KVV-10(7、4)X1.5 电缆穿镀锌钢管SC40(32、25)在楼板下吊顶上明敷，控制器终端输出通讯信号线采用超5 类UTP 屏蔽网络线穿镀锌钢管SC20敷设，控制器与LED 灯控系统设备间的信号线采用2 芯单模光纤敷设在弱电井内。室外
部分穿镀锌钢管敷设,所有回路敷设尽量利用现有的预埋保护管、电气竖井、电缆桥架和电缆沟槽敷设。屋顶区域采用镀锌线槽敷设。
结合本项目高层建筑实际，LED 灯具控制系统从地下总控室光纤引出后，在弱电井设置脱机系统控制器，之后由脱机系统控制器到各差分接受卡，再由差分接受卡到灯具。附弱电信号传输网线竖向图
(a)灯具配置主要参数
(1)埋地灯：配置数量15 套
(2)线性投光灯：配置数量1506 套
(3)LED 投光灯：配置数量320 套
(4)线性LED 灯：配置数量6780 套
[NT:PAGE]
2、照明设计理念、方法等的创新点：
广州琶洲威斯汀酒店建筑幕墙造型设计构思围绕广交会LOGO“宝相花”的造型，整体由下往上升腾到顶后绽放。塔身金属装饰肋条为V 造型，核心筒两侧幕墙造型同样为层层向外叠加成花瓣，使建筑浑然一体;祒楼立面以横向线条表现形体的流动感，通过渐变和突变结合创造出韵律和节奏;顶部为中空天光厅，外部核心为广交会LOGO “宝相花”造型，幕墙以花瓣造型包裹其中，突出整体美感。夜景灯光设计既要结合建筑艺术理念，又要体现广交会的内涵，展现“花开盛世”的主题思想。
3、照明设计中节能措施：
主要采取的节能措施为三点：
1) 选择高效光源灯具及低功率LED 灯具相结合，按国家灯具标准(GB7000)选灯具，灯具配套功率因数补偿装置Cos∅ >0.85。本项目大量采取高效节能的LED 产品，总用灯数量为8621 套，其中LED 灯具7100 套。
2) 常规光源灯具的运行以变化来节能，本项目其它常规光源的灯具，运行模式上设置，除重大节假日或广交会期间外，均设置非全亮状态。
3) 照明配电箱柜采用微电脑时控器和接触器来控制灯具的运行，控制模式分：手动与自动控制二种模式，自动模式下系统可根据微电脑时控器设定的受控方式或时间运行。
4) LED 灯具智能控制便运行功率非常节能，本项目投入运行后，实测运行泛光照明用电功率为106.85kW。也就意味着在节能的LED 灯具装机功率基础上，实际运行以变化和光效节能为突破口。
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
(1)开关电源外置式安装工艺
常规泛光照明配置的LED 灯具为开关电源内置，也就是说，LED 光源的驱动电源安装在灯具本体内，在工作时，灯具除了LED 光源发热外还增加了开关电源热源。从而造成过热引起灯具不亮。对此，本项目采用开关电源和控制设备外置的方式，将灯具的开关电源和控制设备独立安装在楼宇内，室外的灯具仅装有LED 光源和线路板，同时增大开关电源至灯具段的配线规格(因是低压24V 直流驱动电和12V 直流控制电)，从而减少灯具故障率。

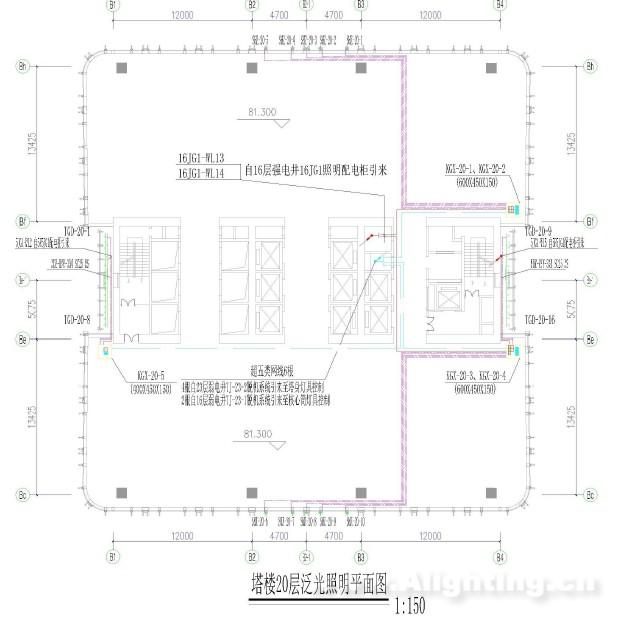

图3.2.4-1 中，控制设备安装在弱电室，开关电源安装在核心筒东西走廊端的天花上。实际效果明显，本项目灯具调试完成后运行一年，灯具因过热造成LED 灯泡故障发生率为0%。
图3.2.4-1 开关电源外置式安装图
[NT:PAGE]
(2)线缆室内外高低穿墙套管的施工工艺
本项目的LED 灯具均安装在幕墙外置的铝合金构件上，灯具电源和控制电缆出幕墙防水是施工难点和重点，对此，采取以下方法和工艺进行安装，保证防水性能与效果。线缆出户点的位置选择在玻璃幕墙的主立龙骨上，采取室内高于室外的穿墙套管做法将线缆从室内引至室外幕墙铝合金板制作的装饰肋肚内，再从装饰肋肚内用特制的穿墙套管出户，达到双层防水防漏效果，如图3.2.4-2、图3.2.4-3 所示。

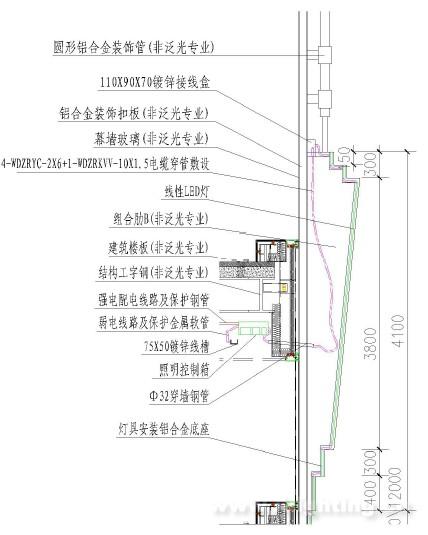

图3.2.4-2 线缆穿幕墙主立龙骨施工示意图
图3.2.4-3 线缆穿幕墙装饰扣板施工示意图

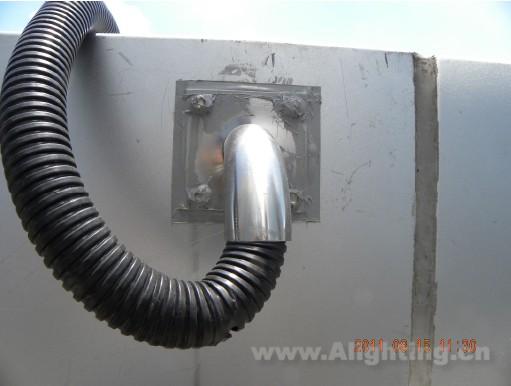

图3.2.4-4 线缆穿铝扣板现场照片
(3)悬挂滑板安装高空泛光照明的施工工艺
悬挂滑板安装高空泛光照明的施工流程如图3.2.4-5 所示。
图3.2.4-5 悬挂滑板安装高空泛光照明的施工流程

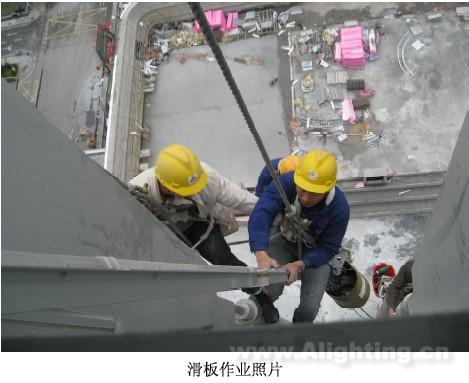

悬挂滑板安装工艺，俗称蜘蛛人作业，是安装装饰业和建筑外墙清洗而新兴起来的一种高空作业方式，具有设备费用少、安全简易、工效价值高等特点。本项目灯具安装，先将灯具安装在铝合金底盒上，铝合金底盒和不锈钢板件固定，不锈钢构件再和幕墙铝扣板固定，采取常规工艺安装需要随同幕墙作业平台脚手架同步落架时交叉作业配合(见图3.2.4-6)，采取悬挂滑板安装工艺。
图3.2.4-6 高空泛光灯具安装大样图
[NT:PAGE]

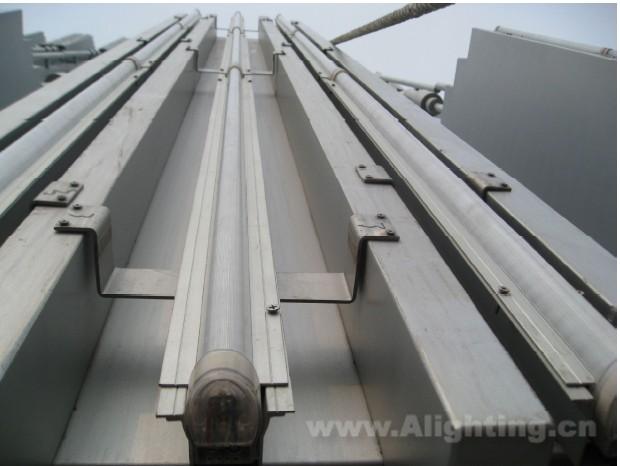

图3.2.4-7 高空泛光灯具安装照片
可以在脚手架落架完毕后，现场具备完全的成品保护条件时再安装灯具。其工艺重点工序为：悬挂绳索挂点制安、主挂绳就悬挂、安全绳悬挂、滑板制安和物料输送。鉴于该安装工艺只能从上至下安装施工，在灯具安装时减少悬挂作业人员的工作量，灯具间的连线和灯具与底盒支架的安装全在室内组装完成。
实际灯具安装采取悬挂滑板方式作业工期为25 个工作日(注：悬挂滑板作业限制天气为非雨天且风速4 级以下)，安排悬挂作业四班组，共10 人(高空3 人，地面隔离守护1 人，悬挂吊点看护1 人，室内物料工具递送组3 人)，共计用工250 个工日，而采用常规工艺方法随脚手架落架进度作业，每班六人，工日为120 个工日，得花工日720 个工日，省工日470 个，省时间95 天。
5、照明设计中使用了哪些环保安全措施：
1) 本项目严把设计关，从设计源头上保证使用的灯具产品为环保产品。根据建筑幕墙结构特点，特别定制了全彩线性LED 灯具，白天隐蔽性要好、要配合金属装饰肋的结构。全彩线性LED 灯具在原有成熟产品设计上增加两侧反光铝槽，进一步加强光效。所有灯具尺寸根据幕墙金属装饰肋的尺寸特点定制。
2) 灯具采用外置高功率因素的开关电源集中供电。所有电源和信号的出线点利用幕墙立柱及扣板结构预埋，不会造成建筑外墙的防水隐患。
3) 项目采用的线缆定型产品均为环保安全产品。
4) 按国家安全及设计规范配电线缆选用低烟无卤阻燃规格。
