作为中国四大直辖市之一的山城重庆，其夜景具有悠久的传统。近年来，随着城市经济与建设的快速发展，夜景建设也取得了令人瞩目的成就，特别是渝中半岛的建筑夜景在总体规划的指导下，夜景工程已开始实施，并形成了一定的规模和气势。而长江对岸的南滨路沿线夜景建设则相对滞后。
为打造整体和谐且特色鲜明的一江两岸夜景总体形象，南岸区政府于2011 年初开始大力推进南滨路沿线夜景规划与建设的实施。
北京新时空照明工程有限公司联合北京万德门特城市照明设计有限公司受邀参与该项目的规划设计工作，经过多次各方参与的会议讨论和设计调整，总体规划成果通过了区委会议的评审，确定了“万水千山，扬帆起航”的灯光效果主题，并制定了分步实施的设计及实施计划。

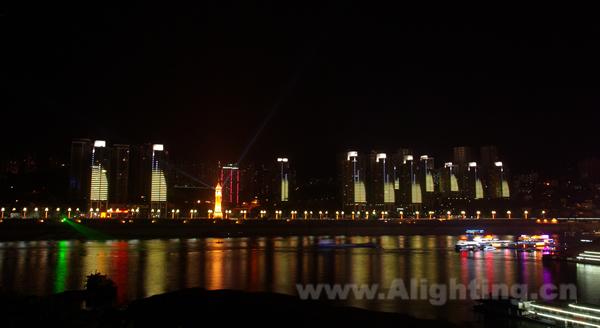

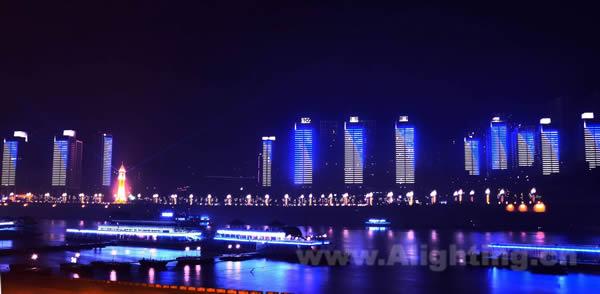

阳光100 建筑组团作为第一批实施工程的最重要组团，在深化设计过程中，新时空和万德门特集中了公司内部最优秀的设计和技术人员，并广泛征求行业内照明产品和控制技术专家的意见，对照明布置、亮度水平、动画效果、产品选型、控制方案等各个技术环节做出了科学合理的解决方案并完成施工图设计。该照明工程在设计指导下顺利实施，并于2011 年12 月25 日调试完毕。建成后的夜景效果基本达到了设计的效果要求，并得到甲方领导和各界人士的一致高度评价。
规划设计阶段：
1、景观系统分析及照明现状考察，挖掘照明载体的自然及文化特色，评价照明现状存在的问题，确定照明建设与现有设施的关系;
2、结合现场条件确定重要观景点，通过视线分析确定照明载体的分布情况并初步确定照明布置的原则;
3、以重庆的城市精神为指导，考虑与渝中半岛夜景的呼应关系，提出“万水千山，扬帆起航”的灯光主题;并以视线分析为基础，结合建筑景观形态进行区段划分并确定分段灯光氛围;
4、对沿江界面进行分析，以灯光主题和区段定位为指导，依据形式美学的原则，确定亮度的层次及光色分布，以保证夜景效果横向的连续起伏和纵向的层次清晰;
5、对所有照明载体进行照明等级划分，并结合现状，就亮度、色温、照明策略等提出规划要求;
6、投资估算及分步实施建议。
方案设计阶段：
1、以总体规划为指导提出照明概念并进行效果模拟;
2、结合现场条件，在避免眩光干扰和灯具暴露的前提下探讨方案的可实施性;
3、产品选型，亮度水平分析及控制方案探讨;
4、工程概算和用电量统计。
施工图设计阶段：
1、照明设备的准确定位及安装方式的确定;
2、照明设备的比选及各项技术参数的确定;
3、电气设计及管线布置方案;
4、控制方案的最终确定;
[NT:PAGE]
5、工程量清单及预算。
工程实施阶段：
1、现场试验对设计图纸及技术文件的修正;
2、管线敷设;
3、照明设备安装;
4、系统调试;
5、竣工验收及竣工图绘制。
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
灯具数量：

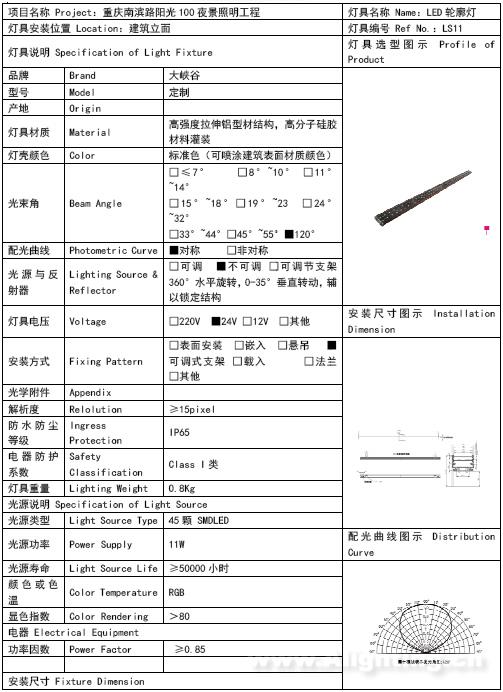

LED 轮廓灯8258 套，11W/套

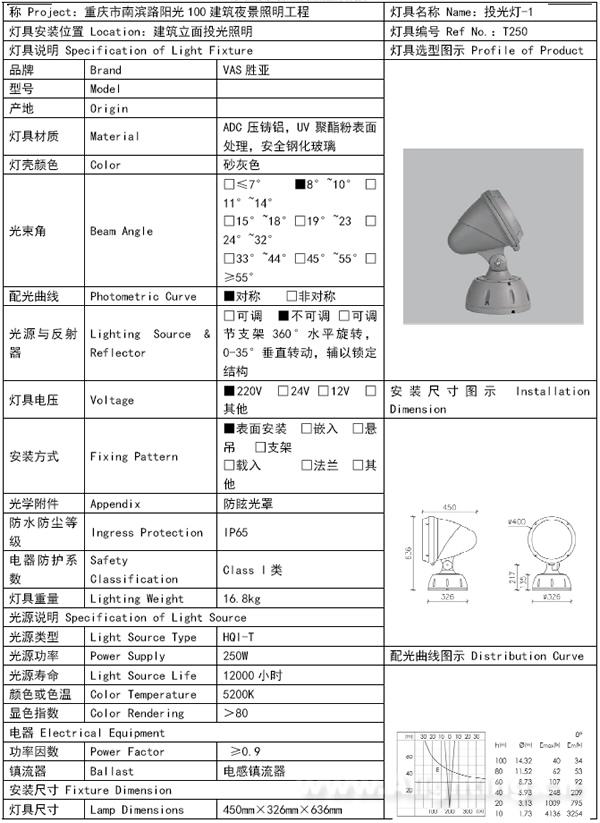

投光灯(窄光)：11 套，250 W/套
投光灯(泛光)：256 套，400 W/套
用电量总计： 220 KW
(注：此用电量为所有设备全部开启的情况下，一小时所使用的电量)
[NT:PAGE]
[NT:PAGE]
2、照明设计理念、方法等的创新点：
1)规划控制保证夜景效果的整体性
目前，除少数照明较发达城市外，多数城市照明建设缺乏总体规划的控制，造成了区域夜景效果整体性差的普遍问题。南滨路夜景的设计与实施将沿线8 公里长的城市界面作为一个整体考虑，统一设计、整体实施，为大场景效果的实现创造了管理基础;而通过科学的规划控制(视线分析、效果定位、亮度及光色控制等)以及照明设计对规划的严格贯彻执行，使理想的整体效果的实现成为可能。
2)将灯光秀概念引入到城市景观照明建设的范畴
目前，多数建筑照明是以表现建筑特色为主要目标，对单体来讲没有问题，而对整体而言，则难以凸显区域的夜景个性及特色。南滨路夜景在设计中突破了建筑立面风格的束缚，着重于景观界面整体形象和夜景氛围的营造，使南滨路夜景成为目前国内第一个实现大场景灯光秀效果的城市景观照明项目，这也为未来城市照明建设提供了更广阔的思路。
3)开放的系统为夜景效果创造了多种可能性
目前，国内多数照明项目出于节电的考虑，采取三级控制的模式，南滨路夜景充分利用LED 控制的最新技术，在满足三级控制的基础上，搭建了一个开放的平台，结合媒体技术等相关专业，为不同时段或不同时间的夜景效果创造了更多可能。
3、照明设计中节能措施：
1)合理选择亮度标准值：
参考国家规范，结合当地气候条件确定亮度层次及不同等级照明的亮度标准，利用人眼的适应性，强调相对亮度而不是绝对亮度，通过亮度对比形成夜景观的层次，从而从根本上控制了照明的能耗。
2)节能长寿的照明设备选型：
对光源、灯具、电器等的选型进行严格控制，所采用产品均为高效、长寿的节能型产品，设备。
3)电气设计的节能控制：
?? 在电气管线路径的敷设中，为减小导线长度，线路尽可能不走弯路，尽量走直线。
?? 合理选择导线截面积。对于线路较长的电路，在满足电流以及电压降要求的情况下，使导线的截面积加大1—2 级;
?? 合理确定配电箱的位置，尽量减小供电路径。
?? 采用高效率和功率因数的变压器，减少无功损耗。
?? 合理选择无线网桥的发射功率，降低电能损耗。
4)系统控制的节能控制：
?? 节约电能支出：系统能预置合理的开关灯时间方案，可依据不同的需求设置平日模式、假日模式和重大节日模式等多种开灯模式，在满足亮化工程照明需求的同时，有效减少开灯时间，从而节约大量的电能。
?? 降低运维成本：通过合理减少开灯时间，能有效延长灯具的使用寿命，可有效降低运行成本，进一步提高经济效益。
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
重庆南滨路阳光100 夜景照明项目共包含12 栋高楼，楼体分布位置较为分散。在夜景照明控制系统的设计上，我们采用了无线局域网结合DMX512 控制系统的方式较好地实现了楼群夜景照明演示系统的同步播放。并降低了工程造价。
由于重庆南滨路阳光100 项目占地面积大、控制灯具多;各种灯具需要相互关联、协调动作构成一个有机的整体。同时项目又要求做到分散控制、集中使用和管理，比较复杂，采用传统的DMX512 控制方式已很难满足控制要求。所以需要一个能够实现灯光同步播放控制并满足安全性、可靠性的系统来实现功能。
DMX512 协议是围绕工业标准EIA485 接口设计的，系统是基于沿着屏蔽导体双绞线的向下对称发送而建立的。这种缠绕结构确保所产生的干扰会同样地作用于两个信号，因此保证了一致的数字定相。
[NT:PAGE]
通常地，就如任何网段一样，采用DMX512 协议的系统中，导线两头应该有两个终端。灯光控制台通常在一头作为终端，而另一头应该只有一个120Ω 的电阻。EIA485 规范只支持“雏菊链”或每段上最多以32 个“单元负载”所构成的串行网络。通常每段的传输距离最多可为1000m。这样在重庆南滨路阳光100 项目中，单纯使用DMX512 协议的控制系统就难以在分布广泛的12 栋楼体中做到集中控制。结合项目特点，我们反复比较了有线局域网、无线局域网以及采用VPN 的广域网络方案，借助IT 组网技术，制订了基于TCP/IP 协议的无线网络加DMX512 协议的灯光演示系统的控制方案，成功地实现了项目的控制要求。
重庆南滨路阳光100 项目照明控制系统设计中采用了以下新的设计特点：
1) 主干网络采用高速以太网来保证通讯的速度与可靠性，并采用无线网络作为信号的传输介质解决了远距离传输问题，从而保证了整个系统运行的可靠性和稳定性。
2) 灯具控制网络采用了改进型DMX512 协议，在原有标准的基础上增加了数据校验等功能，保证了灯光表演系统的可靠性。
3) 由于整体灯光控制网络为专有网络，保证了灯光演示系统的安全性。
5、照明设计中使用了哪些环保安全措施：
1) 对灯具安装和结构承重进行精心设计，在保证灯具安装安全要求的前提下,考虑了日后维护的简便性。
2) 充分考虑室外环境与经济性要求，灯体采用高强度拉伸铝型材，配以高分子硅胶材料整体灌封防水防静电。
3) 在线路上设置漏电保护装置，保证配电系统的安全性。
4) 事先预制好灯具-线路配件，保证安装的快速性。
5) 在配电系统中，合理选择SPD，保证系统安全性。
