1、项目功能及建筑主体简介
天津水游城项目，占地面积3.78 万平方米，规划总建筑面积17.41 万平方米，其中包括一栋建筑面积2.3 万平方米的星级酒店，沿大丰路5.02 万平方米的商业裙房，四幢建筑面积共3.64 万平方米的写字楼，2.02 万平方米的独栋商业楼，地下建筑面积4.43 万平方米。水游城项目通过建设广场、花园、水溪、商场、超市、大型专卖店、餐厅、美食广场、影院、电玩城、KTV、美容、溜冰场等，将商贸功能、娱乐功能、休闲服务功能融为一体，充分体现“时间型消费”理念，使顾客在购物的同时还能享受到高档次的娱乐休闲空间。
1.1 项目设计效果图：
C 区酒店夜景设计效果
B 区内透光LED 单色效果图
单色效果图(一)
七彩色效果图(二)
A 区地铁入口玻璃幕墙及玻璃柱子效果图
A 区内透光LED 单色及雪花效果图
A 区地埋灯庭院灯效果图
天津水游城夜景照明项目，作为商业活动的重要形象窗口项目，本身集中了购物、餐饮、住宿、娱乐、及地铁轨道交通的一个主要出入口，和跨路商业天桥通道等等这些功能及配套实施相辅相成完美连接。整个水游城项目区客流量较大，晚间人员活动频繁，对灯光环境要求较高，不但需要具备较完善的功能照明，同时要提供给人们留恋往返的色觉感受，并且对外部环境的照度要求，和周边环境相协调，保证足够照明度的前提下，尽量的降低自身对照明功率的需要，来达到节能环保的要求。
[NT:PAGE]
我司参与此项目的设计人员在该项目中所体现的设计理念主要是突出外景灯光设计要有水的流畅及水的游荡的概念。其实这样的设计理念，大众都可以很容易的去想象。在B 区设计中主要是使用LED 动态变化，来体现水的动态美，结合大功率LED 全彩洗墙灯，凸显商业氛围，同时增加绚丽感;过街天桥通道本身是个封闭的空间通道，内部设置筒灯照明，通过玻璃的透光，结合外部LED 动态追逐灯光变幻，给人天上银河般的美妙感;从而体现出游的概念。另外，我们在C 区假日酒店的主楼南立面及东立面即大丰路商业路侧，设置了白色15 瓦LED内透灯，同时灯光能随音乐或者设置的模式进行变幻;在6 层底部设置6°角投光灯，进行格栅部分的泛光照明，结合场景需要，实施开启灯具。在A 区办公区主要采用白色LED 点光灯形成飘雪效果或者下雨的效果，就像天上流星般美丽，同时在底层商业外围设置金卤地埋灯，将墙体装饰一番，并且在3~5 层玻璃幕墙结构件上安装LED 流水灯;在地铁轨道交通出入口，16 个玻璃柱子进行区别设计，两个圆形玻璃柱可以设置视频成像，动画主要表演水中气泡，并且与上方玻璃幕墙LED 配合，幕墙灯具采用全彩led 幕墙灯，并且在效果上相互配合，以能更好的匹配，体现海洋中鱼在游水在动的主题，其他主要的为功能照明和局部装饰照明。
2、天津水游城项目详细的照明技术指标
(包括光源、灯具、功率、数量、用电量及照明效果)
2.1.水游城项目主要夜景效果图部分

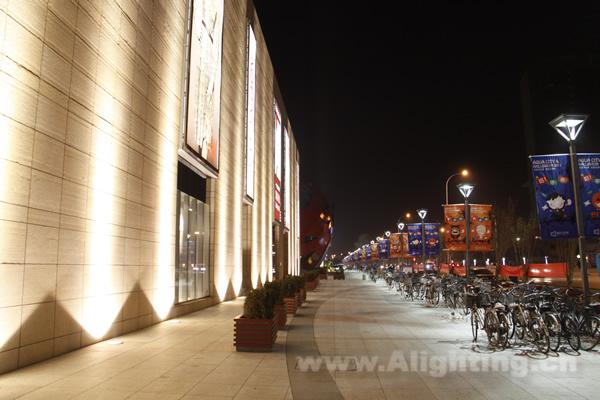

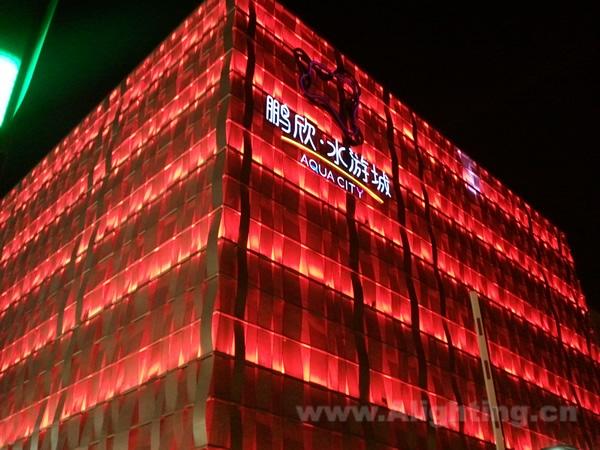

图片1. A 区(商业区东侧即大丰路面)实景效果 ，主要是展示地埋灯洗墙照明效果

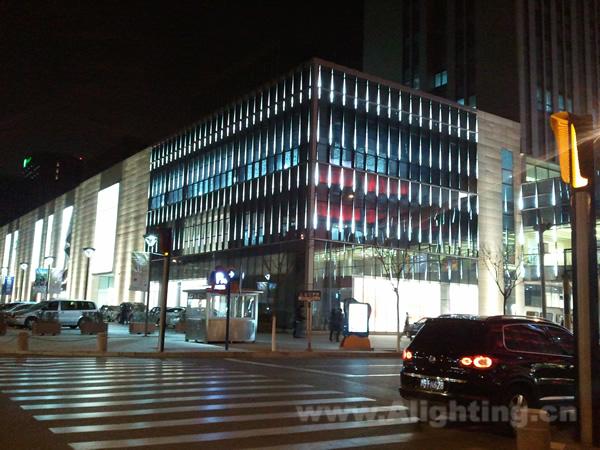

图片2 A 区东北角，街角一景，主要展示LED 流水灯外立面效果图
图片3 B 区正立面夜景效果图 全彩LED 内透光外立面效果图
[NT:PAGE]

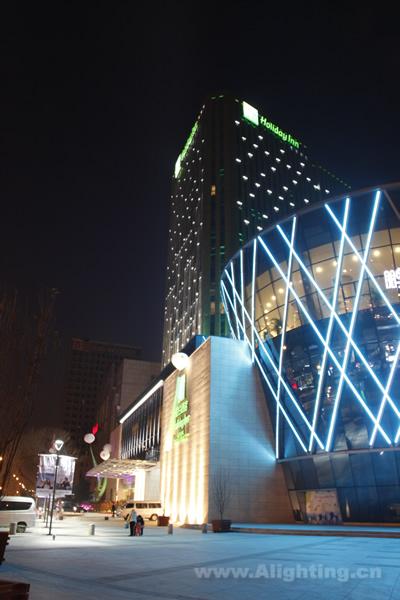

图片4 水游城C 区假日酒店部分
2.2.水游城项目主要灯具、数量、用途、功率表、功率密度值LPD

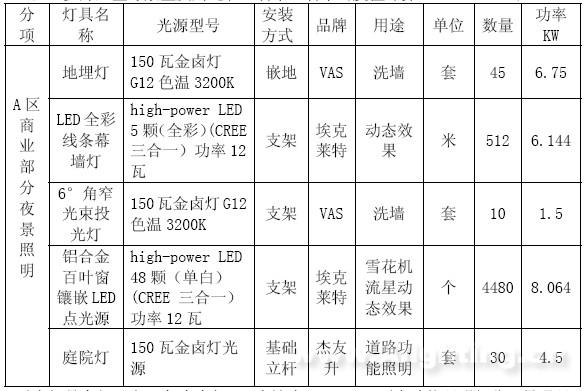

A 区主要灯具型号数量及用途表、功率、功率密度值计算 表1

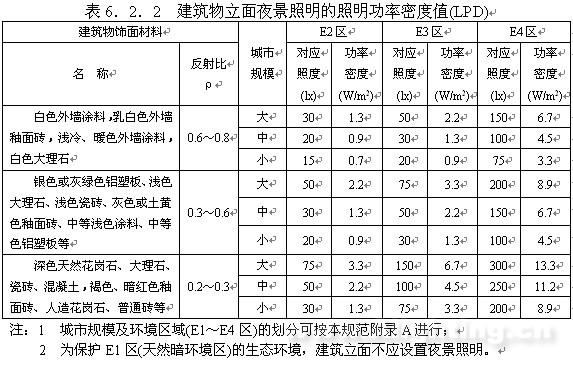

以上灯具全部开启，有功功率Pjs 合计为：27KW;不含功能照明部分，景观照明负荷为：22.5KW;结合图纸部分内容，A 区总负荷为49.5KW;计算照度200LX,本项目属于天津市红桥区主要商业区，属于规范要求的大城市规模，同时商业区环境区域及环境亮度和活动内容属于：E4 区为高亮度环境区，主要饰面材料为浅色大理石;结合景观照明设计规范对夜景照明功率密度LPD 的要求，A 区设置景观灯具部分建筑立面总面积：10782m2，功率密度值：49.5*1000/10782=4.59W/M2< 8.9，

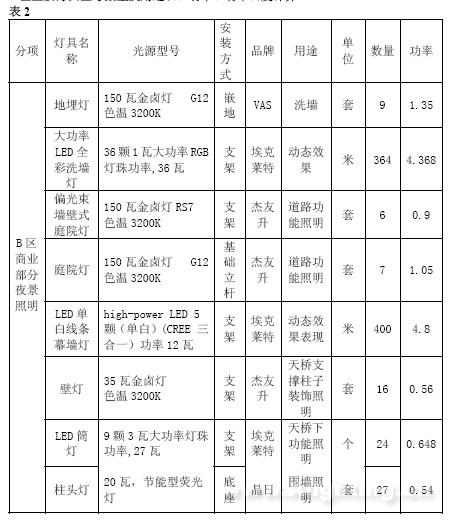

B 区主要灯具型号数量及用途表、功率、功率密度计算
以上功率合计：13.6kw，其中功能照明2.5KW;景观照明总负荷：11.1KW结合照明设计规范，针对B 区内透光照明和功能照明的需要，我们计算，B 区设置灯具部分建筑立面面积为3750m2，景观照明总负荷：13.6KW;计算功率密度值LPD=13.6/3750*1000=3.4W/m2<8.9,满足规范的要求;
[NT:PAGE]

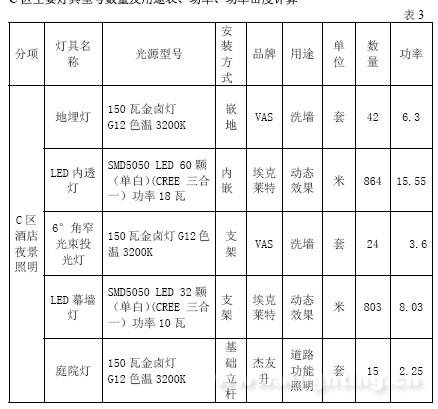

C 区主要灯具型号数量及用途表、功率、功率密度计算
以上功率合计：39.6kw，其中功能照明2.25KW;景观照明总负荷：37.35KW结合照明设计规范，针对B 区内透光照明和功能照明的需要，我们计算，C 区设置灯具部分建筑立面面积为9770m2，景观照明总负荷：37.35KW;计算功率密度值LPD=37.35/9770*1000=3.82W/m2<8.9,满足规范的要求。
3.照明设计理念、方法等的创新点：
设计在以人为本基础上，从环境安全、结构承重、电量控制等方面对灯具的选型、安装位置及方式进行了细致的考虑，并对照明亮度、色彩选择以及变化效果控制等方面提出了具体参数要求。多次进行灯光试验及亮度测试，从而保证照明效果的实现。
1)水游城的照明设计完全按照商业照明的要求设计，完全满足晚间商业需求。
2)在水游城照明设计中用光影体现外立面特有造型，满足区域照明要求。
3)设计中充分考虑了节能要求，利用不同控制模式减少了不必要的能耗 。
4)设计中在满足照度均匀性的同时，正式考虑了照度梯度的要求以及眩光的处理。
4.设计中使用了哪些新技术、新材料、新设备、新工艺：
大功率LED 照明灯具光源非对称配光的实现，并借助其他物理手段控制发光范围，从而在保证照明效果的同时，降低耗电量。 灯具采用高强度压铸铝材料，表面静电喷塑处理，采用隔离双腔体设计，独立散热，均匀性更好，采用单颗高效LED，寿命可达5万小时，外置可调制键盘，可通过DMX512控制系统调光控制，采用ARM 集成控制芯片进行控制，独创对数调光技术，是动态光更加柔和，颜色绚丽，预制灯光管理程序，多个方案可供选择，外置无线控制系统，可实现单灯独立控制。
5.照明设计中使用了哪些环保安全措施：
1、灯具安装隐藏性强，防护等级要求大于等于IP67 以应对当地湿热及暴雨气候的挑战。保证灯具寿命，保障照明效果。
2、灯具安装与结构承重的精心计算，保证灯具安装的安全要求;安装维护考虑检修方便，前期与结构安装配合，设置吊装检修点，方便后期工人检修。
