【2012中照奖作品】潍坊白浪河整治景观照明

本项目荣获2012中照奖工程设计奖（公园、广场）提名奖

　　潍坊市白浪河综合整治开发项目是潍坊市基础设施环境综合整治系统工程项目之一,属于潍坊市三河治理工程的一部分,是山东省城市环保二期项目(SDEPⅡ)之一,已被潍坊市政府确定为2006年生态建设十大重点工程之一。

　　项目总长22.7公里。白浪河是流经潍坊市城区的一条重要的河流，不仅担负着接纳城区生活污水和工业废水、改善城区环境质量的任务，也是潍坊市城市景观的重要组成部分。

　　CCDI照明设计中心承担了全部22.7公里的景观照明的设计工作，针对于该景观照明项目分析后，制定出派驻照明设计师长期驻扎现场完成设计方案，派驻时间达一年之久，驻场设计师全力配合、灵活满足甲方需求，指导施工单位在业主规定时间节点完成照明设计，在时间紧，进度赶的情况下，尽可能的做到美观与节能。建成后，得到了业主的一致认同和好评。

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　整个项目在灯具选择方面，坚持绿色节能灯具。光源采用LED、金属卤化物灯等为主。

　　为保证道路的整体与连续性，在道路照明中金属卤化物灯与LED灯要求色温应在4000-5000K之间。以保证整体光色统一。

　　用电量约100kw/公里，在灯具选型及现场安装时，对眩光进行深入分析及控制。实现人性化照明。

标段一灯具清单
序号	材料名称	单价(套/元)	数量(套)	功率(W)
1	交通道路灯a		350	70
2	交通道路灯d		10	70
3	高杆灯a		2	420
4	高杆灯b		2	420
5	5米庭院灯a		300	150
6	5米庭院灯e		100	150
7	草坪灯c		3200	13*2
8	树丛投光灯a		700	35
9	树丛投光灯b		1500	70
10	树丛投光灯c		600	150
11	树丛投光灯d		250	250
12	LED嵌地灯		400	5
13	地理投光灯		510	35
14	LED柔性光带		3000	25
15	LED星光灯		460	5
16	LED水下灯		450	25
17	水下灯（PAR灯）		430	100
18	台阶灯		480	13
19	金卤投光灯		240	35
20	金卤灯a		260	70
21	金卤灯b		150	400
22	广场树木投光灯		270	70
23	侧壁灯		260	13
24	竹林星光灯		250	15
25	景观灯柱a		15	70
26	景观灯柱d		12	400

总价

注: 此表包含此次招标范围:白浪河上游(潍胶路—机场路)部分节点

[NT:PAGE]

标段二灯具清单
序号	材料名称	单价(元/套)	数量	功率(W)
1	交通道路灯b		200	70
2	交通道路灯c		50	150
3	5米庭院灯b		60	50
4	5米庭院灯c		60	35*2
5	5米庭院灯f		90	50
6	3.5米庭院灯a		150	70
7	3.5米庭院灯b		223	35
8	草坪灯b		1500	13*2
9	高杆灯		1	6200
10	树丛投光灯a		600	35
11	树丛投光灯b		2300	70
12	树丛投光灯c		800	150
13	树丛投光灯d		400	250
14	金卤投光灯		400	35
15	金卤灯a		450	70
16	金卤灯b		300	400
17	LED嵌地灯		500	5
18	地理投光灯		450	35
19	LED柔性光带		2000	25
20	LED星光灯		300	5
21	LED水下灯		400	25
22	水下灯（PAR灯）		400	100
23	台阶灯		300	13
24	广场树木投光灯		350	70
25	栏杆灯		1500	9
26	侧壁灯		550	13
27	竹林星光灯		200	15
28	景观灯柱c		8	600

总价



注: 宝通街—胜利街桥和玄武街—高速路北橡胶坝,成型节点

		标段三灯具清单

序号	材料名称	单价(套/元)	数量(套)	功率(W)
1	5米庭院灯d		270	45*2
2	草坪灯a		2300	13*2
3	树丛投光灯a		700	35
4	树丛投光灯b		1700	70
5	树丛投光灯c		750	150
5	树丛投光灯d		400	250
6	墙壁灯		300	13
7	地理投光灯		510	35
8	金卤投光灯		600	35
9	金卤灯a		700	70
10	金卤灯b		250	400
11	LED嵌地灯		400	5
12	LED柔性光带		2000	25
13	LED星光灯		700	5
14	LED水下灯		300	25
15	水下灯（PAR灯）		400	100
16	LED洗墙灯		1500	36
17	隧道灯		50	150
18	竹林星光灯		150	15
19	广场树木投光灯		250	70


总价



注:	此表包含此次招标范围:福寿街桥---玄武街桥,成型节点

[NT:PAGE]

		标段四灯具清单


序号	材料名称	单价	数量	功率(W)
1	风光互补灯		45
2	太阳能庭院灯		200

总价



注:	此表包含此次招标范围:45个风光互补灯组\200个太阳能庭院灯





		标段五灯具清单


序号	材料名称	单价(元/套)	数量	合计(单位元)
1	LED光源50w		150
2	LED光源70w		550

总价



注:	上游湿地七米路、鸢都湖十二米路,十五标5米庭院灯已及20-2标5米庭院灯
	均采用LED光源

　　2、照明设计理念、方法等的创新点：

　　照明设计理念：

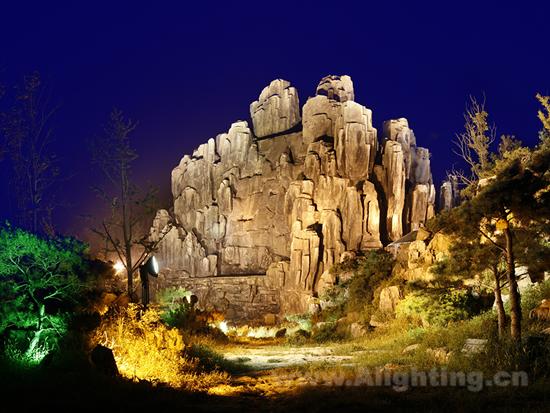

　　白浪河照明设计围绕历史之河、文化之河、穿越历史、照射未来的设计主题进行设计，分为生态湿地区、水景公园区、景观绿廊区、商业文化区、休闲园林区五大区。生态湿地区域除了基本道路功能照明原则上不做任何灯光营造;在水景公园区硬质景观与软质景观相结合营造繁荣的景象;在景观绿廊区通过景观节点的点亮为群众营造一个夜间休闲的城市绿带;而在休闲园林区更多的是对人性化、私密性的营造。整体体现古朴典雅、和谐流畅、韵律之光的独特夜景照明特色。

[NT:PAGE]

　　3、照明设计中节能措施：

　　1)、采用智能照明控制系统，将全部灯具按照不同的需求、不同时段控制，满足节能及整体园区管理的需求

　　2)、由于上游湿地属于封闭式管理只有少量车行驶，所以平日园区内道路照明系统灯具，只开放一半。

　　3、照度、光色、显色指数外，采用高效光源及高效灯具。据不同的需求采用了绿色、节能、高效、长寿、环保灯具，如：金卤灯、LED灯具等。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　1)、LED照明

　　照明设计中，大量采用LED灯，无频闪，而且寿命要更长、光线健康光线中不含紫外线和红外线，不产生辐射(普通灯光线中含有紫外线和红外线)。

　　2)、采用智能照明控制系统

　　实现节假日、平时、午夜模式等照明控制人性化的开关灯模式，亮度或照度控制程序控制，按预先编制好的程序开关灯光

　　3)、木纹转印技术

　　在上游湿地部的道路功能照明设计中，为保证整体环境的视觉舒适度，在机动车道路功能照明中，对所有设计路段灯杆全部采用木纹转印技术，减少钢铁肌理带来的冰冷感觉。

　　5、照明设计中使用了哪些环保安全措施：

　　1)、设计须遵循三相五线平衡供电原则

　　三相照明线路各相负荷的分配保持平衡，最大相负荷电流不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。保证三相负荷比较均衡，以使各相电压偏差不致产生较大的差别，同时减少中性线电流。

　　2)、结构单元与主供电线路之间需设立独立的短路和过流保护装置

　　在照明分支回路中不得采用三相低压断路器对三个单相分支回路进行保护。

　　3)、照明控制系统说明：

　　照明控制技术突飞猛进的发展,且其应用也日益广泛。目前执行的设计标准中对照明控制都有明确的规定：”建筑照明设计标准”(GB50034-2004)、”城市道路照明设计标准”(CJJ45-2006)、”智能建筑设计标准”(GB/T50314-2006)。

　　计算机控制台为人机对话形式，设有灯位布置模拟盘、灯光单控、组控开关等，灯光单控开关的布置应与灯位布置模拟盘相对应。可以自动控制，也可以手动控制，计算机可以模拟现场开灯状态，自动控制及检测灯具是否正常工作，并反馈显示故障灯组位置，可根据实际需要设置不同的控制方案，以满足不同比赛内容及活动对照度的不同要求及同一体育项目不同比赛级别对照度的不同需要。预先确定若干种开灯方案，编程后存入计算机内，根据不同的需要调用相应的开类方案。
