本项目位于天津十一经路与六纬路交汇区域，东靠十一经路，南依六纬路，西临十经路，北接七纬路，为中粮天津六纬路项目的起始点，总用地面积：9165.15平米。体验中心融合了城市展览馆、艺术馆以及文化中心，展示了区域的特征与品质。作为重要的城市空间节点，定位为代表“城市客厅、城市名片、城市身份”的品牌专营店，创造高品质的城市公共空间。

　　建筑的主要幕墙采用双层玻璃幕墙系统，外层白色彩釉玻璃，内层为深色LOW-E镀膜玻璃。彩釉图案采用放射状白色圆点布局。大面积的双层玻璃幕墙系统成为照明设计的重点和难点，建筑一层和二层部分立面，采用深灰色火烧面花岗岩，采取石材干挂结构形式。

实景图分享：

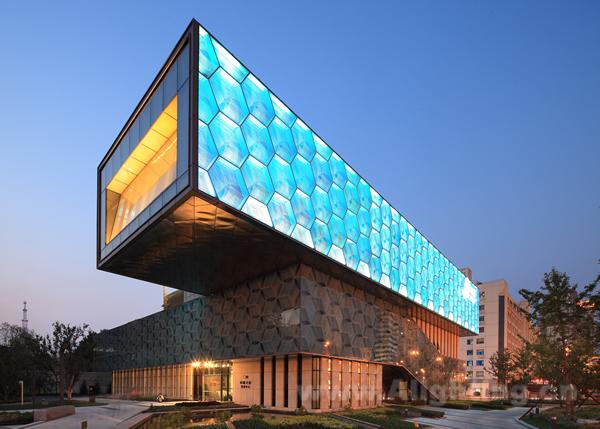

主入口透视

南立面

主入口

[NT:PAGE]

细部实景

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　玻璃幕墙：LED线性投光灯，功率39W，数量294套。灯具安装于双层幕墙中间，上投光照明，采用控制系统出现各种模式和流水效果。

　　建筑入口：筒灯，功率50W，数量18套。安装于建筑各主要入口雨棚顶部，提供功能照明和引导照明的作用;

　　二层内透：T5荧光灯，功率28W，数量38套。安装于二层样板隔板和玻璃幕墙之间，补充样板间照明，防止出现黑洞效应。

　　三层露台：LED线性投光灯，功率15W，数量24套。灯具安装于露台玻璃幕底部上投光，照亮露台顶部檐口。

　　2、照明设计理念、方法等的创新点：

　　中粮体验中心是天津海河边上重要的建筑节点，如何将照明与建筑幕墙特征融为一体，如何将先进的照明技术与艺术结合，如何更好的节约能源是本次照明的重点。

　　体验中心建筑具有独特的幕墙结构设计，这是建筑设计的灵魂所在。双层白色彩釉玻璃的叠合，可以让人们在不同的角度看到不同密度的纹饰，而这面纹饰恰恰是中粮集团的LOGO。

　　照明设计的原创理念并不复杂，“用淡淡的蓝色水纹表达海河畔细腻的纹理”。

　　真正的设计挑战在于“实际困难的解决”。照明与建筑师、幕墙公司反复协商、实验辅助证明、以及幕墙为照明做出的调整，最终完全获得了预期效果。

　　1. 照明的实际困难——

　　(1)幕墙通透，缺乏受照面背景。建筑内部多为共享空间，不便于设置窗帘等作为照明的受照面。因此照明要仅是通过白色釉点的亮度来表现建筑。

　　(2)单元模块较大，高度为2.07米，每层建筑外立面高度仅有3.5组单元，难以组成丰富图示。

　　(3)灯具安装位置受到局限，建筑外表光洁，环境优雅，不允许任何外部附属设施设置。

　　2. 用光的事实来证明——

[NT:PAGE]

　　照明设计应用了大量的灯具实验来辅助业主、建筑师、幕墙公司确定各个细节。

　　(1)灯具位置的选择。

　　当灯具分别位于双层幕墙的内侧，外侧，中间，可以直观的看到效果的不同;而获得均衡叠层釉点、视觉表现最佳的是灯具位于中间。

　　(2)幕墙侧板的更改。

　　幕墙单元模块高度为2.07米，灯具安装距离受到严格限制，原建筑幕墙侧板为黑色材质，反射率低，玻璃幕墙釉点亮度退晕快，无法均匀;照明设计建议更改为浅灰色，大大改善了均匀度，保证了肌理的完整。

　　照明设计也提出了侧板的可拆卸性，保证灯具维护的便利条件。

　　(3)照明光色与变化方式的决定。

　　照明设计选用了LED灯具，业主认为就可以获得无限可能的颜色变化、图案变化，应选用RGB灯具。但这是与照明原创理念不吻合的，设计师通过实验的变化来说服业主“全能”并非最适合，淡淡的蓝色是这个建筑的功能与气场所需求的。

　　鉴于单元模块数量较少，细腻的变化不是以幕墙单元块，而是以整个立面作为背景，以灯具的10cm单元为模组，才能够获得精致。

　　3、照明设计中节能措施：

　　(1)模式控制

　　项目全线通过总智能控制系统，内建不同控制模式、三级线路设计来合理控制的开灯时间，降低能耗;模式分为平日模式、节日模式、重大节假日三种。

　　(2)光源及灯具的选择

　　设计中选用节能光源、高光效灯具来保证节能，大部分选用LED光源实现照明效果，根据现场需要选择合理的配光角度，增加灯光的利用率，减少灯具数量。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　中粮体验中心照明设计要求与“城市客厅、城市名片、城市身份”的定位紧密结合，建筑的定位要求照明的细致程度之高，要求尽可能降低灯具的存在感，做到见光不见灯，双层幕墙的照明很好的体现了这一点，由于幕墙内部和外部安装灯具对白天景观影响比较大，最后决定灯具安装在间距450mm的双层幕墙之间，如此小的空间如何解决后期维护、以及如何避免高温降低灯具的寿命是两大难题，多次与建筑设计师和幕墙设计的协调，通过将幕墙模块间的固定隔板更换为可移动隔板，保证维护人员能够对灯具维护;顶部加装通风设备降低幕墙间内的温度，延长LED灯具寿命。LED优质芯片的选用和对配光的特殊设计为提高照明品质起到很大作用。

　　从把每一个幕墙结构作为独立的像素点，通过控制系统实现多种何纹样、整体流水的照明效果。大规模LED技术的使用、多种控制模式的的设计、严格的配光设计要求实现节能的目的，完成后的体验中心照明效果很快被经过的市民记住，并予以“天津小水立方”的美誉，实现了打造重要城市空间节点的目标，美丽的照明效果和多样的动态模式，给人多样的视觉享受。

　　5、照明设计中使用了哪些环保安全措施：

　　(1)防治光污染

　　中粮体验中心选用高光效灯具，并且对灯位布置、投射角度进行严格设计;灯具选用窄角度且配有防眩光格栅或拉伸镜片，尽量将光线控制在被照区域，避免对行人和室内工作人员的视觉干扰。

　　(2)照明安全措施

　　合理确定供配电负荷等级，并采用独立配电线路，照明符合计算系数为1，供电半径为300~400m，分区、系统自动时控等方式，同时辅助手动控制。
