此项目荣获2012中照奖工程设计奖（公园、广场）二等奖作品

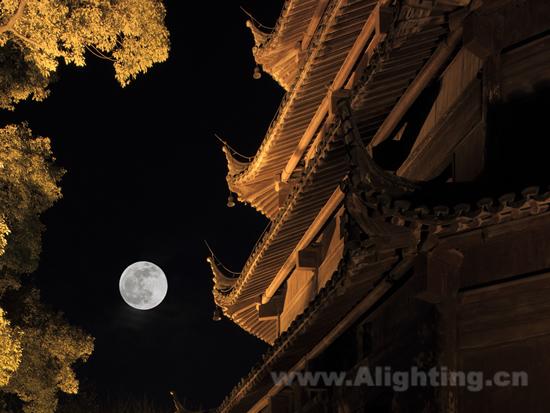

　　六和塔建于北宋开宝三年(公元970年)，是吴越国王钱弘俶祈求镇慑钱江潮患，保境安民而诏令兴建。巨塔依山濒江，历经千余年历史传承和洗礼，以其伟岸、雄健、充满历史沧桑意味动人之风貌矗立江畔，其丰富的文化、科技、艺术沉淀再现了中国古建筑形制和建造技巧的契机，其现存的砖砌塔身的形制、用材、体例、浮雕图案等是我国目前发现的符合《营造法式》规制的实物例证，因而成为楼阁式古塔的杰出代表之一。1961年，国务院将六和塔列为第一批全国重点文物保护单位。

　　六和塔自然风景与人文历史的完美结合，成为杭州的重要标志和城市象征。杭州市政府希望通过实施六和塔夜景照明工程进一步完善杭州夜间形象。

　　六和塔作为国家级古建筑和世界文化遗产西湖核心景观之一，夜景照明实施不能与文物保护、西湖申遗有任何冲突。建设方、设计方有意识地引导社会公众审美，通过分阶段、小规模、重细节的渐进式整合、保护及利用相结合的方式，对维护自然景观和历史古迹的真实性、完整性与可持续性进行了探索，努力将六和塔夜景呈现为具有鲜明传统审美意趣、古朴沧桑感的风景。

　　2009年，六和塔景区夜景工程正式启动，工程总投资600万，设计工作由业主和设计方技术人员在现场共同完成。本项目于2010年完成核心景区与主要景区照明工程，2011年4月完成二级景区照明工程。目前已通过杭州市有关部门的竣工验收和工程审计，投资合理控制、后续管理良好获得较高社会效益评价，并获得浙江省优秀建筑装饰工程奖(智能化工程类)荣誉。

[NT:PAGE]

　　1、技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　2、照明设计理念、方法等的创新点：

　　1)以“最少介入”为指引，以审慎、保守态度行事，尽可能以最少的光表现载体，以最少的载体展现景观，以最少的景传达尽可能丰富完整的文化内涵与地方精神。

　　2)我们坚信建设方和设计师应该承担社会责任，有意识地引导政府官员与大众审美，而非一味违背设计原则屈服于行政意志。设计师与建设单位顶着来自某些官员的压力，坚持将六和塔景区呈现为具有鲜明传统意趣、富有古朴沧桑感的夜景，而非辉煌炫目形象。

　　3)遵照“可逆性原则”，满足文物保护与世界文化遗产保护苛刻要求。首创性使用了暗藏式液压升降平台，安放照明灯具。到目前为止，这种方式在古建筑照明中是罕见的。

　　4)为保证夜景实施后从外部观看没有眩光，看不到光源，我们精心勘察地形，确定安装位置。工程人员结合实际地形特征，对需要安置照明设备的每棵乔木，每块场地，逐一观察，比对，调整，采用了大量明装地埋灯以及加装遮光罩的立杆精确控光投光灯，以杜绝以往许多山体景观项目出现的“一闪一闪亮晶晶”的降低观赏舒适度的现象。

　　3、照明节能措施设计：

　　1)选用控光性能优异的高效能、高品质灯具;灯具采用高效率的供电和控制系统;

　　2)为了降低运行能耗，同时考虑对动植物保护的，在兼顾旅游观赏需要基础上，采用智能控制系统，将开灯时段详细划分(详见下表)，区分旅游季与非旅游季(含平时、周末、节日模式)，同时实现灯具软启动保护、远程控制、末端防盗功能，达到系统综合节能。

[NT:PAGE]

　　*普通旅游季4.10—4.25 & 6.1—9.25(每周一至周四)(全年95—96天)

　　*普通旅游季4.10—4.25 & 6.1—9.25(每周五至周日)(全年38—39天)

　　*旅游旺季4.26—5.31 & 9.26—10.31(每周一至周日)(全年68天)(遇国庆按重大节日执行)

　　*非旅游季11.1—次年4.9(每周一至周日)(全年155—156天)(遇春节、元旦按重大节日执行)

　　*重大节日(国庆3天、春节3天、元旦1天)7天。普通节日(五一、端午、中秋共3天纳入各季场景内)。

　　全年运行能耗：27万KW。全年植物总人工光曝光时长：174.5小时(为全年时间2%)

能耗分析表

[NT:PAGE]

　　4、新技术、新材料、新设备、新工艺：

　　1)六和塔亮灯工程充分考虑六和塔文物的安全保护问题，以保护第一，安全第一为原则，坚持最少介入，放弃在塔体顶部、屋面、墙体上设置照明灯具的传统做法，而改为在距塔基三四十米外的安全区域设置液压平台，以自下而上的外投方式展现六和塔。首创性使用了暗藏式液压升降平台安放照明灯具。白天，平台降到地面以下，完全看不到灯具，夜晚，在远程控制的自动程序设定下，机坑的盖子自动打开，灯具缓缓升起。本系统从理论上没有难度，在实际应用过程中细节问题相当多，如稳定有效的排水系统、液压升降功能、抗风雪等极端恶劣天气、盖子自动开闭与升降机的无误差的精确配合等。

　　2)为保证实现景区夜景长卷构图，管线敷设与灯具安装数量大。采用智能控制系统，将开灯时段详细划分，区分旅游季与非旅游季(含平时、周末、节日模式)，同时实现灯具软启动保护，远程控制，末端防盗功能，从而达到系统综合节能与后期维管运行良好。

　　3)采用PAR金卤灯光源来实现对部分落叶乔木的特殊效果照明。同时也采用了成熟稳定的高光通量LED光源实现一些配景建(构)筑物的照明。

　　5、照明设计中环保安全措施使用：

　　六和塔作为国家级古建筑和世界文化遗产核心景观之一，照明实施将面对诸多限制。

　　1)动植物：不在古树名木和乔木本体上设置照明设施，不对灌木、花草进行表现，不对光敏感植物进行表现。在核心、一级景区内，仅对构成钱塘江断面空间立面上的重要元素进行表现，注意避开鸟类、昆虫栖居之处，弱化功能性和表现性照明。严格控制植物照明年人工光曝光量。严格筛选光源，剔除含有对树木有害光谱的光源。灯具预埋件、基础、支架、管线施工时，避免破坏植物根系、土壤结构。

　　2)周边人群：周边无居民，焦点景观六和塔立面平均亮度控制在7cd/㎡内，山体照明平均亮度控制在3cd/㎡左右，此亮度对江对岸1.5公里以外居民而言不构成影响。

　　3)天空：使用多种窄角度、控光性能优异灯具，将光溢散和上射光减少到最低，投光灯瞄准角度(X轴方向夹角)控制在50°内，部分明装地埋灯虽采用30°对称配光，但均在茂密乔木下方，上射光控制较理想;对六和塔以外其它建筑物不采取泛光方式，因此基本不产生上射光;对游步道功能照明，采用较大截光角(40°/ 45°)的灯具。

　　4)结构安全措施：所有照明设备(包括电器部分)均采用高强度结构设计，高强固定件安装，使设备不因江风等自然因素而导致松动或脱落。

　　5)材料环保安全措施：所有照明设备均选用无毒，防火，绝缘，耐腐，耐高、低温，耐老化的国优材料。

　　6)灯具与电气设计环保安全措施：所用照明设备均达到国家相关规范认证要求，灯具防护等级均为IP65以上，电气等级III级。所有照明设备均做完全接地处理。选用电器部件均符合国家安全标准，LED灯具电缆连接和控制设备都放置灯体底座内。构件设计和制造符合EN60598,GB7000,CCC等标准。
