引言：
中国上海的南京西路是被称为“中华商业第一街”——南京路(南京东路和南京西路)的西半部，跨黄浦、静安两区。精华段都集中于静安区，东起成都北路，西迄延安西路，全长2933米，穿越静安寺闹市地区，横贯静安全境。
雄踞南京西路核心CBD、静安区 “金五星”之一的1788 国际中心，位于南京西路1788 号。地处静安区中心地带，毗邻静安寺、百乐门，与中福会少年宫及会德丰广场隔路相对。是静安乃至整个上海又一集商业和办公为一体的标志性建筑。大楼总建筑面积达11.32万平方米，由一幢超高层超甲级写字楼和顶级奢华的商场构成。项目总投资达到25亿元人民币。
项目从设计、建造到管理方式都贯穿了低碳环保理念，是浦西第一幢通过美国建筑环保认证(全球通用LEED金级认证)的国际甲级写字楼。
建筑特点：

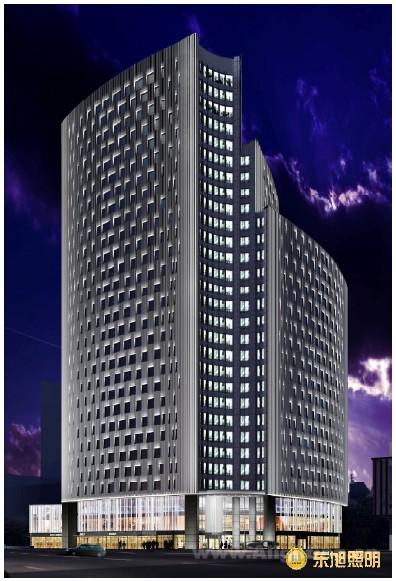

整个建筑平面呈扇形，立面造型上由东向南层层递进，分别为21层、25层、29 层。建筑立面——如从上而下的水源，遇见崖石而错落出不同的机理表情。以节能及减少光污染的旅馆铺陈，节奏感的开创布局，营造更富层次动态的建筑肌理。
愚园路裙房临街面采用大小不一的菱形窗框结构体现其建筑六边几何造型呈现的独特美，创造行进间的视觉焦点，丰富都市的建筑风格，主楼立面安装大量竖向铝板，给庞大的建筑增添了不少灵气。
设计理念：设计主题：节能、流动、和谐
1、概况
整个大楼分为主楼、裙楼两大部分，为了塑造整体立面的流动意象,使之在静安地带能够吸引更多人的眼球，表现手法上，体现“流动”的概念，与“山水流动”的景观设计相结合，创造友善的都市空间。
我们采用的照明方式并不是均匀的照亮整个外立面，而是在外墙的不规则窗框部分重点打光，采用这种照明方式可以让人们的视线不自觉的专注在墙面上最独特的部分。对于整个东立面和南立面照明效果较全面，而不太重要的西、北立面我们使用泛光照明的方式和柔性灯带加强整个建筑的三维效果。
[NT:PAGE]
2、亮度与色彩分析
该楼与中福会少年宫及会德丰广场隔路相对，紧邻百乐门与静安寺，是静安区“金五星”之一，根据市政府对静安区整体夜景照明环境规划的要求，结合静安区照明环境的特点，其建筑表面的照度：整体照度为150~400LX，主楼外立面部分为200~400LX，裙楼部分为150~300LX。

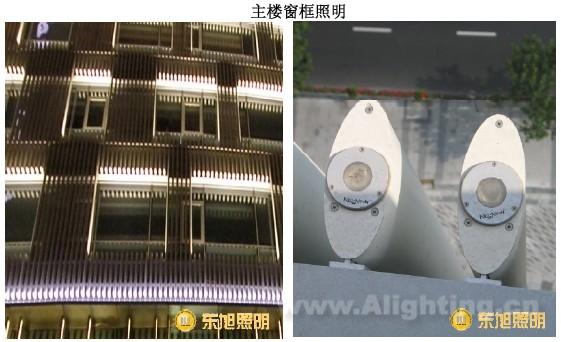

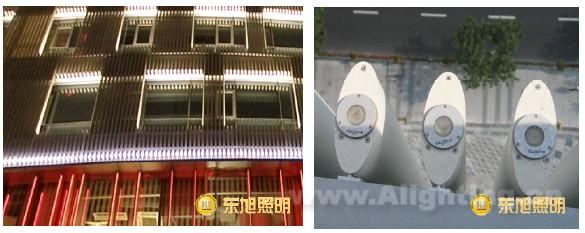

为体现建筑外墙面不规则窗框的建筑特色，定制LED射灯与铝管紧密结合，LED 射灯隐藏于铝管端部，打亮上排铝管的底部，再次突出建筑特殊的铝管结构，六千多个射灯配合动态效果，营造“流水”理念。
3、各部分照明设计
裙楼照明设计：裙楼和主楼采用4000K 色温的LED 条形灯进行分割，并利用突出的铝条结构及RGB缓慢变色的七彩效果的LED条形灯，展现“跌水”的设计理念。
主楼侧框照明：主楼侧框照明采用4000K 色温T5 洗墙灯，着重勾勒建筑轮廓，罗阔似山的稳健：远观近看1788国际中心，如同仰望一座山的体量， 21、25层层退台的睿智线条，如山脉从容起伏，有一种让跃动节奏舒缓下来的感觉。
[NT:PAGE]

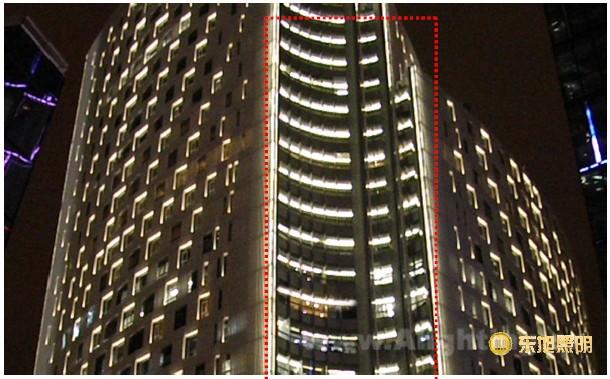

主楼小圆弧照明：主楼小圆弧处采用荧光灯内透的照明方式，展现圆弧状的建筑结构，夜晚，荧光灯从玻璃内透出来，不光作为东、南两立面的过度连接，也成为主楼不可缺少的亮点。

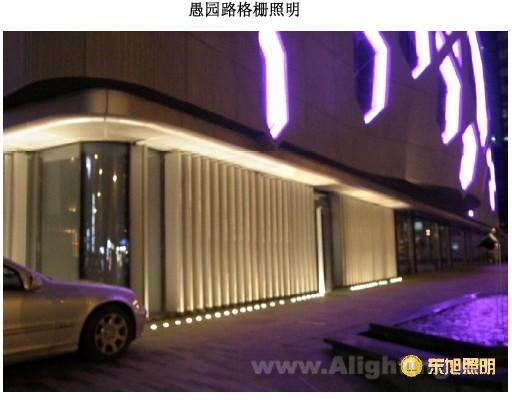

愚园路商场东面入口处照明主要采用LED 投光照明方式，3000K 的小功率LED地埋灯成排打亮格栅，对格栅进行重点照明。

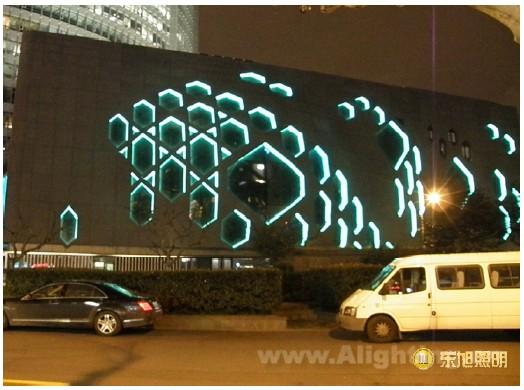

西、北立面愚园路菱形窗框照明：北立面利用柔性灯带的表现方式，与设计立意中的“水泡”感念呼应，体现其建筑六边几何造型呈现的独特美，创造行进间的视觉焦点，丰富都市的建筑风格。

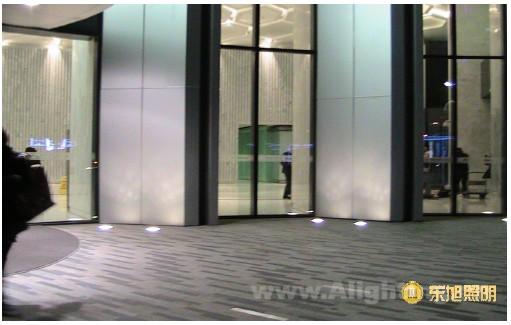

裙楼入口处照明：裙楼入口处的小圆弧是大楼东立面和南立面的连接处，立柱采用70w地埋灯打亮，作为大楼入口处的标志，对进出人群起到引导的作用。
[NT:PAGE]
4、控制模式
本项目的灯具全部采用高效节能的LED灯具，在完美体现建筑细节的同时，又体现了节能环保的理念，并可实现多种控制模式，如平日节电模式可设置为关闭窗间光照，节假日模式可设置为流水追逐模式，营造“山水流动”的设计主题。(详见所附方案文本及照片)，本项目还通过SDA远程遥控接入政府相关部门，所有的模式皆可以通过普通电脑进行一键式操作。
[NT:PAGE]
5、灯具的隐蔽性考虑
1788国际中心从设计、建造到管理方式都贯穿了低碳环保理念，用“窗墙”取代玻璃幕墙，双层玻璃窗内凹于铝合金窗框内，且每扇窗最大能打开70度角，这种设计能为大楼节省约30%的空调能源。屋顶装有6组风力发电机，它所产生的风能供给大楼公共通道的照明灯使用，每年光这一项能省下200万元电费。
大楼还将设置能容纳200 吨重水的水槽，来收集雨水、中央空调冷却塔的冷凝水，用于浇灌、大楼清洗保洁和部分楼层的厕所冲槽水，这一项能为大楼节水12%。
此次灯具的配光、色温、灯具支架等均为南京西路1788项目定制。建筑主楼打亮窗框的灯具，充分体现了建筑主体不规则窗框的建筑特点，为了配合灯具的隐蔽安装，我们选用隐蔽小巧的线形LED 灯具，在灯具外增加装饰线槽，这
样既保证了建筑的夜间景观又兼顾了灯具安装的隐蔽性。
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
主楼：
1) 建筑东、南立面——采用色温4000K、功率1W*3 颗的LED 射灯6538套，打亮建筑主立面窗框，充分体现了建筑主立面不规则窗框的建筑特点，在照明设计时，每个窗框都好像一个水分子，营造更富层次动态的建筑肌理，重塑“山水流动”的主题。
2) 建筑东、南立面侧框照明——采用色温4000k、功率28W、18W 的T5洗墙灯324 套，勾勒建筑面轮廓。光线渐渐散开，如从上而下的水源，遇见崖石而错落出不同的机理。
3) 建筑面泛光照明——采用12 套1000w 投光灯和4 套400w 投光灯分别对建筑西、北立面进行泛光照明，由上之下、由亮至暗的打亮铝条，打造水面“波光粼粼”的照明效果。
4) 建筑东南立面小圆弧处——主楼及裙楼小圆弧(南、东立面的交界)处采用210套28W的 T5荧光灯，采用内光外透的手法突出建筑结构。小圆弧是连接东、南立面的桥梁。主楼总用电量为46.88千瓦时。
裙楼：
1) 裙楼小圆弧(南、东立面的交界)处——采用28W432 套、14W115 套的T5荧光灯，用内光外透的手法突出建筑结构。
4) 主楼与裙楼的交界处——采用4000K、功率13w/m 的LED 线条灯70m，打亮主楼与裙楼交界处的暗槽，
5) 裙楼竖向铝条处——采用RGB变色、功率为12w/m的LED线性泛光灯1298m，形成动态流水效果。
6) 裙楼立柱部分——采用4000K、70W 地埋灯打亮14 套，对来往行人起到指引的作用并突出楼体结构。
7) 入口处——采用4000K、35W下照筒灯6套为进出大楼人员起到功能性照明作用。
8) 裙楼入口小圆弧处——采用4000K、35W216套、28W38套、21W108套 T5荧光灯打亮大楼入口处。
9) 裙楼西、北立面形窗框——采用RGB 变色、功率为6W/m的LED柔性灯带1539m，勾勒出菱形窗框结构，与设计立意中的“水泡“感念呼应。
裙楼设计延续了主楼的设计特制，以主楼设计立意的延续为出发点，选用条形灯、柔性灯带、地埋灯等的照明元素，丰富都市的建筑风格。裙楼总用电量为77.52千瓦时。
本项目总用电量为124.4千瓦时。
2、照明设计理念、方法等的创新点：
我们采用的照明方式并不是均匀的照亮整个外立面，而是在外墙的不规则窗框部分重点打光。对于整个东立面和南立面照明效果较全面，而重要性较低的西、北立面我们使用泛光照明和柔性灯带的灯光效果以加强整个建筑的三维效果。
1)灯具选型及安装方式为本项目量身定制(3w 灯与铝管的结合)
选用小巧的LED灯具来体现建筑的每一处细节，此次灯具的配光、色温、灯具支架等均为本项目定制。建筑的主题部分照明均采用4000K色温灯具，充分展现建筑原本的材质色泽，同时，裙楼部分采用RGB变色模式，丰富了建筑的层次感，使得整栋建筑在夜晚更加优雅别致。我们在保证夜景照明效果的同时，尽量选用隐蔽小巧的线形LED灯具，线的连接均进行隐蔽处理，使灯具与建筑装饰线融为一体。
2)灯光控制系统的设计要完成目标的效果，动态的变化，考虑到动态特性，选用串行移位电子线路方式来构成灯具及控制系统，基于可维护性，灯具和分控系统，按载体楼层分层布置。
[NT:PAGE]
3)对灯具的分段控制达到流水般的动态效果的展现在灯光变换中有横向、纵向层次的动画变换，同时也有间隔窗框的变换。通过灯具控制单位以LED 颗粒为准达到了最终的设计效果。
4)总结
南京西路1788号地块景观灯光工程项目的LED 动态灯光控制系统，利用了照度、亮度、高低的对比，平缓过渡，点面结合，并创造出流水潺潺的效果。既美化环境，调节心理，又体现了低碳、节能、环保新理念。
3、照明设计中节能措施：

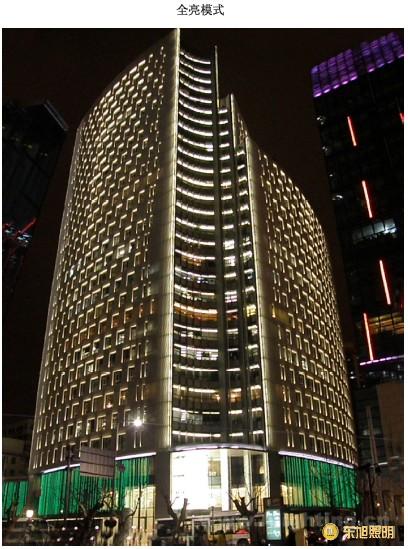

1)不同时段采用不同照明模式，降低能耗本案地处繁华的南京西路，设计时在兼顾整个静安区照明效果的同时考虑节能措施;分析假日和平日以及不同时段的不同照明效果要求， 采用智能灯光控制系统对整个照明系统精确到逐点控制，可设置成不同模式。平日17：30-21：30使用平日模式，开启主楼建筑面侧框照明灯具搭配裙楼灯具，总功率77.1KW/时;节假日17：30-22：00 采用节日模式，灯光及模式全部开启，提亮整个建筑亮度，并采用流水追逐模式，营造“山水流动”的节日效果，总功率116.03KW/时，使整个照明设计既满足了静安区照明效果不同时段的不同需求，又减少了电能的不必要消耗，达到节能的目的。
2)采用稳电压定电流技术对照明配电系统的设计，本项目采用稳压定电流技术，以提供较稳定的电压，减小电压偏移，既保证良好的视觉条件，延长光源寿命，又节约电能，提高照明线路的功率，降低电网照明线路的电能损耗。
3)采用节能性LED灯具取代大型泛光灯在灯具的选择上，尽量避免了传统大型泛光灯的使用，选用小巧的LED 灯具来体现建筑的每一处细节。主楼采用6538 套3wLED 射灯，总功率为19.61KW，若采用传统泛光灯需30套1000w投光灯，总功率30KW。
4)尽量减少光污染达到节能目的本设计采用的灯具均严格控制灯具功率，多选用小功率LED 灯具，在达到设计效果的同时，尽量避免造成光环境污染和能源浪费。
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
1)采用建筑的特殊结构增加灯具隐蔽性考虑到该建筑结构，尽量减少外墙建筑破坏。在设计中，充分考虑了灯具安装的隐蔽性，根据室外幕墙装饰铝管的结构，特制灯具尺寸，将灯具安装在室外幕墙装饰铝管结构中，体现见光不见灯的效果，使灯具更好的与楼体结合。
2)灯具管线在室内隐蔽安装为了避免常规室外敷管对建筑墙体造成破坏和影响白天的建筑效果，在设计中，采用室内隐蔽敷管，在灯具部位逐个穿墙出线，穿墙洞隐蔽在吊顶内。
3)在进行投光灯灯杆安装时采用化学螺栓取代膨胀螺栓，增强灯杆安全性考虑到立杆投光灯的安全性，灯具安装若采用传统膨胀螺栓固定，容易松动甚至脱落，既影响灯光效果又不安全。设计中，采用不锈钢化学螺栓对灯杆固定安装，防止灯具松动脱落，增强灯杆安全性。
4)控制系统采用开放式硬件与通讯模式考虑到以后实现不同FLASH动画变化效果的需求，设计控制系统时采用开放式硬件与通讯模式，界面软件安装在普通PC工作站，通过Ethernet(TCP/IP)网络接口，与工业机连接，通过工业交换机连接到分控制器(每一个分控制器分四路DMX512协议)。使整个控制系统实现对每个灯具的精确控制，既能完美的实现现有的动画效果，也方便以后根据需要增加新的动画效果。
5)无线遥控技术在照明系统中的运用由于该项目属于上海标志性建筑群之一，为了便于上海市静安区灯光办对灯光系统的开关时间进行统一管理，在照明控制系统的设计中，在传统钟控、手控的基础上，创新性在照明系统中引入无线遥控技术;在照明控制柜内安装无线遥控终端，方便快捷的实现对整个灯光系统的实时开关。
5、照明设计中使用了哪些环保安全措施：
1)整体亮度有效控制，减少光污染本项目为突出建筑特色，以高亮度LED白光洗亮建筑东、南主楼立面，RGB变色的LED线条灯打亮建筑裙楼铝条格栅，窗框部分采用3000KLED投光灯洗亮，整体亮度控制在环境亮度20 倍以内，避免使用空中大炮、激光灯等大功率灯具，减少光污染降低能耗。
2)TN-S供电，室外低压DC24V 供电采用TN-S 制接地保护系统，一切电气设备的金属外壳均于PE 线可靠连接。所有室外灯具的供电，在室内装设开关电源变压，转变成DC24V后对室外灯具供电，使室外灯具和线路处于24V低压状态，增强安全性。
3)采用LED 灯具取代传统光源，杜绝钨丝、玻壳等容易损坏的部件，不含汞、铅等有害物质本项目主要选用LED小体积投光灯具，防护等级IP65以上，采用稳压定电流技术，不因同一回路中某个或几个LED短路而使本回路中其它LED所载电流增大，保证电流恒定不动为其正常最佳工作电流，以保证LED寿命及高光输出并可减少LED光衰。因此在使用上更安全、更可靠。而且和传统光源相比较，具有结构坚固，没有钨丝、玻壳等容易损坏的部件，不含汞、铅等有害物质，没有污染，绿色环保。
4)避免高亮度白光或不同种类的光源混杂造成不安全因素由于本案处于繁华的南京西路上且属静安寺周边，东立面和南立面主要采用色温4000K 的LED 单色光源，而不使用高亮度白光或者大量、连续的采用色彩变化、多光源的装饰灯，避免高亮度白光或不同种类的光源混杂在一起造成行人或者驾驶员短暂性“视觉丧失”。
5)主楼窗框使用LED点光源，减少光污染主楼窗框照明主要使用LED 投光灯;避免使用探照灯、激光灯、空中玫瑰灯等光污染严重灯光。
6)主干线采用低烟无卤环保电缆配电控制箱至灯位主干线均采用WDZA-YJY环保电缆，避免过热或发生火灾时对环境造成废气污染。
