一、项目背景
2002年,天津市委、市政府做出了实施海河两岸综合开发建设的战略决策。计划用3~5年的时间,重点完成上游市区段的基础设施建设;用10~15年完成上游区两岸的整体开发建设。将海河建设成为独具特色、国际一流的服务型经济带、景观带和文化带。
天津利顺德大饭店位于天津市海河西岸,作为天津市海河灯光夜景提升工程的一部分,属于重点照明区段。饭店作为天津最久远的五星级酒店,距今已有一百三十余年,保留着英国古典建筑和欧洲中世纪田园建筑的特点,是天津市租界历史风貌独具特色的代表建筑,同时也是国家重点文物保护单位。本次夜景照明设计是在利顺德饭店整体修缮工程的基础上进行的,设计既要考虑满足海河照明区段的统一要求,同时彰显利顺德大饭店悠久历史文化底蕴,打造成为海河沿线的重要照明节点,在夜幕笼罩下熠熠生辉。
二、设计范围
主要包括了饭店沿解放北路、泰安道和台儿庄道的沿街立面,结合大饭店改造工程进行夜间沿街立面灯光照明设计。在满足地段照明要求的同时,充分提升饭店以及周围环境的夜间品味和氛围,使其符合利顺德大饭店的重要地位。
[NT:PAGE]
三、照明载体现状
利顺德大饭店分别在1886年、1924年、1984年进行了三次扩建,在2009年进行全面修缮改造,项目载体在不同的沿街立面上呈现出不同的特征。主要分为三个沿街立面:

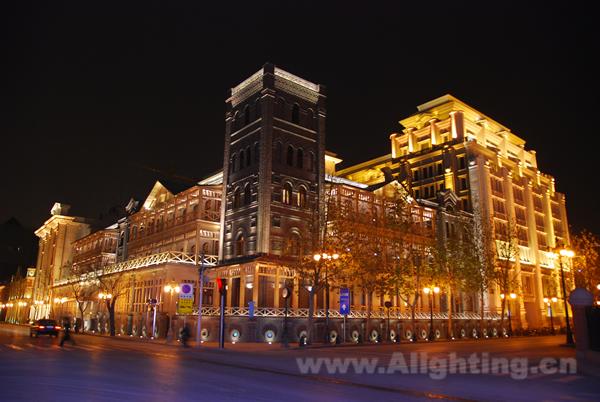

1、沿解放北路分为1942年楼和1886年楼立面两个部分。1886部分为1886年将最初的平房改建为三层楼房,转角塔楼5层,属英国古典风格建筑,造型轻快、活泼。该部分呈现古典建筑的三段式特征,立面形象特点突出、线条明显,位于东南角处的塔楼更是显示饭店地标地位的重要照明载体。1942年楼为后加建欧式风格建筑。

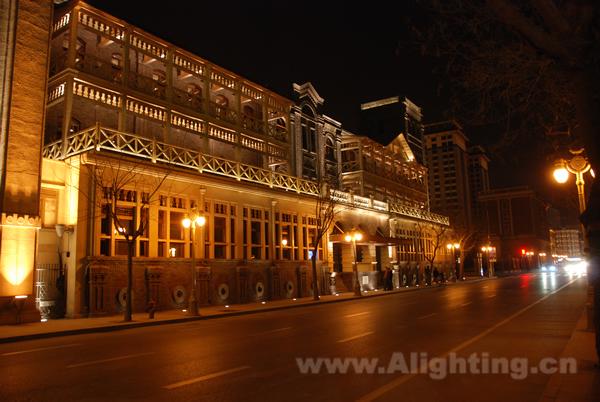

2、沿泰安道部分为1863年楼和1984年楼西立面。

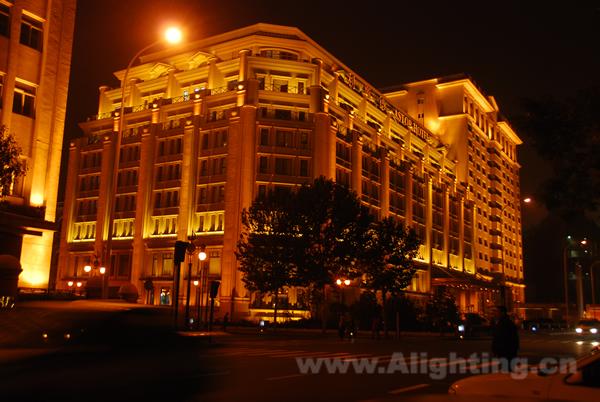

3、沿台儿庄道部分为1984年楼与大厦,朝向海河、建筑体量最大。南侧1984年楼顶部有退台层次,立面建筑形象延续了1886年楼特征。北侧为饭店大厦。

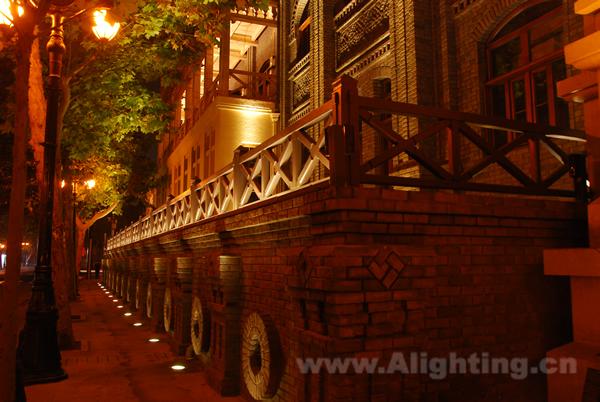

载体优势:立面层次及西部特征丰富,形象突出。1886年楼外廊和1984年楼顶退台部分的照明载体容易使灯光照明富有层次。
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果):
光源
[NT:PAGE]
(1)光源、灯具、功率、数量
1886年楼和1924楼部分
名称 |
光源 |
色温 |
功率 |
数量 |
照射位置 |
投光灯 |
SON-T |
2000K |
250W |
6套 |
1924楼沿解放北路立面柱子 |
CDM-T |
3000K |
35W |
14套 |
沿解放北路立面西侧高楼顶造型;沿解放北路、沿泰安道立面三层三角挑檐底部 |
|
CDM-T |
3000K |
150W |
4套 |
沿解放北路立面右侧高楼挑檐造型 |
|
CDM-T |
3000K |
150W |
6套 |
沿解放北路右侧方楼两侧立面,沿泰安道右侧立柱 |
|
CDM-T |
3000K |
35W |
42套 |
沿解放北路、泰安道立面西侧矮楼走廊顶 |
|
地埋灯 |
CDM-T |
3000K |
150W |
8套 |
1924楼沿解放北路立面柱子内侧 |
CDM-T |
3000K |
70W |
3套 |
1924楼沿解放北路立面墙面、顶部上沿 |
|
CDM-T |
3000K |
35W |
2套 |
沿解放北路立面正门一层两侧柱子 |
|
CDM-T |
3000K |
70W |
6套 |
沿泰安道立面,右侧立面、挑檐和造型 |
|
CDM-T |
3000K |
70W |
4套 |
沿解放北路立面中部二层柱子之间 |
|
CDM-T |
3000K |
70W |
6套 |
沿解放北路中部二层立柱 |
|
CDM-T |
3000K |
35W |
2套 |
沿解放北路立面正门二层柱子之间 |
|
CDM-T |
3000K |
20W |
31套 |
沿解放北路,沿泰安道立面护栏照明 |
|
CDM-T |
3000K |
70W |
4套 |
沿泰安道立面右侧立柱 |
|
壁灯 |
CDM-T |
3000K |
70W |
4套 |
沿解放北路与沿泰安道立面转角处高楼一层走廊 |
LED条形灯 |
LED(非对称L: |
2700K |
10W/m |
8套 |
沿解放北路立面,沿泰安道立面一层、三层挑檐,高楼顶部 |
LED(非对称L: |
2700K |
16W/m |
131套 |
沿解放北路立面,沿泰安道立面一层、三层挑檐,高楼顶部 |
1984年楼和大厦部分
[NT:PAGE]
名称 |
光源 |
色温 |
功率 |
套数 |
备注 |
投光灯 |
SON-T |
2000K |
400W |
22 |
大厦东立面 |
SON-T |
2000K |
400W |
7 |
大厦东立面入口顶 |
|
SON-T |
2000K |
250W |
4 |
大厦南立面 |
|
SON-T |
2000K |
150W |
34 |
大厦东立面挑檐10套,南立面挑檐12套 |
|
SON-T |
2000K |
250W |
27 |
酒店立面(退二、退三立柱) |
|
壁灯 |
SON-T |
2000K |
70W |
38 |
酒店立面(退二、退三立柱) |
PL-S/830 |
3000K |
11W |
34 |
酒店正立面(退三立面上檐补光) |
|
地埋灯 |
SON-T |
2000K |
70W |
18 |
酒店立面柱子 |
LED条形灯 |
LED |
琥珀色 |
18W |
20 |
大厦楼顶LOGO字 |
T5荧光灯 |
T5/830 |
3000K |
14W |
5 |
酒店立面(退二、退三窗套) |
T5/830 |
3000K |
21W |
16 |
酒店立面(退二、退三窗套) |
|
T5/830 |
3000K |
21W |
1 |
酒店立面(退三屋檐) |
|
T5/830 |
3000K |
28W |
3 |
酒店立面(退二、退三窗套) |
|
T5/830 |
3000K |
28W |
1 |
酒店立面(退三屋檐) |
|
T5/830 |
3000K |
35W |
98 |
酒店立面(退二、退三窗套) |
|
T5/830 |
3000K |
35W |
100 |
酒店东立面入口吊顶、(退三屋檐) |
|
T5高光效荧光灯 |
T5/830(进口) |
3000K |
24W |
1 |
酒店二层立面(退二窗套) |
T5/830(进口) |
3000K |
24W |
1 |
酒店三层立面窗造型挑檐 |
|
T5/830(进口) |
3000K |
39W |
22 |
酒店二层立面(退二窗套) |
|
T5/830(进口) |
3000K |
80W |
100 |
酒店二层立面(退二窗套) |
|
T5/830(进口) |
3000K |
80W |
42 |
酒店三层立面窗造型挑檐 |
[NT:PAGE]
(2)用电量:
1886年楼和1924年楼:平日模式下用电6.345kW;一般节日模式下用电9.705kW;重大节日模式下用电12.71kW。
1984年楼和大厦:平日模式下用电17.03kW;一般模式下用电23.53kW;重大节日模式下用电48kW。
(3)照明效果:
照明光色以暖白和暖黄为主。1886年楼照明色调为暖白使其与其他采用暖黄色调扩建部分区别开来,同时显现较深的建筑表皮颜色,突出其在这组建筑中的重要地位。
建筑除1924年楼与大厦部分外,都具有显著的三段式特征,照明手段主要在体现其三段式建筑形象上,再利用局部的投光灯强调入口部位,突出重要线脚、构件、装饰柱等部分。
1924年楼和大厦部分则主要突出立面底层照明、外墙立柱和檐口部分的照明。
2、照明设计理念、方法等的创新点:
利顺德大饭店具有丰富的立面形象,夜景灯光设计应充分体现出1886年楼英式古典风格建筑的立面造型,同时不同时期改建和扩建饭店部分的照明效果要互相区别又互相联系,在空间上产生延续感,使人在主观感受上产生时代延续感,以突出利顺德的文化内涵和历史背景。
从建筑所处区段和建筑的功能出发,进行立面的夜景照明设计。从区段上看,饭店所处区段照明亮度要求较高,需要使立面满足一定照明亮度水平来达到试看要求;从建筑使用功能上看,立面的夜景照明应避免影响室内酒店的运营以及客房夜晚的正常使用,设计中考虑采用局部投光的方法进行整体照明设计。
3、照明设计中节能措施:
(1)灯具节能
在底层和顶层的局部投光照明中采用胜亚高光效灯具,降低投光灯部分的电耗。使用高质量的灯具来减少维修和设备更换的费用。
立面主体部分使用线性LED投光灯具,照明建筑的屋面和檐口部分,在保证照明效果的前提下进行节能。
(2)管理中控
灯光控制系统的设计分三种照明模式来控制夜景照明(内设三组启停按钮)。分别为平日模式,一般节日模式和重大节日模式,使灯光使用控制灵活节约了照明耗电量。
4、设计中使用了哪些新技术、新材料、新设备、新工艺:
设计中主要考虑使用高光效节能灯具,满足绿色照明要求。
(1)胜亚投光灯具,采用高纯度阳极氧化铝制成,控光精确。除了满足普通的照明需求外,在形成窄长形光斑和远距离投光等方面优势明显。灯体安全玻璃面盖内配置的十字型配件,确保良好的防眩光效果。
(2)LED线形投光灯具,具有光效率高、能耗小、、体积小、寿命长、耐用的特点。本项目选用线性LED灯具着重刻画建筑立面细节,并通过建筑线脚、退台来隐藏灯具,满足照明需求的同时减小对日间建筑立面景观的损害。
5、照明设计中使用了哪些环保安全措施:
设计中选择防护等级IP65以上的灯具,同时考虑接地处理,保证安全性。
