杭州创新创业新天地夜景照明改造工程详解

《阿拉丁》杂志 2012-12-21 744

摘要:随着城市结构和布局的调整以及城市功能质量的提升,工业企业逐步往郊区转移,大量的城市旧区地段面临更新改造,工业产业用地往往是更新改造的主要对象。然而工业遗产建筑不仅见证了人类社会工业文明发展的历史进程,有其珍贵的历史价值需要挖掘研究,而且还具有显著的改造再利用的现实价值。因此如何保护与利用工业遗产建筑成为当今城市规划建设面临的重要科学问题。

  更多图片:http://www.alighting.cn/case/2012/12/21/15413_97.htm

项目信息

  业主单位:杭州新天地集团

  建筑设计:德国鲁格建筑事务所、英国格雷姆肖建筑事务所、英国思锐建筑事务所、中国联合工程设计研究院、浙江省建筑设计研究院、浙江大学建筑设计研究院

  景观设计:RTKL景观设计事务所、北京市市政专业设计院有限责任公司、中国美术学院风景建筑设计研究院、中国联合工程设计研究院

  照明设计:法国FOCAL照明设计公司、北京平年照明技术有限公司杭州办事处联合体

  项目顾问:PHILIPPE MARTINAUD

  照明设计项目总负责人:沈葳

  照明设计专业负责人:余小燕

  杭州新天地项目是在原杭州重型机械厂上开发出来的项目,那么对于工业废墟资源的再利用,以及围绕着这个工业区展开的展厅搭建、照明布置、商业区域的构建与布局等是否有新的思路?工业与商业、传统与现代的结合能否走出一条全新的道路?

  对话沈葳

  浙江城建园林设计院光环境所所长、浙江城建园林设计院有限公司副院长、中国照明学会高级会员、浙江省照明理事会理事

  代表作品

  宁夏回乡文化园照明设计、南京甘熙故里夜景照明设计、西施故里夜景照明设计、遂宁市城区景观照明专项规划、绍兴环城河灯光秀、杭州坤和中心照明设计、丽水文化中心照明设计、杭州西湖北山路照明设计

  《阿拉丁》:作为项目总负责人,能否请您简单介绍新天地改造的整体设计思路?

  沈葳:新天地整个项目原来是个杭州重机厂,经过一系列的改造,等于说进行了一种有机更新的过程,我们保留了部分老的厂房,当然也新建了不少新的建筑。在设计方面,新天地从建筑到景观全部都是由国外的设计师设计的,照明设计这一块的项目也是我们和法国的FOCAL公司一起做的。

  整个项目的照明设计,重视色彩,层次丰富,并借用了舞台灯光的部分表现形式。工厂的整体色调采用橙黄色,传达时间的沉淀,塑造历史的陈旧感,让人一眼看上去就能感觉出这原来是一个工厂。然后在光塔、广场还有部分单体建筑等许多节点上,我们除了采用一些基本照明之外,配合有光表演的手段,将这些因素串联起来就会产生很好的效果。此外,整个项目的照明是按多个体系来做的,有广场、桥梁、景观带、通行道等等,而在每个体系中又各自蕴含着不同的风格与内容,使得项目的整体层次丰富。

[NT:PAGE]

  《阿拉丁》:您对保护与利用工业遗产建筑问题是如何看待的?

  沈葳:主要还是灯具的安装和设备厂房的结合,我们并没有对原先的厂房进行翻新而是对厂房的景观和照明设施进行了改造,我们现在的设计理念比较超前,就是在没开始之前已经把灯安装好了,而不是等它改造好了我们再去装灯。

  《阿拉丁》:我们知道杭州新天地是在旧工厂的基础上做的,而我们的目标是把它改建成集文化娱乐、商业休闲、总部商务等多功能的商业中心,您觉得其中难点在哪?

  沈葳:难点在于灯光设施的改造,因为它原来房子都老化了,里面的灯光设施的翻新就很花时间和精力。我们就是根据设计的景观效果对灯的设施进行打造,但是预期的效果可能会因为环境所致有所偏差。因为好多建筑都是由老厂房改造的,原有的灯光设备主要是以为白天照明为主。而我们如今的灯光不仅需要考虑白天的效果、也需要考虑夜间的效果,处理起来要求灯的外形、外面的涂料要和原来建筑的厂房相呼应,所以这是比较难的一点。

《阿拉丁》:新天地将来靠什么来吸引游客?是历史文化、多功能设施还是独特的设计?

  沈葳:首先,新天地这些建筑拥有丰富的外形,包括丰富的景观处理,足以形成独特的建筑景观风格;其次,工厂遗址与现代商业结合的一种尝试在国内来说是较为新颖的;其三,新天地作为一个商业综合体,包含了很多像电影院、超市的基本设施,所以游客在这可以享受到多位一体的一种特殊而又丰富的服务;当然,还有就是各种独特的灯光设施,比如我们有一个一百米的光塔,光塔是一个多功能的信息柱,它起到的是新天地的地标作用。

  《阿拉丁》:您对整个项目有怎样的期望?

  沈葳:杭州现在已经有一个西湖新天地,我的期望是就是,希望这个新天地能够具备独特的夜间魅力,而且区别于杭州武林广场、西湖新天地的风格。然后就是希望充分利用工业文化的特色,挖掘出一条工商业结合、文化休闲一体的独特道路。最后期望我们精心打造的照明设施无论是灯光秀也好、灯塔也好,能够在夜晚中发挥它最佳的效用,能吸引我们杭州的市民来此驻足观赏。

  “工商”结合的照明思路

  在原杭州重型机械厂地块上开发的杭州创新创业新天地项目,规划用地面积56.7公顷,建筑面积115.65万平方米。是一个集文化娱乐、商业休闲、总部商务等多功能于一体的国际化城市次级商贸商业中心,是杭城首座真正的城市综合体。

杭州创新创业新天地的照明设计联合了国内国外的优秀设计团队,综合分析项目的各方面资料,最终通过工业和商业这两条主线来阐述整个项目的照明设计思路。

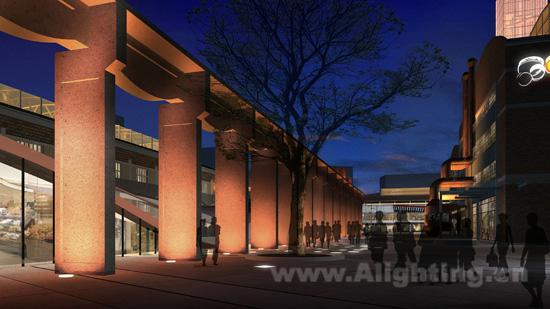

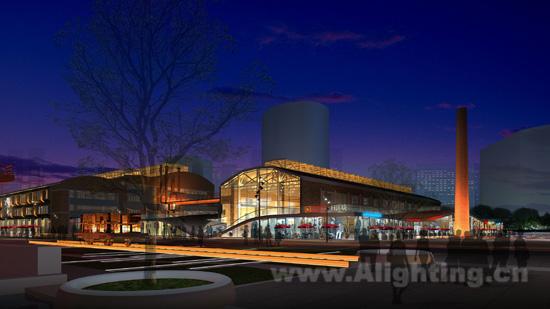

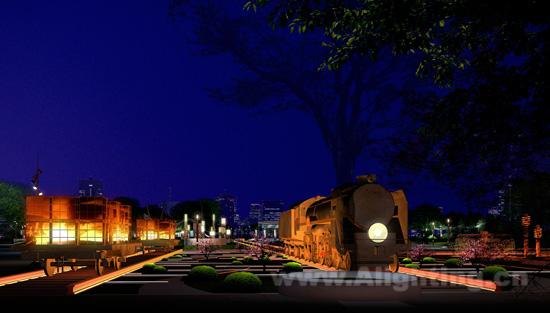

 工业主线:主要是对地块中一些工业遗存痕迹的重点刻画,体现在铁轨、火车头、龙门吊、烟囱、露天跨以及建筑上的工业元素等等,整体采用了琥珀色的光来表现,表现地块的历史文化底蕴。在今后的灯光秀表演中,琥珀色的光从铁轨开始往内流动,逐步点亮火车头、龙门吊、烟囱、露天跨,最后点亮建筑上的工业元素结构。而此时建筑上的这些光都可以通过控制形成具有韵律感的跳动变化,与顾客形成感应。

  商业主线:主要体现在入口广场、中央舞台以及商业建筑上。入口的LED信息柱灯播放着一些商业广告和区域内的信息,方便刚进来的顾客能快速地了解商业内部商业信息。在特殊的时段再播放一些具有工业历史文化的老照片,给游客展示历史记忆。

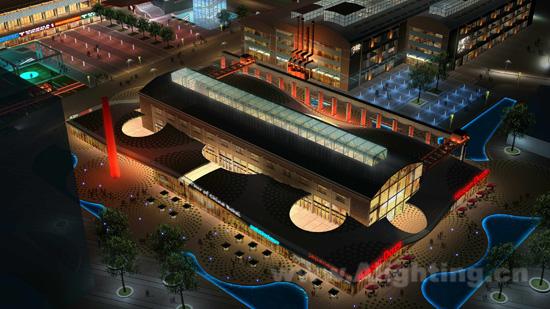

作为重点商业建筑的G、G2地块,它的灯光主题为梦幻制造厂。整体用流动、变幻、媒介、互动的方式来表现现代高科技灯光。

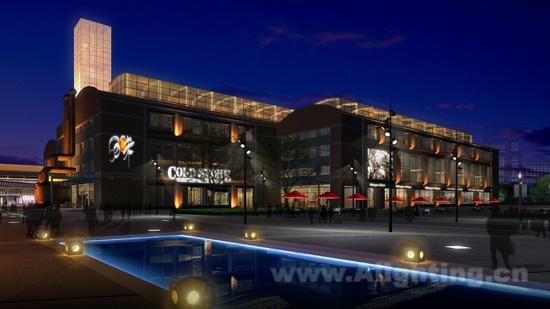

  这些商业灯光主要是在工业遗存基础上的叠加。所以在基本建筑轮廓持续点亮的基础上加上了一些表现商业的内容。如G2建筑的南立面设置了一块大型LED显示屏,为区域的商业信息展示提供一个给力的平台。檐口下部的陶幕墙内布置一些LED小灯,将每个方格内部空间照亮。幕墙灯光图案可以利用电脑控制,与周围的人和环境互动,形成有趣的抽象图案,激发游客的幻想。

广场上演高科技灯光秀

  景观照明以中央舞台的灯光秀为重点,当每一个整点到来的时候,游客可以来到中央广场,等待一场绚丽的灯光秀的到来。光塔顶部的一道光束激活了主舞台,同时也开启了整个灯光秀的序幕。以建筑、水幕、烟雾为载体,利用投影技术、LED技术、激光表演技术等高科技手段营造梦幻般的灯光场景。

  桥梁河道“灯”相呼应

  整体光的控制从内到外,亮度逐渐降低,色彩也逐渐变得淡雅。安桥港河和沈家河作为运河水系的支流,围合了整个地块。其灯光主要表现水上的桥梁以及沿河的河道景观,整体以淡雅、舒适为主。艺术视听广场是该区域的表演中心,在重大节假日将上演一场绚丽灯光秀。360度环形球幕的灯光动态变化,届时结合一些喷雾和喷火系统,场景十分壮观。

[NT:PAGE]

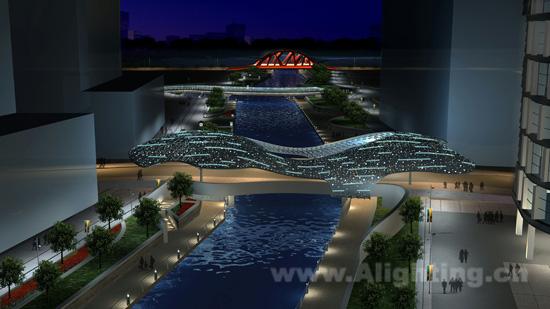

  永福桥表面光色为冷白光,内部为暖白光。通过辉度调节出现风帆影动、星光闪烁的效果,与极具张力的桥体结构形成形与意的融合。

  费家塘桥的桥体颜色为红色,白天十分显眼。夜晚,我们用剪影的手法来表现桥梁最有特色的镂空结构。整体光色为暖色调,表现工业元素,与现代感极强的永福桥形成鲜明对比。

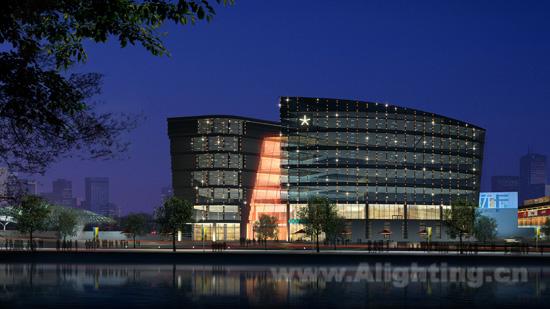

  作为沿河重要建筑之一的F地块,灯光主题为灯笼。通过暖色调的灯光表现中庭部分的柔和感。LED线形灯具安装在室内窗帘箱位置,通过与窗帘装置的配合,将光洗在窗帘上,形成很好的内透光效果。外立面上的装饰条通过控制系统的应用表现变色变化或流动的效果,为安桥港河区域增加一处景观亮点。

  目前该项目正处于建设初期,所以,以往项目中的管线预埋和灯具安装等问题均可提前考虑。但是可能在今后实施过程中会出现这样的难点,就是当很多商业进来了之后,如果没有良好、有效的管理措施,工业主题照明效果将会被削弱。所以应得到相关部门的有效控制,才能更好地表现出具有区域特色的夜景效果。
