水晶耀银河，“城市客厅”夜景更缤纷

——天津银河购物中心LED光艺术作品营造之路

　　项目名称：天津银河购物中心LED光艺术作品

　　业主：天津城投集团

　　LED光艺术作品设计：月霞极目LEDGOGH

　　LED光艺术作品首席价值架构师：辛英杰博士

　　产品、技术与施工：月霞极目LEDGOGH

　　天津市有史以来规模最大的公共文化设施——天津文化中心，自今年五月落成开放后，以丰富多彩的文化活动、优雅舒适的环境、磅礴大气的建筑迅速汇聚了各方人气，成为名副其实的“城市客厅”、市民乐园。9月22日，文化中心六大主体项目之一、全市最大单体商业项目——银河购物中心也正式开张，溢彩盛装的迎来双节黄金周和党的十八大，吸引着市民及各地游客。

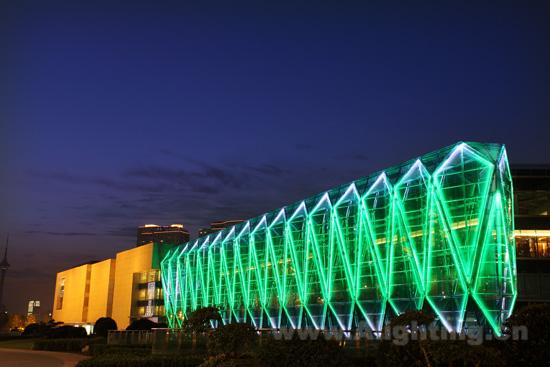

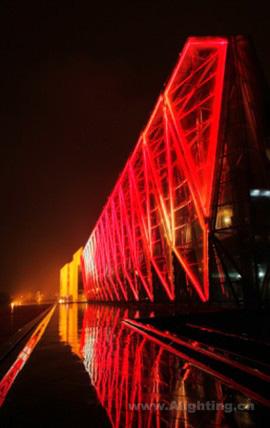

　　白日里，占地7.46万平方米的银河购物中心气势恢宏，几何造型大气简约，外观主色调呈淡雅米色。当夜幕降临时，在光影的描绘下，她化身为一座有着低调奢华气质的宫殿，北立面亮起一排大型水晶石，以玻璃发光的手法焕发出水晶的迷人光彩，成为万众瞩目的焦点。静谧的水晶体宛如月光下镶满钻石的皇冠，尽显晶莹、璀璨的魅力，展示高贵、典雅的风姿。更有趣的是，每到整点时刻，她还会给人意外惊喜——播放3分钟动态场景：一颗颗水晶变幻成国旗飘扬、或波光粼粼的梦幻宝石，演绎出了光艺术与科技的超现实之美;同时，在如镜的湖面上倒映出的水晶倒影与剔透的真实水晶光色交相辉映，美不胜收。

　　优秀的团队，周密的分析

　　水晶耀银河，华彩绽放。如此美轮美奂的作品是由曾创作过水立方、世博轴、大运中心等LED光艺术作品的月霞极目团队精心设计营造。这是一支具备深厚艺术功底和专业科技知识的著名团队，包括架构师、设计师、效果设计师、机械工程师、电子/控制/软件工程师、电气工程师、化学工程师、光学工程师、产品架构师、LED前沿应用研究员、项目管理专家、发明家专利与标准专家等39人。

　　为了确保设计师创作出来的光艺术效果不是图纸上的艺术，而是能够最终实现、具有价值的作品， 价值架构师们首先对银河购物中心的背景、环境、建筑、人文、功能、视角等诸方面进行了详尽周密的分析、实验、类比，确立效果设计的客观尺度、功率密度、预算、光效需求及方案等关键要素。

　　天津文化中心作为“城市客厅”，不仅仅是文化艺术的展示和普及中心、市民和游客文化休闲的乐园，更是体现天津城市文化特质和建设成就的窗口。而坐落于文化中心的银河购物中心，是天津目前规格最高、体量最大、业态最全的城市生活综合体，建筑面积36万平方米，分为地上五层、地下二层，云集了顶级国际奢侈名品、知名时尚潮牌、高端韩国百货、寰球风尚美食、主题休闲娱乐等众多业态。这样一个极具代表性的大型商业中心，其夜景营造一方面要响应市政府打造大气、高雅和科技、节能的“城市客厅”夜景照明的要求，另一方面也要充分体现整个文化中心“文化、人本、生态”的主题。

　　月霞极目团队在天津银河购物中心的夜景建设上，正是结合文化艺术与科技手段，用优美的夜间形象进一步提升建筑自身的形象价值，增强“城市客厅”乃至整座城市的竞争力和吸引力，塑造城市名片!建筑外立面水晶般的尊贵华美很好的传达了银河购物中心高端精致的品牌定位，从长期运营来讲，关注度、喜爱度的提升意味着持久的人气、更多的消费，自然也会给商家带来直接的效益增值。例如，刚刚过去的黄金周期间，水晶体曾播放了婚庆场景，以配合俏江南里举办的隆重婚宴，在用独特唯美的方式为新人送上光之祝福的同时，也为商家及商场提升了名气。

[NT:PAGE]

　　设计创意：水晶耀银河

　　建筑的精髓在于空间，空间的精髓在于光，可见，光之于建筑、空间的重要性。天津银河购物中心，是富有天津特设与文化内涵的“城市客厅”的一部分，是展示天津城市及文化形象的平台，设计师将对建筑的夜间形象进行再创作，塑造一流的LED光艺术作品，用光，提升建筑品位，赋予建筑灵魂。

　　针对银河购物中心独具特色的人性化设计理念和体验型高级购物中心的定位，外景灯光的设计除了要符合建筑低调奢华的高贵、优雅大方的气质外，还需要实现：自然的光，人们在光的空间里感觉舒适，觉察不到灯具的存在;有情感的光，用最先进的技术创造合适的氛围和情调;有意境的光，让人们能感受到生活中的美，触动人的内心。

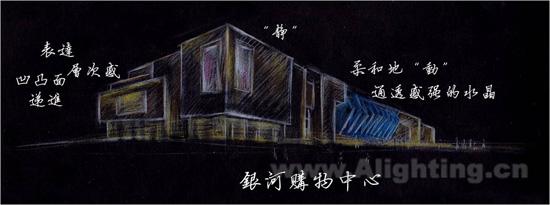

　　为达到以上需求，设计师们精心构思，决定采用“动静结合”的手法为银河购物中心披上最合身也最耀眼的晚礼服。“动”的是银河购物中心北立面的水晶体，让通透的水晶柔和闪耀，生动自然又富有魅力，远望如同镶满宝石的皇冠，展现“水晶耀银河”之美;“静”的是其余所有建筑立面、顶面均为静态灯光效果，用极简的光给建筑穿上迷人的暗金色礼服，表现建筑立面自身的凹凸感及层次感，既让建筑的自身形态特点在夜色中显露出来，又烘托出建筑夜景的更胜白日之美。

　　此外，在场景的设计构思上，设计师们也是匠心独具。与平日不同，节假日应该有特殊灯光效果的需求，尤其喜庆气氛是中国人节假日的传统，可用不同时段的不同光色来实现，但仍为静态灯光效果。而每到午夜，整座城市都在沉睡时，便运行极简的节能模式，节能环保。

　　巧妙动人的设计创意，体现了设计师们对LED光艺术作品创作的不懈追求——用光，界定建筑自由的空间;用光，表达建筑多重的情感;用光，延展建筑丰富的内涵。

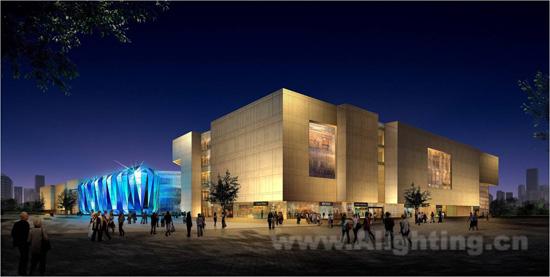

平日

平日

节日

午夜

　　光效实验成就璀璨水晶

　　天津银河购物中心LED光艺术作品的设计创意，最终能否成功实现，其关键在于光效实验。月霞极目的光效设计师们对楼体及水晶体用光的光色、亮度做了大量的分析和实验，以求达到对光色、亮度的精准控制。另外，还要做到建筑光艺术效果与周边环境的协调，水晶体与周边环境以及室内环境的协调，注意消除光污染，防止眩光，保证不产生过度的明暗对比，以免对周围环境、交通造成干扰，而且必须安全合理的隐蔽布灯布线，避免影响建筑的外部视觉效果。尤其是水晶体部分，玻璃幕墙结构需要充分考虑室内功能性照明和室外光艺术作品之间的相互影响，确保室内照明不影响室外光艺术作品的整体性和美观性，同时室外光艺术作品不对室内光环境造成干扰和破坏。在明确了具体的光效需求的基础上，通过设计计算及现场的多次光效试验，才确定灯具的光效参数(亮度、光色、均匀度、分辨率等)，制定出最合理的光效设计方案。

　　关于水晶体的璀璨之谜，月霞极目首席架构师辛英杰博士解释道：“银河购物中心水晶体的光艺术营造手法，又与去年大运中心LED光艺术作品的水晶石创作手法不同。大运中心是让光从玻璃幕墙里面透出，实现水晶的反射、折射、闪烁等光晕效果，而银河购物中心水晶体则实现了玻璃面的直接发光，让玻璃自身散发出水晶的璀璨光效，呈现水晶的质感。这是业内在玻璃上直接创作光艺术的一个里程碑，将成为水晶光艺术的标志性作品。”

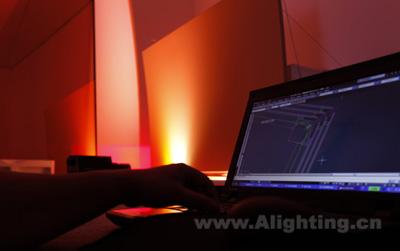

光效实验

[NT:PAGE]

　　智能控制系统，个性又节能

　　天津银河购物中心的夜景照明，不仅成功创作出水晶的璀璨之美，还通过使用LED新型光源和智能控制技术实现丰富个性化的场景效果以及高效节能环保。

　　一方面，利用LED景观灯具和智能控制系统的数字化可控性，可以根据空间、时序需求调控光艺术作品的颜色、亮度等节奏变化，表达具有城市文化特色的丰富艺术场景，可实现一年365天全自动运行与监控。另一方面，通过利用智能控制技术可使LED的节能效率从50%提升到70%，实现了LED的二次节能，开创了天津应用LED及智能控制系统实现LED二次节能的典范。具体的说，银河购物中心LED光艺术作品每晚亮灯4小时，总耗电量约为300度，按每度电费1元计算，一晚的电费约300元，这就比使用传统灯具和传统控制系统节约了700度电，减少了672kg碳排放量。

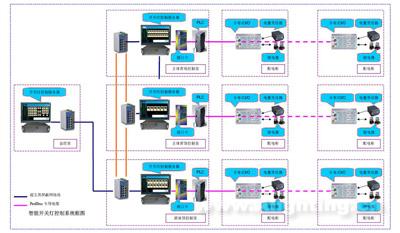

LED智能开关灯控制系统示意图

LED智能场景编辑软件界面

　　生产安装调试

　　天津银河购物中心LED光艺术作品共使用了1353套LED景观灯具，42228颗LED。所有定制灯具，都是由专业的技术工人在工厂按照严格的质量标准生产。而且，所有灯具出厂前都必须经过三天72小时的老化测试，也就是模拟真实的接线与控制方式将所有灯具点亮72小时，以保障灯具的质量和寿命。现场，安装工人使用攀岩技术安装水晶体的灯具，通过系统培训、有着丰富经验的技术人员指导和把控整个安装过程，确保步步准确、严格。

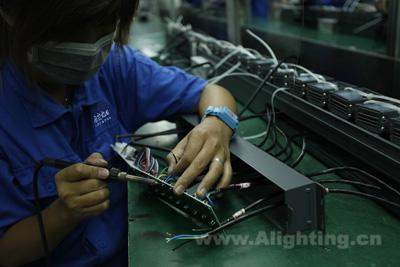

灯具生产

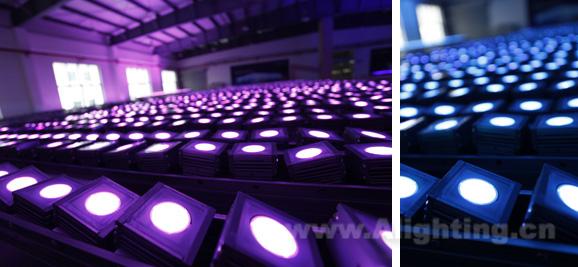

灯具老化测试

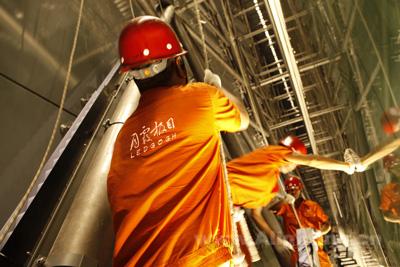

现场安装(攀岩)

现场安装

调试光效

　　经过6个月的建设，全球顶尖的LED科技和艺术完美结合，将夜晚的银河购物中心打扮得美轮美奂，水晶体光彩熠熠，晶莹剔透，倒映在中心湖面上如梦如幻，人们或驻足欣赏，或拍照留念，既陶醉在“城市客厅”缤纷的夜景里，又融入其中，人景和谐，构成这座城市的一道别样风景。
