本案例为第六届中照照明奖优秀提名奖作品
一、项目基本情况
工程项目名称:南浦大桥景观照明改造工程设计
申报单位:上海同音照明设计工程有限公司
设计单位:上海同音照明设计工程有限公司
主设计人:汪幼江
业主单位:上海久事公司
二、项目简介
南浦大桥夜景照明设计：
2010年世博会的开幕式演出灯光，放在南浦大桥与卢浦大桥之间的黄浦江两岸 范围。因此，南浦大桥夜景灯光，无论是其体量还是观景位置，都是该区域重要地标建筑。夜景设计要求既要满足世博会演出灯光需要，还要考虑世博结束之后景观灯光的要求。
一、南浦大桥概述
南浦大桥总长8346米，其中主桥全长846米，以一跨423米过江，引桥全长7500米。浦西引桥长3754米，以复曲线呈螺旋形、上下二环分岔衔接中山南路和陆家浜路;浦东引桥长3746米，采用复曲线呈长圆形，与浦东南路相连并直通杨高路。两岸各设一座150米高的“H”型钢筋混凝土主塔，桥塔两侧各以 22对钢索连接主梁索面，呈扇形分布。
主桥总宽度为30.35米，设置机动车道7条，两侧各设2米宽的观光人行道。
要点：
1. 对于大跨度的桥梁来说，如何保证超远视角观察到的视觉效果，需要绝对准确的计量以及先进技术的支持。
2. 确保设计的可实施性，安全、方便、高效的实施。
3. 倡导绿色节能，经济实用美观的实施原则。
[NT:PAGE]
二、设计理念及原则
1、主次分明，突出重点。大桥作为该地区夜景的主体，是重要的精神地标，方案着重强调大桥主桥桥塔的力量感和桥体、拉索的轻盈美;两侧引桥与主桥风格进行适当延续，使整个照明主次分明。
2、统一协调，以人为本。景观照明不要影响大桥白天的视觉效果，设备、材料选择要与桥体协调一致，光源的光色与大桥周边空间相协调;同时避免眩光对行车司机的影响。将照明的艺术、桥梁美学与自然环境有机的融合，使之成为旅游的新资源。
3、倡导绿色节能，经济实用美观的实施原则。景观照明不仅要考虑效果，对于环境及耗电情况也应做充分的考虑。
三、项目详细路线
1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
(1) 对于长达几公里的南浦大桥而言，要满足演出灯光的要求 ，就必须采用动态构图。LED的即开即亮、色彩多变的特性，是非常好地选择;要满足世博后景观灯光，在2-3公里范围观察桥梁灯光的效果，大功率的LED投光灯的照度、亮度值必须达到一定的数值。
(2)2-3米的投光距离，5-6米的光斑面宽，可视距离为2-3公里。对LED投光灯而言，以往没有这样的使用案例。与亚明灯具厂合作，在实验室里，从灯具功率的选择、光学透镜分析，反反复复历时一个月，做出了样灯。拿到现场试验达到预期效果。
(3)采用控制系统，与世博演出灯光协调联动。
2、照明设计理念、方法等的创新点：
南浦大桥是黄浦江的第一座大桥，宛如一条巨龙横卧浦江之上，使上海人圆了“一桥飞架浦江”的梦想。因此我们在设计中以“盘龙昂首”展开联想来表现桥梁的结构艺术美。

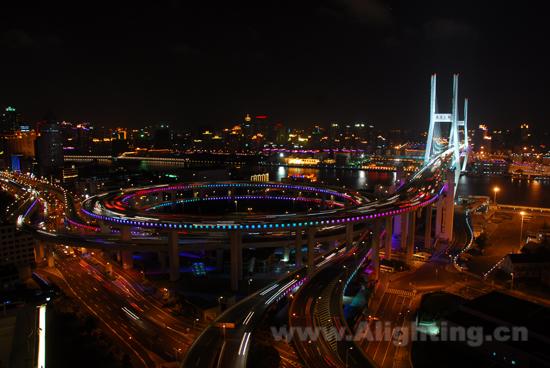

1引桥是盘龙的身体，桥塔是盘龙的头和劲，用白色LED点光斑模拟龙麟，从盘旋的引桥开始，点光斑逐渐滚动直到塔柱顶部，展现龙的雄姿，宛如一条昂首盘龙的巨龙横卧在黄浦江上，以形象表征了盘龙的特征。

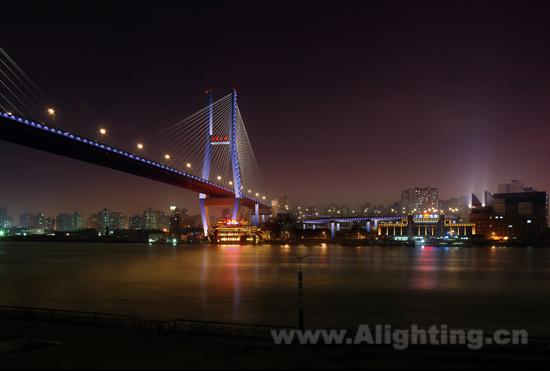

2与世博演绎灯光相协调：蓝、绿光是世博色，为使特定色彩状态下，桥依然美丽，此时拉索灯光用白光。世博演绎灯光要求两桥出现兰、绿灯光时，立即响应。
3做到整体协调统一，与世博演绎灯光相融合。
[NT:PAGE]
3、照明设计中节能措施：
根据被照对象的功能、性质、环境区域亮度选择合理的夜景照明方式，采用泛光照明、内透光照明及其组合的照明方式。
根据被照场所的功能、性质、环境区域亮度、表面装饰材料等，确定所需要照度或亮度的标准值。避免照度或亮度过高，浪费能源。
采用高光效光源、高效灯具和节能镇流器。
选用先进的控制技术，方便关闭部分照明，有利于节点。根据节日、假日、平时，选用不同的亮灯场景，达到节能效果。
建立切实有效的节能管理机制，有利于维护和管理，有利于节能。
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
本次设计采用了LED新型光源，既节能、且环保，对于大型的景观灯光项目来说在能耗上起到了很好的控制。同时LED光源色彩的多变性、以及自由的控制系统，很好的配合了整个世博的演绎灯光，为上海节日的氛围增添了几分时尚靓丽的外衣，烘托出南浦大桥“盘龙高昂”的姿态，最大化发挥了LED的优势。
5、照明设计中使用了哪些环保安全措施：
1整个景观灯光设计在前期进行了大量的实地调查和参数的分析，确保了方案安全方便高效的实施。
2恰当的灯具安装方式，既很好的表现了大桥的艺术特色，同时避免了光的污染的问题。
3采用了新型的LED光源，节能且环保。
4平时和节日的灯光控制系统，组合出多样的视觉变化效果，满足了不同人的审美需求。同时节约了能源的消耗。
