本案例为第六届中照照明奖优秀提名奖作品

　　一、项目基本情况

　　工程项目名称：光明桥景观照明项目

　　申报单位：深圳市高力特实业有限公司

　　设计单位：深圳市高力特实业有限公司

　　主设计：刘卫中

　　施工单位：深圳市高力特实业有限公司

　　业主单位：北京市市政市容管理委员会

　　二、项目简介

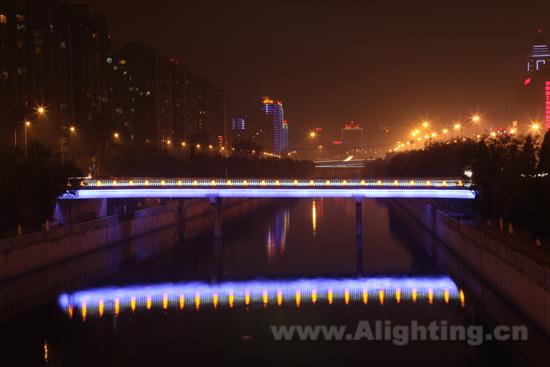

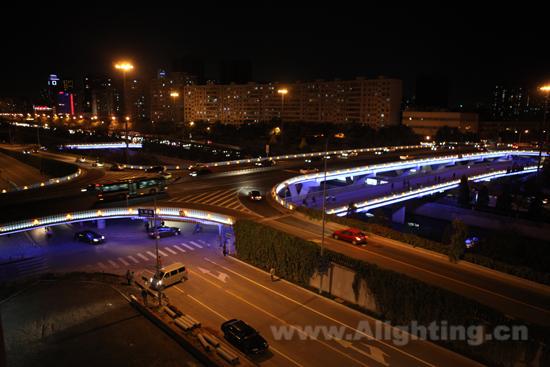

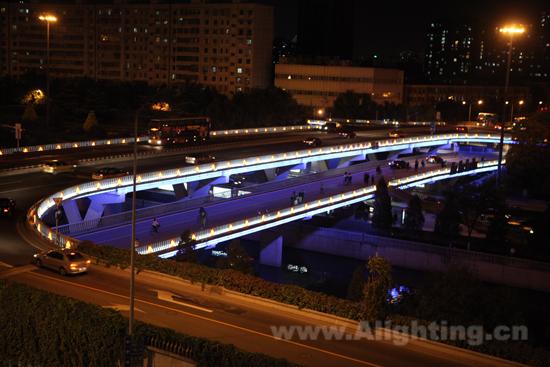

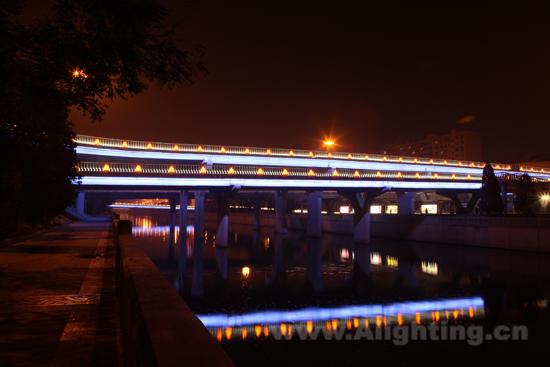

　　光明桥是位于北京市崇文区东二环的重要节点，是东二环南部的起点，桥体为苜蓿叶型，体量大，层次丰富。主桥横跨东二环主路，为双层造型，该桥还同时跨绕东护城河水系，设计题材较为丰富。该桥交通流量大，周围居民众多，其地理位置非常重要。因此，做好本次夜景照明的设计与施工，对提升北京市的整体夜景环境，有着重要的意义。

　　三、项目详细内容

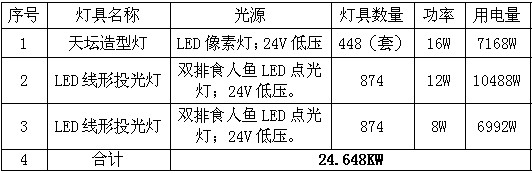

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

　　具体照明方式

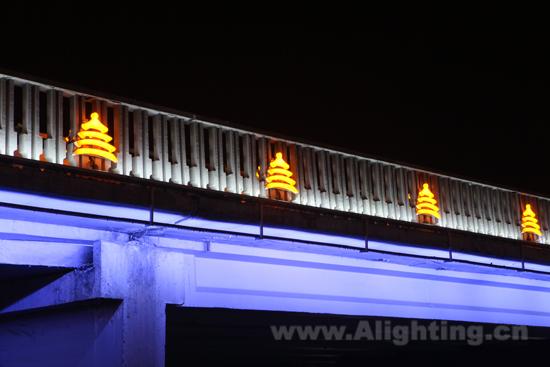

　　1、天坛造型灯——设计灯具共448套。

　　1)灯具说明：

　　1》开模定制的特型LED天坛造型灯，制定规格为直径800MMX600MM，单灯16W，24V低压，灯具间距1800MM，主桥将灯具安装于桥体护栏的里外两侧，附桥将灯具安装于桥体护栏的外侧，以保证行人和司机的观赏视角。

　　2》灯内安装LED光源，色温2700K，均匀布设，整灯双重密封，以保证密封性，保证IP66。

　　3》灯具为四种造型拼接而成的灯具，发光表面材质为亚克力，保证不老化、不退色、双面透光。

[NT:PAGE]

　　2)安装说明：

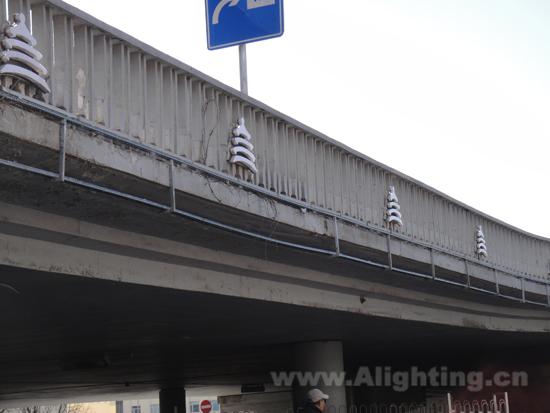

　　安装方式采用抱箍的形式，利用800MMX800MM钢网将灯具组装，钢网与护栏结构

　　以抱箍连接，做到不打钉，不破坏桥体，安装稳定。

　　安装方式见施工图纸中安装示意图。

　　3)灯具特点说明：

　　1》灯具选择800MM，间距1800MM，以保持良好舒适的观赏比例。

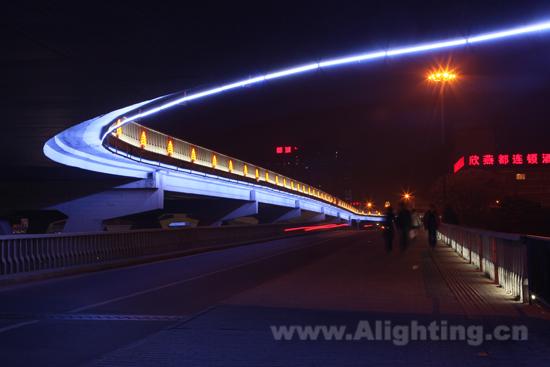

　　2》全部灯具开启后，在连续的白色光的串接下，形成连续的灯光带，具有良好的立体感和良好的诱导性，观赏性强。

　　3》表面材质为亚克力，保证了灯具具有良好的照度、亮度和均匀度，混光效果好，没有眩光。

　　4》天坛造型，白天效果好。

　　2、LED线形投光灯

　　设计灯具2组，为上照投光灯和下照投光灯，灯具共计1648套。

　　1)灯具说明：

　　下照LED线形投光灯，安装于沿板外内侧。灯具为标准灯具，12W/米，144粒/米，双排食人鱼的超高亮光源，宽光束。低压24V供电，蓝、白光源，蓝、白比例为1:1，形成淡蓝色，IP66。灯体采用铝合金材质，重量轻并防锈。

　　上照LED线形投光灯，安装于护栏外侧，照射高度为护栏的1/3高度，利用护栏内的隔离墩遮挡眩光。灯具为标准灯具，8W/米，96粒/米，双排食人鱼的超高亮光源，宽光束。低压24V供电，色温4200K，IP66。灯体采用铝合金材质，重量轻并防锈。

　　2)安装说明：

　　在安装上，下照灯具安装于沿板外内侧，向内打光，在保证照明效果的同时，有

　　效控制眩光;上照LED线形投光灯，安装于护栏外侧，照射高度为护栏的1/3高度，利用护栏内的隔离墩遮挡眩光。

　　安装方式采用卡箍的形式安装，不打钉，不破坏桥体。卡箍与桥体颜色一致，保证美观。

[NT:PAGE]

　　2、照明设计理念、方法等的创新点：

　　(一)设计理念：

　　1)、主题创意：

　　--清新明快光明桥

　　2)、构思：

　　--从大力挖掘北京市的旅游资源入手，围绕天坛之一古老建筑作为中国旅游文化的标识这一题材，设计定制了“天坛”造型灯安装于桥上，为京城打造一个“清新明快光明桥”旅游城市景观。

　　3)说明：

　　以天坛造型为依据，运用抽象的思维，取天坛轮廓，运用分层组拼的制作灯光表现手法，创意制作“天坛造型灯”，层次分明，立体感强烈。

　　3、照明设计中节能措施：

　　节能措施是指加强用能管理，采取技术上可行、经济上合理以及环境和社会可以承受的措施，减少从能源生产到消费各个环节中的损失和浪费，更加有效、合理地利用能源。在能源日益紧缺的今天，绿色环保的节能产品正逐渐被人们所推崇，而照明行业显得犹为突出，通过使用高效节能电光源、高效照明灯具和照明控制设备等照明节能新技术产品，达到降低照明负荷安装功率，节约照明用电，从而减少对环境的污染，保护生态平衡的一项复杂的系统工程。

　　节能措施如下：

　　1).在确保功能和效果的前提下，采用平日、一般节日、重大节日三级控制合理调整亮灯数量和时间。

　　2).全部光源均选择节能高效的LED光源。根据其性能如显色指数、使用寿命、启动特性等综合考虑，合理运用。

　　3).配电位置、回路分配等电气的合理设计，减少供电线路上的损耗。

　　4).以低能耗的光源替换高能耗的光源。

　　在我们推荐的方案中，大力推行“绿色照明工程”，充分运用新技术及最新科研成果，提高能源利用率，建立优质、高效、经济、舒适的灯光环境

[NT:PAGE]

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　1)、采用灯内表面进行喷灌冰晶材料处理技术，在灯具内表面，形成一层不规则的透光面，使灯具看上去晶莹剔透，亮灯后，则冰力十足。

　　2)、灯具光源选用压双排食人鱼LED点光灯和LED像素灯，24V低压产品，材料新颖，光源稳定;

　　3)、灯具表面首次选用高密度亚克力材质，透光混光性好，材质密实耐用。

　　5、照明设计中使用了那些环保安全措施：

　　1)、采用平日、一般节日、重大节日三级控制，合理调整亮灯数量和时间。 2)、选用高科技节能灯具，与以往普通灯具相比较，具有较好的安全性。

　　3)、灯具采用轻质的铝合金材料和亚克力材料，确保安全。

　　4)、灯具表面采用高密度亚克力材质，混光均匀，避免了眩光。 5)、全部灯具的光源，均选用低压24V，保证人手触摸后部会触电。

　　6)、全部电缆、电线，均采用热浸镀锌钢管保护，接线采用普利卡钢管保护，保证安全。

　　7)、桥上灯具安装，均采用卡箍方式安装，桥上不打钉，不破坏桥体，保证安全。
